G2RL-24 DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm*12.7mm*15.7mm
供应商型号: G2RL-24 DC5
供应商: 国内现货
标准整包数: 100

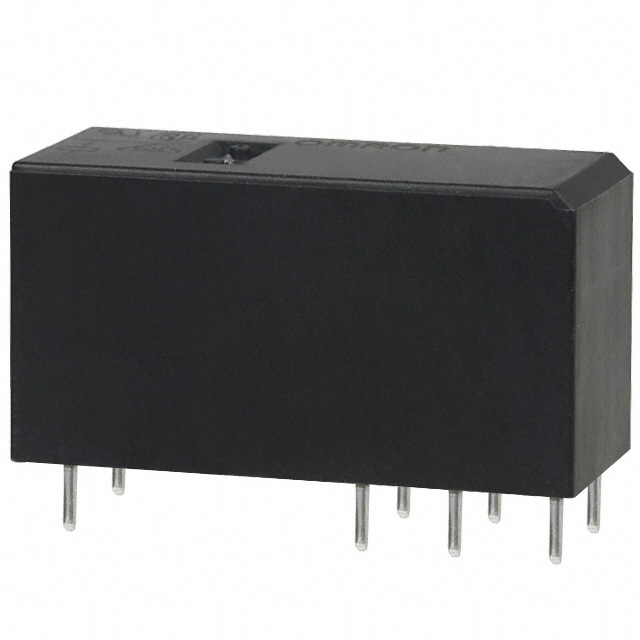

OMRON/欧姆龙 其他继电器 G2RL-24 DC5

G2RL-24 DC5概述

    G2RL PCB Power Relay 技术手册

    产品简介


    G2RL PCB Power Relay 是一款专为现代化小型化设备设计的低高度功率继电器,最大高度仅为15.7毫米。它提供了多种单极、双极、高容量(16A)型和高灵敏度型(250mW)继电器型号。G2RL 系列产品适用于各种家用电器、办公自动化设备和工业机械领域。

    技术参数


    - 电气特性:G2RL系列继电器的工作电压范围从5VDC到48VDC。最高接触电流可达16A,额定切换电流为12A(电阻负载)。

    - 机械特性:工作温度范围为-40°C至85°C(非密封型),-40°C至105°C(密封型)。机械寿命高达20,000,000次操作,电气寿命在特定条件下可达到50,000次。
    - 绝缘特性:接触间绝缘电阻最小值为1,000MΩ。耐压测试显示各连接之间具有良好的绝缘能力。

    产品特点和优势


    1. 紧凑设计:超低高度设计使其非常适合应用于空间受限的场合。
    2. 多功能选择:提供不同规格的单极和双极选项,满足不同的应用需求。
    3. 高性能:能够处理大电流,高敏感度设计确保可靠的操作。
    4. 安全认证:符合多项国际标准,如VDE、UL、CSA和CQC。

    应用案例和使用建议


    应用案例:G2RL系列继电器广泛应用于家庭电器(如空调、洗衣机)、办公自动化设备(如打印机、扫描仪)和工业机械(如自动生产线)。
    使用建议:
    - 在选择继电器时,确保所选型号的额定电流和电压与应用匹配。
    - 注意继电器的清洁方式,避免使用水清洗,可联系销售代表获取专业的密封型继电器。
    - 避免在腐蚀性气体环境中使用,以防止接触面腐蚀导致故障。

    兼容性和支持


    G2RL系列继电器与标准的印刷电路板(PCB)兼容,方便安装和维护。Omron提供详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:如何确保继电器正常释放?
    解答:在操作后,确保将线圈电压降低至保持电压,并至少持续100毫秒,以避免电压波动影响继电器的正常释放。

    - 问题:继电器适用的最大电压是多少?
    解答:具体型号的最大电压需参考相应型号的规格表,通常在440VAC至5358mW之间。

    总结和推荐


    G2RL系列继电器凭借其紧凑的设计、多样的规格和出色的性能,成为现代小型化设备的理想选择。特别是对于需要在狭小空间内进行复杂控制的应用,G2RL系列的多样化选择能够很好地满足用户的需求。总体而言,强烈推荐使用G2RL系列继电器,特别是在需要高性能和高可靠性的应用中。
    希望上述内容能为您提供有关G2RL PCB Power Relay的全面了解。如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

G2RL-24 DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

G2RL-24 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-24 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-24 DC5 G2RL-24 DC5数据手册

G2RL-24 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 7.62
1000+ ¥ 7.137
3000+ ¥ 6.667
库存: 1000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 762
直接购买
