首页  >  产品百科  >  G7L-2A-P 24DC

G7L-2A-P 24DC

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7L系列, 24V 直流线圈电压, 切换电流20A, DPNO
供应商型号: 6840201P
供应商: 海外现货
标准整包数: 1

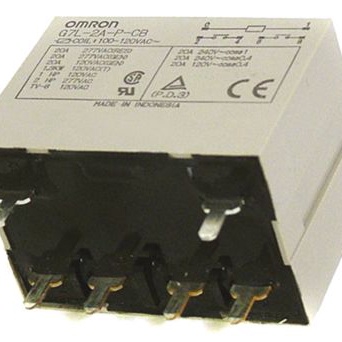

OMRON/欧姆龙 其他继电器 G7L-2A-P 24DC

G7L-2A-P 24DC概述

    G7L Power Relay

    1. 产品简介


    G7L系列是高容量、高介电强度继电器,专为承受瞬间电压下降而设计。这种继电器适用于多种应用场合,包括空调压缩机控制、电源工具和电机开关控制器、热水器和烘干机的电源控制器、复印机和传真机中的灯具控制、动力供应切换、包装设备和食品加工设备的电源控制、微波炉磁控管控制、不间断电源(UPS)的电源控制等。

    2. 技术参数


    G7L系列继电器的技术参数如下:
    - 额定电流:电阻负载时为30A,感性负载时为25A(cosφ = 0.4)
    - 最大切换电压:250VAC
    - 最大切换电流:电阻负载时为30A,感性负载时为25A(cosφ = 0.4)
    - 操作时间:最大30毫秒
    - 释放时间:最大30毫秒
    - 机械寿命:100万次(1800次/小时)
    - 电气寿命:10万次(1800次/小时)
    - 绝缘电阻:最小1000兆欧
    - 耐压等级:线圈与触点之间最小4000VAC(50/60Hz),1分钟;触点间相同极性最小2000VAC,1分钟;不同极性的触点间最小10000V
    - 抗振能力:振动测试下不破坏,10到55到10Hz,单振幅0.75mm(双振幅1.5mm)
    - 冲击能力:冲击测试下不破坏,1000m/s²,不误动作,100m/s²
    - 环境温度范围:-25°C至60°C(无结冰或冷凝)
    - 环境湿度范围:5%至85%

    3. 产品特点和优势


    G7L系列继电器具有以下独特功能和优势:
    - 高可靠性:即使在瞬间电压下降高达50%的情况下也能确保没有触点颤动。
    - 广泛的工作电压范围:AC-激活线圈可处理100至120或200至240VAC,频率为50或60Hz。
    - 紧凑尺寸:特别适合处理感应负载。
    - 阻燃材料:所有绝缘材料均为阻燃材料(符合UL94V-0标准)。
    - 安装灵活性:提供快速连接端子、螺钉端子和PCB端子,以及DIN轨道安装方式。
    - 合规性:通过UL、CSA、TUV认证,并符合IEC950标准。
    - 安全设计:触点间隙为3毫米,保证高安全性。

    4. 应用案例和使用建议


    根据技术手册,G7L系列继电器已在多种场景中得到广泛应用:
    - 空调和加热控制器:G7L继电器可以用于控制空调压缩机的开启和关闭。
    - 电机和电源工具:适用于各种电动工具和电机的开关控制。
    - 家用电器:如热水器、干衣机等家用电器中的电源控制器。
    - 办公设备:复印机和传真机中的灯控系统。
    - 工业设备:如包装和食品加工设备中的电源控制器。
    - 家电控制:如微波炉中的磁控管控制和不间断电源(UPS)的电源控制。
    使用建议:
    1. 注意环境条件:确保继电器在规定的工作环境温度和湿度范围内运行。
    2. 正确接线:根据所需的接线方式(快速连接端子、螺钉端子或PCB端子)进行正确连接。
    3. 安装位置:避免将继电器安装在高振动区域,以减少故障风险。

    5. 兼容性和支持


    G7L系列继电器提供了多种安装方式,包括E型夹具、DIN轨道安装适配器、前连接插座和保护盖。此外,该系列产品可通过各种不同的安装结构(如E型夹具安装、上型夹具安装和PCB安装)满足多样化的安装需求。厂商还提供了一系列的辅助配件,如E型夹具、适配器、前连接插座和保护盖。

    6. 常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,以下是可能遇到的一些问题及解决方法:
    - 问题1:触点接触不良
    - 解决方法:检查触点表面是否有污垢或氧化物,清洁触点表面并重新安装。

    - 问题2:继电器不工作
    - 解决方法:确认供电电压是否正常,检查接线是否正确,必要时更换继电器。

    - 问题3:过热现象
    - 解决方法:确保继电器安装在适当的环境中,远离发热源,并确保通风良好。

    7. 总结和推荐


    综上所述,G7L系列继电器是一款高性能、高可靠性的继电器产品,特别适用于各种电力控制和自动化控制系统。它的高介电强度、抗瞬时电压下降的能力、小巧尺寸和广泛的适用范围使其在市场上具有显著的竞争优势。我们强烈推荐G7L系列继电器作为电力控制系统的首选产品。

G7L-2A-P 24DC参数

参数
继电器类型 -
开关功能 -
长*宽*高 52.5mm*33.5mm*47mm
安装方式 通孔安装

G7L-2A-P 24DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-P 24DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-P 24DC G7L-2A-P 24DC数据手册

G7L-2A-P 24DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
