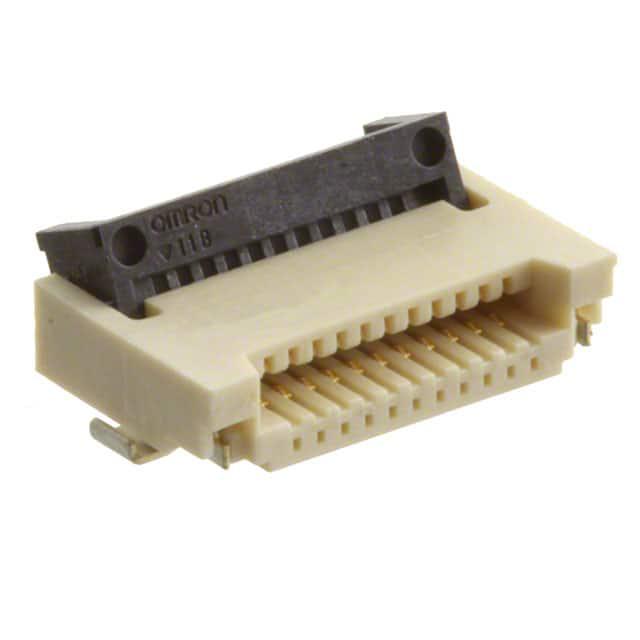

XF3M-1115-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距11p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: J-OMRO-0129304
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M-1115-1B-R100

XF3M-1115-1B-R100概述


    产品简介


    XF3M系列旋转背锁连接器是一款专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的高可靠性连接解决方案。这些连接器通过旋转背锁机制显著提高了FPC/FFC电缆的插入便利性,并确保了可靠的连接状态。XF3M系列提供多种规格,包括0.5毫米和1.0毫米的接触间距,单侧或双侧接触设计,以及镀金或镀锡处理的选项,以满足不同应用场景的需求。

    技术参数


    - 额定电流: 0.5安培 (AC/DC)
    - 额定电压: 50伏特 (AC/DC)
    - 接触电阻: 最大50毫欧姆 (在最大20毫伏直流,最大100毫安条件下)
    - 绝缘电阻: 最小100兆欧姆 (在250伏直流条件下)
    - 耐压强度: 250伏交流,持续1分钟 (漏电流最大1毫安)
    - 插入耐久性: 镀金20次,镀锡10次
    - 操作温度范围: -30°C至85°C (无结冰或凝露)
    - 材料和表面处理:
    - 外壳: LCP树脂(UL94 V-0),自然色或灰色
    - 滑块: LCP树脂(UL94 V-0),黑色
    - 接触弹簧: 铜合金/镍基底(1.5微米)
    - 接触镀层: 镀金或镀锡
    - 锁紧装置: 铜合金/镀锡(1微米)

    产品特点和优势


    1. 改善的插入便利性: 通过旋转背锁机制,XF3M系列提供了更加顺畅的FPC/FFC电缆插入体验。
    2. 可靠的连接确认: 确保每一次连接都是稳固的,并且可通过明显的“锁定”感觉进行确认。
    3. 多样化的设计选择: 用户可以根据需求选择不同的接触间距、接触类型(单侧或双侧)和镀层类型。
    4. 环保材料: 所有型号均采用无卤素材料制造,符合RoHS标准,符合环保要求。
    5. 高温稳定性: 广泛的操作温度范围使得XF3M系列连接器能够在极端环境下可靠运行。

    应用案例和使用建议


    XF3M系列连接器广泛应用于消费电子、通信设备、工业自动化等领域。例如,在智能手机和平板电脑中,XF3M连接器可以用于连接显示屏与主板,确保信号传输的稳定性和可靠性。在实际使用过程中,为了获得最佳性能和延长使用寿命,建议严格按照制造商的指导安装和维护连接器,并确保FPC/FFC电缆的正确安装。

    兼容性和支持


    XF3M系列连接器可以与其他电子元器件无缝集成,适用于多种标准规格的FPC/FFC电缆。关于详细的技术规格和认证信息,请咨询OMRON代表获取最新的兼容性和技术支持信息。

    常见问题与解决方案


    1. 问题: 插入时连接器难以插入。
    - 解决方案: 检查插入方向是否正确,确保电缆无扭曲或变形。如果仍然存在问题,请检查连接器是否有污垢或损伤。

    2. 问题: 连接器无法锁定。
    - 解决方案: 检查旋转背锁机制是否正确操作,确认锁扣是否已完全到位。如仍有问题,请重新检查安装步骤或联系制造商获取进一步支持。

    总结和推荐


    综上所述,XF3M系列旋转背锁连接器以其卓越的插入便利性、可靠性和多样化的设计选择,成为了各种电子设备的理想选择。无论是消费电子产品还是工业应用,XF3M系列连接器都能提供稳定可靠的信号传输。强烈推荐该系列产品用于需要高性能和高可靠性的应用场合。

XF3M-1115-1B-R100参数

参数
板上高度 2mm
外壳颜色 自然色
间距 1mm
端接 焊盘
额定电流 500mA
针脚数 11pin
触头镀层
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
长*宽*高 9.6mm(长度)*6.4mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 散装
