首页  >  产品百科  >  XF2M24151AR100

XF2M24151AR100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 24pin 自然色 2.1mm FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: ET-3212309
供应商: 海外现货
标准整包数: 100

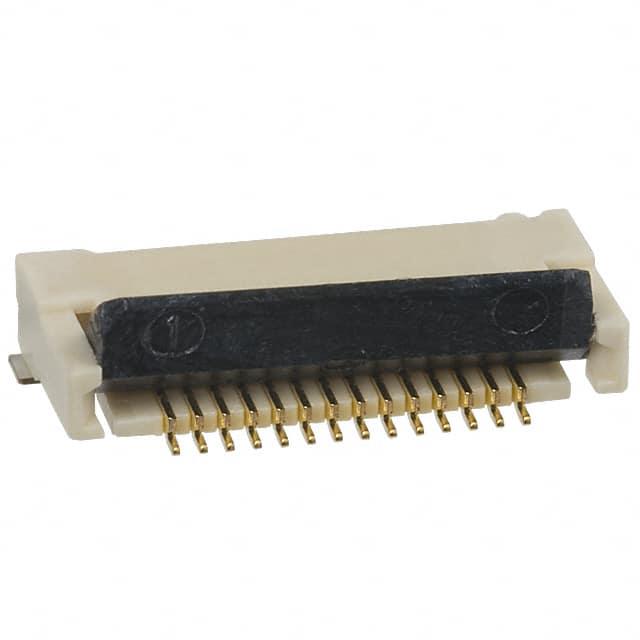

OMRON/欧姆龙 FFC/FPC连接器 XF2M24151AR100

XF2M24151AR100概述

    电子元器件产品技术手册

    产品简介


    XF2M是一款用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)连接的旋转背锁连接器。其主要功能是提供高可靠性的连接解决方案,并通过双面接触设计减少了零件数量,从而提高了工作效率。XF2M连接器适用于多种电子设备和工业应用,特别适合于需要紧凑、高性能连接的应用场合。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:≤ 50 mΩ(在20 mV DC最大,100 mA最大)
    - 绝缘电阻:≥ 100 MΩ(在250 V DC)
    - 耐压:250 V AC持续1分钟(泄漏电流:≤ 1 mA)
    - 插入次数:20次
    - 工作温度范围:−30°C 至 85°C(无冰霜或冷凝)

    产品特点和优势


    1. 双面接触设计:减少所需的零件数量,简化装配过程。
    2. 高可靠性:出色的耐久性和稳定的电气性能确保长时间的可靠运行。
    3. 环保材料:采用卤素自由材料,符合RoHS标准,适合环保要求高的应用场合。
    4. 适用性强:适用于0.3 mm厚度的金镀层FPC/FFC。

    应用案例和使用建议


    XF2M连接器广泛应用于消费电子产品、便携式医疗设备、工业控制和通信设备等领域。例如,在便携式医疗设备中,XF2M连接器可以实现可靠的信号传输,同时保持小巧的设计。为了优化性能,建议在安装时注意以下几点:
    - 确保插头与插座的正确对齐,避免强制插入导致损坏。
    - 在高温环境中使用时,考虑适当的散热措施。

    兼容性和支持


    XF2M连接器与多种FPC和FFC规格兼容,用户可以根据具体需求选择合适的型号。厂商提供了详尽的技术支持和售后服务,包括产品咨询、故障排除和技术文档下载等服务。

    常见问题与解决方案


    1. 问题:连接器无法正确插入
    - 解决方案:检查连接器和插口是否清洁且对准;确认插头和插座的规格一致。
    2. 问题:连接松动
    - 解决方案:重新调整背锁机构,确保连接器牢固锁定;检查连接器是否有损伤。
    3. 问题:接触不良
    - 解决方案:清洁连接器的金属触点;确保接触压力适当。

    总结和推荐


    XF2M连接器以其高可靠性、环保特性和紧凑设计,成为许多电子设备的理想选择。其独特的双面接触设计显著提高了装配效率和可靠性,尤其是在空间受限的应用环境中表现出色。总的来说,我们强烈推荐使用XF2M连接器,特别是在需要高效、稳定连接的场合。
    希望以上内容能够帮助您更好地了解和使用XF2M连接器。如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

XF2M24151AR100参数

参数
端接 焊盘
板上高度 2.1mm
针脚数 24pin
连接器/触头类型 底部
间距 500μm
触头镀层
外壳颜色 自然色
额定电流 500mA
扁平柔性类型 FPC
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M24151AR100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M24151AR100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M24151AR100 XF2M24151AR100数据手册

XF2M24151AR100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.5654 ¥ 29.9492
500+ $ 3.3923 ¥ 28.4954
1000+ $ 2.9866 ¥ 25.0876
2000+ $ 2.4951 ¥ 20.9586
库存: 609
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2994.92
直接购买
加入购物车
