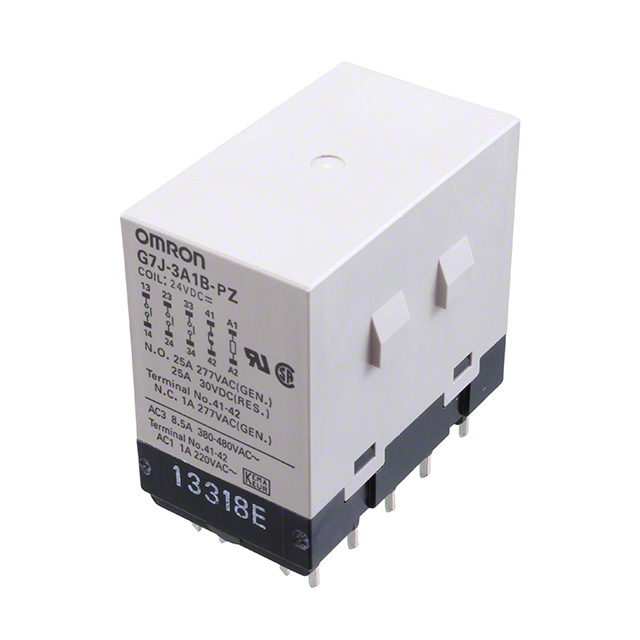

G7J-3A1B-PZ DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 51.5mm*33.5mm*51mm
供应商型号: 653-G7J-3A1B-PZDC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7J-3A1B-PZ DC24

G7J-3A1B-PZ DC24概述

    G7J Power Relay 技术手册

    产品简介


    G7J 是一款高容量、高介电强度的多极继电器,专为接触器用途设计。它具备微型铰链结构,适用于电机负载以及电阻负载和感应负载。其广泛应用于空调压缩机、加热控制器、电源工具、电动机、灯控、复印机和传真机等办公设备中。此外,它也用于包装机械、食品加工设备以及逆变器的功率控制器。

    技术参数


    G7J 继电器的主要技术规格如下:
    - 额定电压: 24 VAC、50 VAC、100/120 VAC、200/240 VAC、12 VDC、24 VDC、48 VDC、100 VDC
    - 触点形式:
    - 4PST-NO(单刀双掷-常开)
    - 3PST-NO/SPST-NC(三刀双掷-常开/单刀单掷-常闭)
    - DPST-NO/DPST-NC(双刀双掷-常开/双刀双掷-常闭)
    - 触点容量:
    - 额定负载:25 A(220 VAC,230 VAC),8 A(220 VAC,230 VAC)
    - 切换负载:最大电压250 VAC,125 VDC;最大电流25 A(1 A),8 A(1 A)
    - 操作时间: 操作时间不超过50 ms,释放时间不超过50 ms
    - 耐压能力:
    - 4 kV (不同极性触点间)
    - 4 kV (线圈与触点间)
    - 2 kV (同极性触点间)
    - 绝缘电阻: 最小1000 MΩ (500 VDC 测试)
    - 最大冲击承受力:
    - 破坏性冲击:1000 m/s²
    - 功能性冲击:100 m/s² (非励磁状态)
    - 环境适应性:
    - 工作温度范围:-25°C 至 60°C
    - 相对湿度:5% 至 85%

    产品特点和优势


    G7J 继电器具备以下特点和优势:
    - 高切换能力: 可以处理大型电机负载以及电阻和感应负载。
    - 抗电压波动: 能够应对高达50%额定电压的瞬时电压下降,无触点颤动。
    - 高介电强度: 保证在不同极性触点间及线圈与触点间的高绝缘能力。
    - 阻燃材料: 使用阻燃材料(UL94V-0认证)确保安全。
    - 安全认证: 获得UL、CSA、VDE等国际标准认证,保障产品的可靠性。

    应用案例和使用建议


    G7J 继电器被广泛应用于各种工业和商业场景,如:
    - 空气压缩机控制: 控制空调和热水器的开关。
    - 电机和电源工具控制: 控制电动工具和电机的启动和停止。
    - 办公室设备: 控制复印机、传真机和其他办公设备中的灯具、电机驱动器和电源控制器。
    - 食品加工设备: 控制包装机和食品加工设备中的功率控制器。
    - 逆变器控制: 控制逆变器的功率控制。
    使用建议:
    - 在接线时,建议保留适当的余量,避免过度的外力作用在端子上。
    - 使用合适扭矩拧紧螺丝,防止松动导致断线或火灾。

    兼容性和支持


    G7J 继电器兼容多种安装方式,包括PCB安装、螺钉终端和快速连接终端。此外,配套的W-支架需要单独订购。厂商提供标准的售后支持和质保服务,具体细节请咨询您的OMRON代表。

    常见问题与解决方案


    常见的问题及其解决方案如下:
    - 触点颤动: 检查是否有瞬时电压波动并采取相应的电压稳压措施。
    - 触点电阻过高: 检查触点是否清洁且无氧化,必要时更换新的触点。
    - 功能失效: 确认供电电压是否符合要求,检查是否有损坏或老化现象。

    总结和推荐


    综上所述,G7J 继电器具有优异的性能和广泛的适用范围,特别适合于大型电机负载和复杂环境下的应用。其高介电强度和阻燃材料使其在安全性方面表现优异。因此,强烈推荐在各类工业和商业环境中使用G7J继电器。

G7J-3A1B-PZ DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 51.5mm*33.5mm*51mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G7J-3A1B-PZ DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-3A1B-PZ DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-3A1B-PZ DC24 G7J-3A1B-PZ DC24数据手册

G7J-3A1B-PZ DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.594 ¥ 469.7693
10+ $ 48.1572 ¥ 406.9283
50+ $ 45.822 ¥ 387.1959
100+ $ 43.8165 ¥ 370.2494
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 469.76
