LY3-0-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 21.59mm*27.94mm*35.56mm
供应商型号: Z11232-ND
供应商: Digi-Key
标准整包数: 1

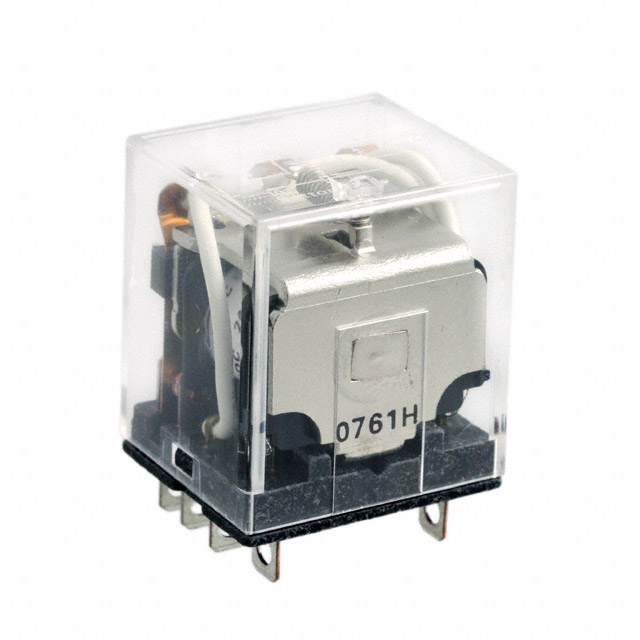

OMRON/欧姆龙 其他继电器 LY3-0-DC12

LY3-0-DC12概述


    产品简介


    Bi-power继电器(LY系列)是一款紧凑型通用继电器,适用于多种电力切换应用。这款继电器通过结合轻插力和强拔出力的压入式端子(PYF-@-PU),可以使布线工作缩短多达60%,大大提高了安装效率。LY系列继电器还具备高安全性,符合UL、CSA和SEV安全标准以及《电气器具及材料安全法》。内置电弧屏障确保继电器在电弧中断时的安全运行。该系列产品还包括带内置二极管和内置CR电路的新款模型,并提供多种型号以满足不同的应用需求。

    技术参数


    - 额定电压:单极和双极继电器适用于12 V至220/240 VAC和12 V至100/110 VDC等多种电压等级。
    - 额定电流:最大额定电流为15 A,适用于多种负载条件下的电力切换。
    - 线圈电阻:单极12 VAC模型的线圈电阻为106.5 Ω,双极12 VAC模型的线圈电阻为159 Ω。
    - 耐压能力:最高可承受2,000 V的电压。
    - 抗振动和抗冲击能力:振动频率为10至55 Hz,冲击加速度为200 m/s²。
    - 绝缘电阻:最低绝缘电阻为100 MΩ。
    - 操作时间:最大操作时间为25 ms。
    - 释放时间:最大释放时间为25 ms。
    - 机械寿命:交流电路下可达5,000万次操作,直流电路下可达1亿次操作。
    - 电气寿命:单极、双极、三极和四极型号的电气寿命范围为200,000到500,000次操作。

    产品特点和优势


    1. 高效的布线:通过压入式端子可以显著减少布线工作,提高安装效率。
    2. 高安全性:符合多项国际安全标准,确保继电器在各种环境下的安全运行。
    3. 多功能性:提供不同型号和配置,适用于广泛的工业和商业应用。
    4. 内置保护元件:内置电弧屏障、二极管和CR电路,增加继电器的可靠性。

    应用案例和使用建议


    应用案例
    - 电机控制:应用于交流电动机的启动和停止控制,典型应用包括400 W、100 VAC单相电动机和200 W、200 VAC三相电动机。
    - 照明系统:应用于大功率灯具的开关控制,如300 W、100 VAC的灯泡。
    - 电源管理:应用于大容量电容器的充电和放电控制,如2,000 µF的电容器。
    - 电磁阀控制:应用于电磁阀的开关控制,如50 VA和100 VA的电磁阀。
    使用建议
    - 温度环境:确保在规定的工作温度范围内使用,以保证继电器的正常运行。
    - 布线规范:严格按照制造商提供的布线指南进行布线,避免错误连接导致的安全隐患。
    - 定期检查:定期检查继电器的工作状态,确保其性能稳定可靠。

    兼容性和支持


    - 兼容性:LY系列继电器支持多种终端类型,如压入式端子和螺钉端子,便于与其他电子元器件和设备的集成。
    - 技术支持:厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    - 问题1:布线完成后,继电器无法正常工作。
    - 解决方案:检查布线是否正确,确认所有连接都符合制造商的规范要求。
    - 问题2:继电器出现异常发热现象。
    - 解决方案:确认负载电流是否超过继电器的额定值,必要时更换更高额定值的继电器。
    - 问题3:继电器在使用过程中出现误动作。
    - 解决方案:检查接线是否松动,确保所有连接都牢固可靠。

    总结和推荐


    Bi-power继电器(LY系列)是一款功能强大且性能可靠的电力切换继电器。其高效布线、高安全性和多功能性使其成为众多应用场合的理想选择。考虑到其出色的性能表现和广泛的应用范围,我们强烈推荐使用这款继电器。无论是工业自动化、楼宇控制系统还是家电设备,Bi-power继电器都能发挥重要作用,提高系统的整体性能和可靠性。

LY3-0-DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 21.59mm*27.94mm*35.56mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

LY3-0-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

LY3-0-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 LY3-0-DC12 LY3-0-DC12数据手册

LY3-0-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.6592 ¥ 160.9857
10+ $ 15.4284 ¥ 140.6492
25+ $ 14.6203 ¥ 133.2825
50+ $ 14.0371 ¥ 127.9656
100+ $ 13.477 ¥ 122.8601
250+ $ 12.771 ¥ 116.4239
500+ $ 12.2615 ¥ 111.779
库存: 82
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 160.98
