EESY199

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: 930nm Reflective 1mm 20μs,20μs Phototransistor SMD 贴片安装,黏合安装 3.2mm*1.7mm*1.1mm
供应商型号: EESY199
供应商: Verical
标准整包数: 1

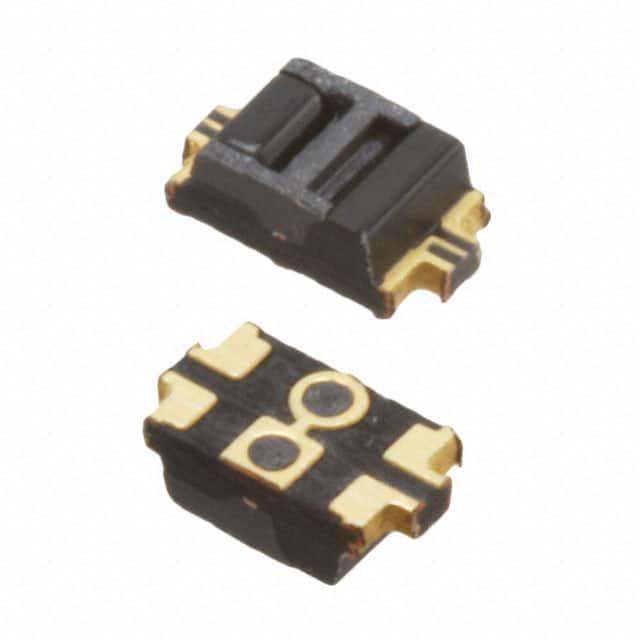

OMRON/欧姆龙 光电传感器 EESY199

EESY199概述

    EE-SY199 光微传感器技术手册

    1. 产品简介


    EE-SY199 是一款光微传感器(反射型),适用于各类需要高精度光电检测的应用场景。它具有紧凑的设计和高效的光电转换能力,广泛应用于工业自动化、机器人技术、医疗设备以及消费电子产品等领域。

    2. 技术参数


    以下是 EE-SY199 的关键技术参数:
    - 光发射器参数
    - 前向电流 \(IF\): 1.2 ~ 1.4 V (典型值)
    - 反向电压 \(IR\): ≤ 10 μA
    - 峰值发射波长 \(\lambdaP\): 950 nm
    - 光接收器参数
    - 光电流 \(IL\): 40 ~ 130 μA (典型值)
    - 暗电流 \(ID\): ≤ 100 nA
    - 泄漏电流 \(I{LEAK}\): ≤ 500 nA
    - 饱和集电极-发射极电压 \(V{CE(SAT)}\): -
    - 峰值光谱灵敏度波长 \(\lambdaP\): 930 nm
    - 时间参数
    - 上升时间 \(tr\): 20 ~ 100 μs
    - 下降时间 \(tf\): 20 ~ 100 μs
    - 绝对最大额定值
    - 前向电流 \(IF\): 50 mA
    - 反向电压 \(VR\): 6 V
    - 集电极-发射极电压 \(V{CEO}\): 35 V
    - 发射极-集电极电压 \(V{ECO}\): 6 V
    - 集电极电流 \(IC\): 20 mA
    - 集电极耗散功率 \(PC\): 75 mW
    - 总允许损耗 \(P{TOT}\): 100 mW
    - 操作环境
    - 操作温度 \(T{OPR}\): -25°C ~ 85°C
    - 存储温度 \(T{STG}\): -40°C ~ 100°C
    - 焊接温度 \(T{SOL}\): 260°C

    3. 产品特点和优势


    EE-SY199 具有以下独特功能和优势:
    - 超紧凑设计:占用空间小,适合在有限空间内使用。
    - 表面贴装型:易于安装和批量生产,提高了生产效率。
    - 高可靠性:在各种环境条件下都能稳定工作,且具备良好的防护性能。

    4. 应用案例和使用建议


    EE-SY199 广泛应用于以下场景:
    - 工业自动化:用于物料检测、位置感应等。
    - 机器人技术:实现精准定位和避障功能。
    - 医疗设备:用于生物识别和生命体征监测。
    使用建议:
    - 在进行焊接时,确保焊接时间不超过5秒,避免过热损坏。
    - 测试焊接方法的实际效果,以确保焊接质量。

    5. 兼容性和支持


    - 兼容性:与标准 PCB 设计兼容,可以方便地集成到现有系统中。
    - 支持和维护:提供详细的技术文档和客户支持,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题: 焊接时如何防止短路?
    - 解决办法: 确保焊接时遵循推荐的焊接图案,避免在遮蔽部分进行焊接。
    - 问题: 如何正确存储未使用的传感器?
    - 解决办法: 存储在5至30°C,湿度不超过70%的环境中,打开包装袋后应在两天内完成安装。

    7. 总结和推荐


    EE-SY199 是一款高性能、可靠稳定的光微传感器,适合多种应用场景。其超紧凑设计和表面贴装型使得安装便捷,高精度的光电检测能力使其成为自动化和机器人技术的理想选择。强烈推荐给需要高效光电检测的应用场合。

EESY199参数

参数
感应方式 Reflective
最大工作供电电压 -
光源 -
感应距离 1mm
颜色感应 -
最小工作供电电压 -
波长 930nm
响应时间 20μs,20μs
输出类型 Phototransistor
长*宽*高 3.2mm*1.7mm*1.1mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

EESY199厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EESY199数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EESY199 EESY199数据手册

EESY199封装设计

查看详情并下载
Symbol
Footprint
3D Model
