首页  >  产品百科  >  E3T-SR22 2M

E3T-SR22 2M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, NPN输出, 检测范围200 mm
供应商型号: 653-E3T-SR222M
供应商: Mouser
标准整包数: 1

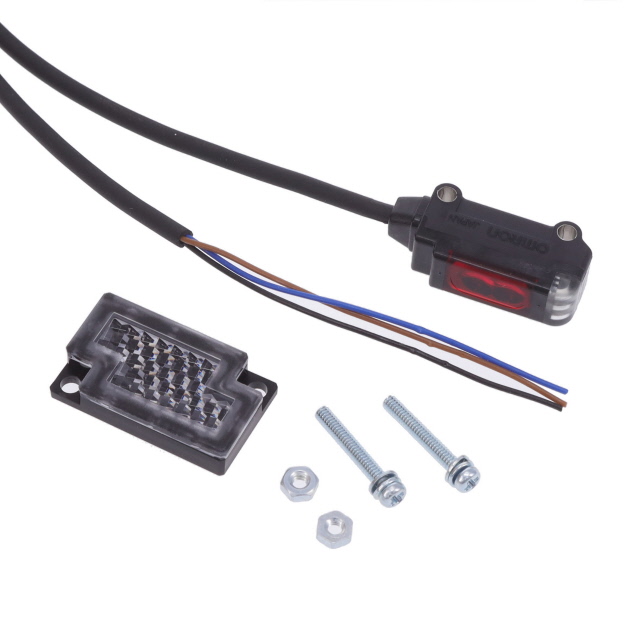

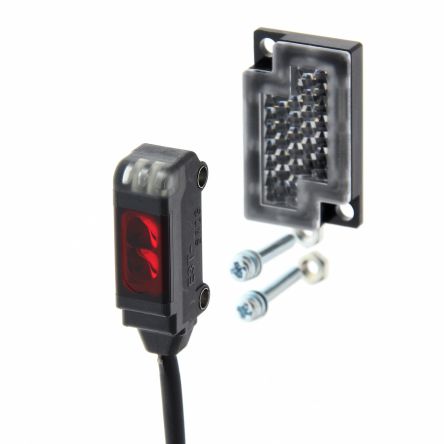

OMRON/欧姆龙 光电传感器 E3T-SR22 2M

E3T-SR22 2M概述


    产品简介


    E3T系列超紧凑型红外光电传感器
    E3T系列光电传感器是最新一代的产品,具备更加简易和顺畅的安装过程。它包括通过式、长距离(2米)传感器(E3T-ST3@),便于安装的小螺纹安装传感器(E3T-ST@@M, E3T-FD@@M, 和 E3T-SL@@M)。此外,还包括用于单点安装的小圆柱形传感器(E3T-C@@@(S)),以及红外传感器(E3T-@T@@(M)F)。

    技术参数


    基本规格
    - 工作电压: 12至24 VDC,波动范围为±10%,最大纹波电压10%
    - 电流消耗: 最大30mA(发射器最大10mA,接收器最大20mA)
    - 输出负载电压: 最大26.4VDC
    - 输出负载电流: 最大50mA(对于负载电流在10到50mA之间,残余电压最大2V;负载电流小于10mA时,残余电压最大1V)
    - 响应时间: 最大1ms
    - 工作温度范围: -25°C至55°C(存储范围为-40°C至70°C)
    - 湿度范围: 工作范围35%至85%,存储范围35%至95%(无冷凝)
    详细技术规格
    - 通过式传感器
    - 发射器: 红光LED(650nm),红外光LED(860nm)
    - 接收器: 同上
    - 检测距离: 2米
    - 最小检测物体: 3毫米直径不透明物体
    - 开关频率: 最大1kHz
    - 反射式传感器
    - 检测距离: 1米(含反射器E39-R4时)
    - 最小检测物体: 2毫米直径不透明物体
    - 开关频率: 最大1kHz

    产品特点和优势


    E3T系列传感器具有以下显著优势:
    - 高度集成化: 紧凑的设计使得传感器可以在空间有限的应用环境中灵活部署。
    - 高灵敏度和稳定性: 具有宽泛的工作范围和低功耗特性,确保即使在严苛环境下也能稳定工作。
    - 多样化的安装选项: 提供多种安装方式,适应不同的应用场景。
    - 易安装和维护: 设计人性化,便于快速安装和维护。

    应用案例和使用建议


    典型应用
    - 物料输送系统: 在生产线上用于检测物体的位置和状态。
    - 包装机械: 检测产品是否正确放置,提高自动化水平。
    - 工厂自动化: 在工业环境中进行物体检测、位置控制和物流管理。
    使用建议
    - 检测精度: 确保检测对象符合传感器的最小检测尺寸要求,以保证检测精度。
    - 安装位置: 选择合适的安装位置和角度,避免光线干扰和遮挡,确保最佳检测效果。
    - 维护保养: 定期检查安装和接线情况,确保设备处于良好状态。

    兼容性和支持


    兼容性
    - 电缆类型: 配备预装电缆,长度标准为2米,可提供定制服务。
    - 其他传感器兼容性: 可与特定型号的反射板(如E39-R4)结合使用,以扩大检测范围。
    支持和维护
    - 客户支持: 官方网站提供详尽的技术文档和支持服务,包括安装指南、故障排除等。
    - 配件: 传感器所需的安装螺丝和其他附件需要单独订购,具体信息请参考官方文档。

    常见问题与解决方案


    常见问题
    1. 传感器不工作: 检查电源连接和线路是否有问题,确认供电电压和电流是否符合规格要求。
    2. 误报: 检查环境光照是否过强,可能会影响传感器的工作性能。
    3. 检测范围不准: 调整光学轴以获得正确的检测距离。
    解决方案
    1. 检查电源连接: 确保电源连接稳固,供电电压符合规范要求。
    2. 调整环境光照: 减少外部光源干扰,确保传感器正常工作。
    3. 重新校准: 使用专用工具(如E39-E10)重新校准光学轴,确保检测范围准确。

    总结和推荐


    综述
    E3T系列光电传感器以其卓越的性能和广泛的适用性,在各种自动化应用中表现出色。其紧凑设计和多样化安装选项使其成为众多领域的理想选择。
    推荐
    鉴于其优异的功能和广泛应用领域,我们强烈推荐使用E3T系列传感器。无论是工业自动化还是消费品制造,都能满足各类需求。如果您正在寻找一种可靠且高效的传感器解决方案,E3T系列无疑是您的首选。

E3T-SR22 2M参数

参数
光源 红色 (650nm)
最小工作供电电压 12V
感应距离 200mm
波长 -
响应时间 1ms
感应方式 Retroreflective
最大工作供电电压 24V
颜色感应 -
输出类型 NPN
零件状态 在售
包装方式 散装

E3T-SR22 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3T-SR22 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3T-SR22 2M E3T-SR22 2M数据手册

E3T-SR22 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
