E3S-AD66

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, NPN输出, 检测范围200 mm
供应商型号: Z3463-ND
供应商: Digi-Key
标准整包数: 1

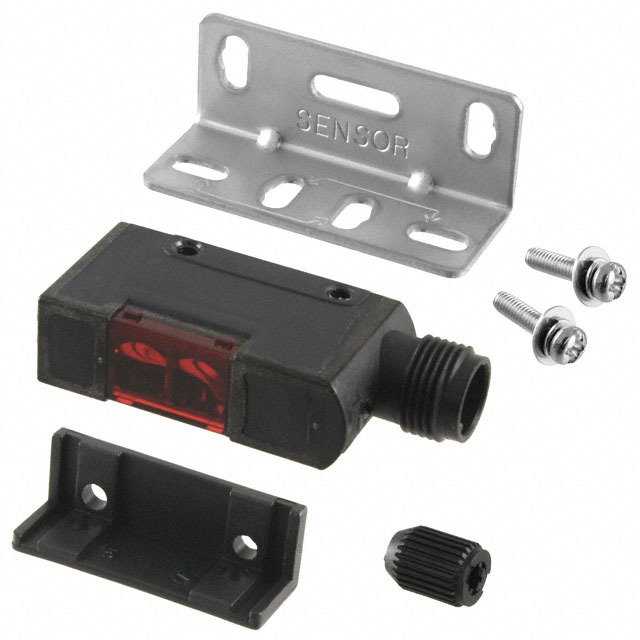

OMRON/欧姆龙 光电传感器 E3S-AD66

E3S-AD66概述

    # CSME3S-A电子元器件技术手册

    产品简介


    CSME3S-A 是一款内置放大器的光电传感器(中型尺寸),适用于工业自动化、机器人控制及物流系统等领域。该系列产品包含多种型号,分别用于不同的传感方式,如通过式传感器、反射式传感器和漫反射式传感器。这些传感器以其高灵敏度、长检测距离和可靠的性能广泛应用于自动门控制、安全监控、包装机械等多个行业。
    主要功能
    - 高精度光学感应:能够精准识别目标物体并提供稳定的输出信号。
    - 多种传感模式选择:支持通过式、反射式和漫反射式三种传感方法,满足不同应用场景需求。
    - 自诊断与外部诊断功能:具备自我诊断能力,并可通过外部输入进行诊断,确保系统的稳定运行。
    应用领域
    - 工业自动化生产线
    - 包装机械
    - 机器人控制系统
    - 安全防护系统
    - 物流分拣设备

    技术参数


    以下为CSME3S-A系列产品的核心技术参数:
    | 参数 | 值 |

    | 感应方式 | 通过式、反射式、漫反射式 |
    | 检测距离 | 7米(通过式)、2米(反射式)、100毫米至200毫米(漫反射) |
    | 光源波长 | 红外LED(880nm) |
    | 工作电压 | 10V~30V DC |
    | 最大电流消耗 | 35mA |
    | 输出负载电压 | 最大30V DC |
    | 输出负载电流 | 最大100mA |
    | 工作温度范围 | -25℃~+55℃ |
    | 存储温度范围 | -40℃~+70℃ |
    | 防护等级 | IEC IP67,NEMA 4X |

    产品特点和优势


    1. 高精度检测:CSME3S-A系列传感器采用高性能红外光源,能够实现远距离、高精度的物体检测。
    2. 多功能集成:集成了自诊断与外部诊断功能,有效减少维护成本并提升系统可靠性。
    3. 灵活配置:支持多种连接方式(预接线或M12连接器),便于安装调试。
    4. 耐用设计:符合IEC IP67标准,能够在恶劣环境下长期稳定工作。

    应用案例和使用建议


    应用案例
    - 自动门系统:使用通过式传感器检测人或物体的进出,提高通行效率。
    - 机器人抓取系统:结合漫反射式传感器检测物体位置,辅助机械手准确抓取目标。
    - 物料分拣系统:利用反射式传感器监测货物状态,优化分拣流程。
    使用建议
    - 在安装过程中,确保传感器与反射板之间的距离符合手册要求,避免因距离过近导致误报。
    - 对于复杂环境,建议启用外部诊断功能以实时监控传感器状态。
    - 定期清洁传感器表面,防止灰尘和污渍影响检测精度。

    兼容性和支持


    CSME3S-A系列产品与其他标准工业接口兼容,便于集成到现有系统中。厂商提供详尽的技术文档和支持服务,包括安装指南、故障排查手册等。此外,还提供多种配件供用户选购,如特殊反射板、互干扰预防滤镜等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出始终为低电平 | 检查供电电压是否正常 |
    | 检测距离异常短 | 清洁传感器透镜并重新校准 |
    | 自诊断功能失效 | 检查外部诊断输入线路是否连接正确 |

    总结和推荐


    CSME3S-A 系列产品凭借其卓越的性能和灵活性,在工业自动化领域具有显著的竞争优势。无论是高精度检测还是复杂的多任务处理,该系列产品都能完美胜任。强烈推荐给需要高性能光电传感器的客户。
    综上所述,CSME3S-A 系列产品是值得信赖的选择,尤其适合对检测精度和系统稳定性要求较高的应用场景。

E3S-AD66参数

参数
光源 红色 (700nm)
输出类型 NPN
响应时间 500μs
最大工作供电电压 30V
感应方式 Diffuse,Reflective
感应距离 200mm
波长 -
最小工作供电电压 10V
颜色感应 -
长*宽*高 51.3mm*12mm*21mm
零件状态 在售

E3S-AD66厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3S-AD66数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3S-AD66 E3S-AD66数据手册

E3S-AD66封装设计

查看详情并下载
Symbol
Footprint
3D Model
