E3S-CL2

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 距离传感器, E3S系列, NPN输出, 检测范围5 mm → 500 mm
供应商型号: 653-E3S-CL2
供应商: Mouser
标准整包数: 1

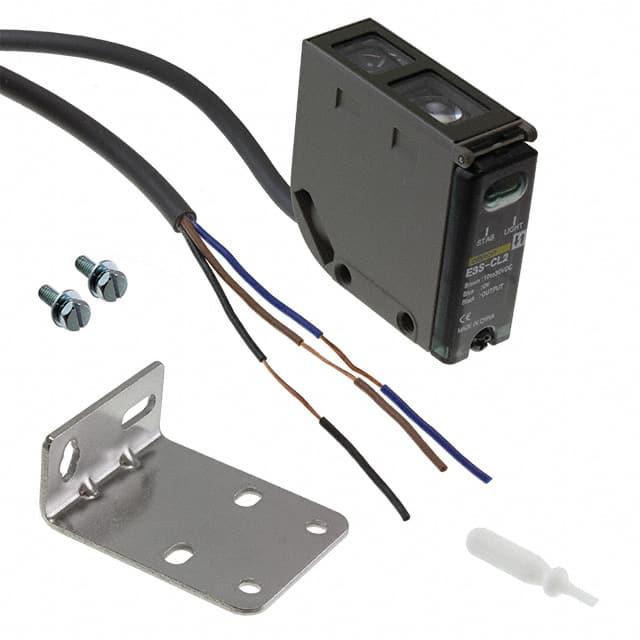

OMRON/欧姆龙 光电传感器 E3S-CL2

E3S-CL2概述

    # 距离可调光电传感器:E3S-CL

    产品简介


    E3S-CL是一款距离可调的光电传感器,具有金属外壳,适用于多种颜色和材质的工作件检测。该传感器采用红光和红外光作为光源,具备长距离检测能力和高可靠性。E3S-CL系列传感器不仅能够可靠地检测物体,还能有效避免背景干扰,特别适合于工业自动化和机器人系统中的应用。

    技术参数


    - 检测方式:距离可调
    - 感应距离:
    - E3S-CL1:5至200毫米
    - E3S-CL2:5至500毫米
    - 设置范围:
    - E3S-CL1:40至200毫米
    - E3S-CL2:50至500毫米
    - 反射率特性(黑/白误差):
    - E3S-CL1:最大2%
    - E3S-CL2:最大10%
    - 光源(波长):
    - E3S-CL1:红光LED(700纳米)
    - E3S-CL2:红外LED(860纳米)
    - 电源电压:10至30 VDC,波动10%最大值
    - 电流消耗:
    - E3S-CL1:35 mA最大值
    - E3S-CL2:50 mA最大值
    - 控制输出:
    - 负载供电电压:30 VDC最大值
    - 负载电流:100 mA最大值
    - 残余电压:NPN输出最大1.2 V,PNP输出最大2 V
    - 保护电路:
    - 电源反向极性保护、输出短路保护、互干扰抑制
    - 响应时间:
    - 操作或复位:1毫秒最大值
    - 距离设置:六圈无限调整器带指示器
    - 环境光照度(接收端):
    - 白炽灯:光斑上最大5000 lx
    - 太阳光:光斑上最大10000 lx
    - 环境温度范围:
    - 运行:−25至55℃
    - 存储:−40至70℃(无冰冻或凝露)
    - 环境湿度范围:
    - 运行:35%至85%
    - 存储:35%至95%(无凝露)
    - 绝缘电阻:最小20兆欧(500 VDC)
    - 耐压强度:1000 VAC,50/60 Hz持续1分钟
    - 振动抗力:破坏级,10至55 Hz,双幅1.5毫米,每方向2小时
    - 冲击抗力:破坏级,加速度500 m/s²,每个方向3次
    - 防护等级:IP67(IEC 60529),NEMA 6P(仅室内)
    - 连接方式:预接线(标准长度2米)
    - 重量(打包状态):约170克

    产品特点和优势


    - 可靠性高:不受物体颜色或材质的影响,黑/白误差仅为2%。
    - 长检测距离:E3S-CL2的最大检测距离为500毫米。
    - 背景抑制能力强:E3S-CL1的最大差动行程为2%。
    - 耐用性好:金属外壳,防护等级为IP67,具备油抵抗能力(E3S-CL2)。
    - 设置灵活:六圈无限调整器带指示器,方便操作和调整。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在汽车制造过程中,用于检测黑色和白色车身部件。
    2. 机器人系统:在物流仓储系统中,用于分拣不同颜色的包裹。
    3. 包装机械:在包装机中,用于检测不同材料的包装袋。
    使用建议
    1. 安装方向:确保传感器的检测面平行于被检测物体表面,或者在检测镜面物体时以5°到10°的角度安装。
    2. 背景抑制:避免强背景光源干扰,如日光或强荧光灯。
    3. 稳定运行:在检测镜面物体时,尽量与镜子表面保持一定距离,避免直接对准镜面。
    4. 环境适应性:选择合适的油类环境,尤其是对于E3S-CL2型号,需要考虑油类的黏度和pH值。

    兼容性和支持


    E3S-CL系列传感器提供良好的兼容性,可以与其他工业控制系统无缝对接。厂商提供全面的技术支持和维护服务,包括文档和技术咨询。用户可以通过OMRON官方网站获取最新的安全认证信息和支持资源。

    常见问题与解决方案


    常见问题
    1. 无法正常检测:检查电源电压是否符合要求,连接线是否松动。
    2. 灵敏度不足:检查传感器与被检测物的距离是否在设定范围内。
    3. 背景干扰:重新调整传感器角度,避免强背景光源。
    4. 防水性能下降:避免硬物撞击传感器,确认安装螺丝的紧固程度。
    解决方案
    1. 电源和连接:确保电源电压正确,重新连接所有线缆。
    2. 调整距离:根据说明书重新调整传感器的检测距离。
    3. 避免背景干扰:适当调整传感器角度,减少背景光线影响。
    4. 安装保护:轻柔安装,避免硬物撞击,定期检查安装螺丝是否紧固。

    总结和推荐


    E3S-CL系列传感器凭借其高可靠性和灵活性,在多种工业应用中表现出色。其强大的背景抑制能力和广泛的检测距离使其成为自动化系统的理想选择。我们强烈推荐此产品,特别是对于那些需要在多变环境中进行精确检测的应用。无论是制造业还是物流行业,E3S-CL都能满足您的需求。

E3S-CL2参数

参数
颜色感应 -
光源 红外 (880nm)
响应时间 2ms
输出类型 NPN/PNP
感应距离 5mm~200mm(ADJ)
最大工作供电电压 30V
感应方式 Diffuse,Reflective
最小工作供电电压 10V
波长 -
长*宽*高 37.2mm*15.4mm*42.6mm
零件状态 在售
包装方式 散装

E3S-CL2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3S-CL2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3S-CL2 E3S-CL2数据手册

E3S-CL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
