EE-SX771R

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, EE-SX系列, PNP输出, 检测范围5 mm
供应商型号: CGC-EE-SX771R
供应商: 海外现货
标准整包数: 1

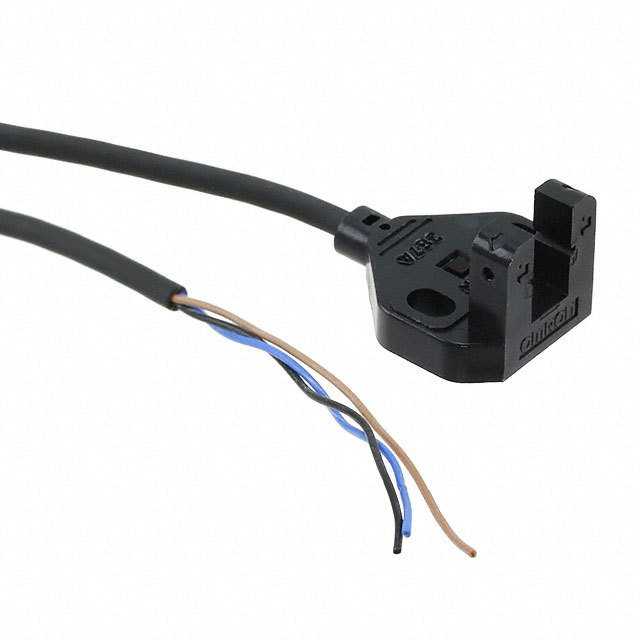

OMRON/欧姆龙 光电传感器 EE-SX771R

EE-SX771R概述

    # 光电微传感器:EE-SX77/87系列

    一、产品简介


    EE-SX77/87系列是欧姆龙推出的光电微传感器,具有紧凑设计和易于安装的特点。这些传感器特别适用于需要高精度检测的应用场景。其核心组件包括红外LED光源及光接收元件,通过检测光线的中断与否来实现精准传感。产品广泛应用于工业自动化、包装机械、物流分拣系统等领域,适合检测不透明物体(如金属片)的物理位置。
    主要特点:
    - 紧凑设计:超薄外形可实现密集安装,占用空间少。
    - 双向指示灯:指示灯可以从前侧和后侧两个方向观察,方便调试与操作。
    - 宽电压范围:供电电压5V至24V DC,满足多种应用场景的需求。

    二、技术参数


    | 参数类别 | 规格 |

    | 检测距离 | 5mm |
    | 被测物要求 | 不透明材料:最小尺寸2×0.8mm |
    | 响应频率 | 最小1kHz,平均3kHz |
    | 光源类型 | GaAs红外LED,峰值波长940nm |
    | 供电电压范围 | 5至24V DC ±10%,纹波≤10% |
    | 输出形式 | NPN/PNP开路集电极 |
    | 电流消耗 | 最大12mA |
    | 防护等级 | IP60 |
    | 工作温度范围 | 操作:-25℃~+55℃;储存:-30℃~+80℃ |
    | 湿度范围 | 操作:5%~85%;储存:5%~95% |

    三、产品特点和优势


    EE-SX77/87系列以其独特的技术和性能在市场上脱颖而出。它不仅具备高度精确的检测能力,还提供了灵活的操作方式和便捷的安装体验。以下是其主要优势:
    - 高灵敏度:采用GaAs红外LED作为光源,提供稳定的信号输出。
    - 双方向可视性:无论是前端还是后端安装,指示灯均可清晰可见,极大地提高了用户的便利性。
    - 宽泛的工作环境适应性:能够在恶劣条件下正常运行,适用于各种严苛的工业环境。
    四、应用案例与使用建议
    此系列产品在众多行业中有广泛应用,比如:
    - 在包装行业中用于检测封条完整性;
    - 在物流分拣线上用于物品位置确认。
    对于具体使用情况,建议根据实际情况调整检测距离,并确保周围环境尽量避免强光干扰以提高检测准确性。此外,在安装时需注意保护电路免受短路影响。
    五、兼容性与支持
    该型号传感器支持标准电缆连接,并且能够很好地与其他主流品牌控制器配合使用。欧姆龙公司提供全面的技术支持服务,包括但不限于在线文档下载、现场技术支持以及售后维修服务等。

    六、常见问题与解决方案


    以下是一些常见的问题及其对应的解决方法:
    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查接线是否正确 |
    | 设备无法正常启动 | 确认电源电压是否符合要求 |
    | 工作期间过热 | 减少负载或者改善散热条件 |
    七、总结与推荐
    总体而言,EE-SX77/87系列是一款高性能、可靠性强的光电微传感器。凭借其紧凑的设计、广泛的适用范围以及优秀的性价比,非常适合用于各类工业自动化项目中。如果您正在寻找一款高效稳定的检测解决方案,则强烈推荐考虑此款产品。不过,请务必遵循安全指南并仔细阅读相关说明书以确保最佳效果。

EE-SX771R参数

参数
输出类型 PNP
波长 -
感应方式 Through-Beam
响应时间 -
最小工作供电电压 5V
最大工作供电电压 24V
感应距离 5mm
颜色感应 -
光源 红外
长*宽*高 18mm*13mm*21mm
安装方式 导线安装,底座安装,螺纹安装
零件状态 在售
包装方式 托盘

EE-SX771R厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX771R数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX771R EE-SX771R数据手册

EE-SX771R封装设计

查看详情并下载
Symbol
Footprint
3D Model
