G5RL-1-E-HR DC48

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 SPDT 通孔安装 29mm*12.7mm*15.7mm
供应商型号: 653-G5RL-1-E-HRDC48
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5RL-1-E-HR DC48

G5RL-1-E-HR DC48概述

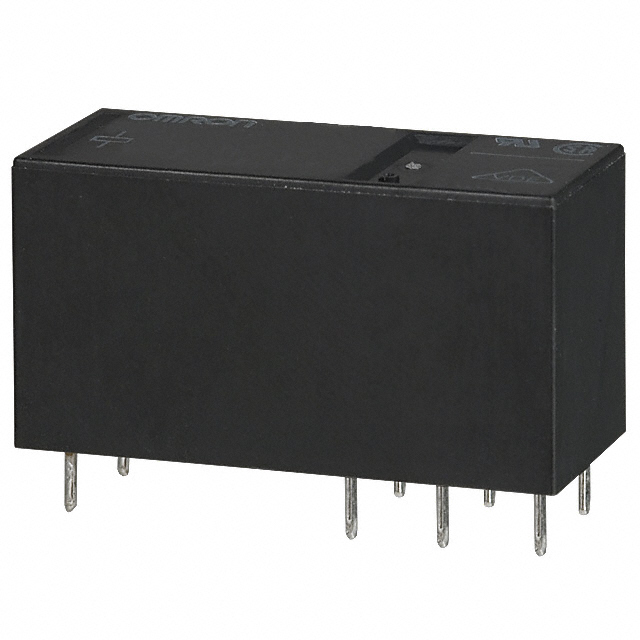

    # G5RL PCB Power Relay

    产品简介


    G5RL PCB Power Relay 是一种低轮廓(高度仅为15.7毫米)的电源继电器,适用于各种型号。该产品具有多种特点,包括高可靠性、低噪音设计和适应不同电压需求的能力。主要应用于住房设备、音频视频产品、办公自动化机器、空调、照明等领域。

    技术参数


    主要规格
    - 尺寸: 高度:15.7 mm(最大值)
    - 绝缘距离: 爬电距离8 mm,间距8 mm
    - 绝缘电阻: 最小1,000 MΩ
    - 冲击电压: 10 kV
    - 接触形式: SPST-NO (1a) 或 SPDT (1c)
    - 环境温度: -40°C 至 85°C
    - 湿度范围: 5% 至 85%
    功能参数
    - 线圈电压: DC 5V, 12V, 24V, 48V;AC 24V, 100V, 115/120V, 200V, 230/240V
    - 额定电流: DC:12A, 16A;AC:7.5A, 3.75A, 3.00A
    - 接触电阻: 最大100 mΩ
    - 操作时间: 最大15 ms(标准);最大20 ms(高容量)
    - 释放时间: 最大15 ms(标准);最大20 ms(高容量)
    - 耐用性: 机械操作1,000,000次(标准),50,000次(高容量)
    电气特性
    - 额定电压: 最大电压:DC 24V;AC 240V
    - 额定电流: DC 12A;AC 16A
    - 最大切换电压: DC 24V;AC 250V
    - 最大切换电流: DC 12A;AC 16A

    产品特点和优势


    G5RL PCB Power Relay 的优势在于其多样化的设计,能够满足不同的应用需求。具体如下:
    - 低噪音: 部分型号比标准型号低10至20分贝,适合对噪音敏感的应用场合。
    - 高抗冲击能力: 在冲击条件下表现出色,可承受高达1,000 m/s²的破坏力。
    - 高耐用性: 机械操作寿命达1,000,000次,电气操作寿命为50,000至100,000次。

    应用案例和使用建议


    应用案例
    - 家用电器: 如空调、洗衣机等,这些设备需要可靠的电源切换。
    - 办公设备: 如打印机、复印机等,要求稳定的电力控制。
    - 照明系统: 用于智能楼宇中的照明控制系统。
    使用建议
    - 电路设计: 设计电路时确保连接所有必要的端子,特别是在使用高容量型号时。
    - 安全措施: 使用二极管进行浪涌吸收,以确保线圈的安全。
    - 环境适应性: 在极端环境下使用时,确保产品在规定的电压和电流范围内运行,并采取必要的保护措施。

    兼容性和支持


    - 兼容性: G5RL PCB Power Relay 可以与各种设备兼容,特别是符合相关标准的设备。
    - 支持和服务: 产品支持 CSA、UL 和 VDE 认证,提供良好的售后服务和技术支持。

    常见问题与解决方案


    - Q1: 继电器无法正常启动。
    - 解决方案: 检查电源电压是否在规定范围内,并确认线圈连接正确。
    - Q2: 继电器噪音过大。
    - 解决方案: 更换为低噪音型号,并确保安装过程中的稳定性。
    - Q3: 继电器接触不良。
    - 解决方案: 检查接触点是否清洁,必要时重新安装。

    总结和推荐


    G5RL PCB Power Relay 在低噪音、高耐用性和多样化设计方面表现优异,特别适合对性能和可靠性有高要求的应用场景。强烈推荐使用,但需注意严格按照手册中的指导进行安装和使用,以确保最佳效果。

G5RL-1-E-HR DC48参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

G5RL-1-E-HR DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5RL-1-E-HR DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5RL-1-E-HR DC48 G5RL-1-E-HR DC48数据手册

G5RL-1-E-HR DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.072
10+ $ 4.246
50+ $ 3.8772
100+ $ 3.78
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 6.07
