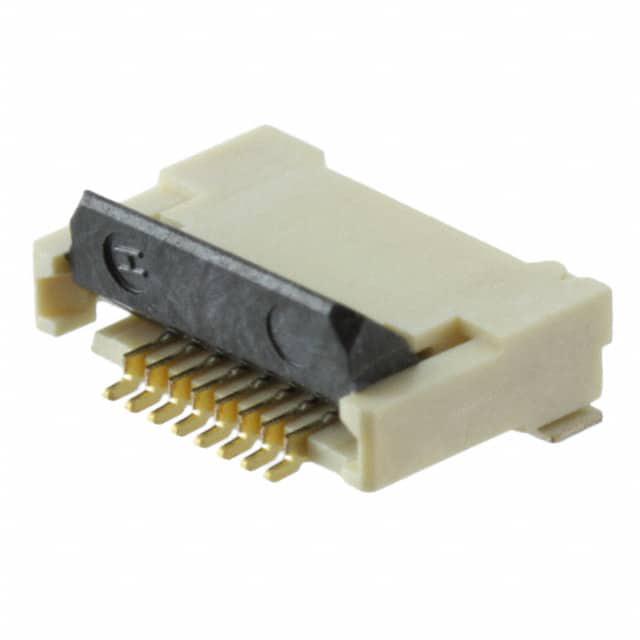

XF2M-0815-1A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 8pin 自然色 2.1mm FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 8.1mm(长度)*6.2mm(高度)
供应商型号: XF2M-0815-1A
供应商: Master
标准整包数: 25

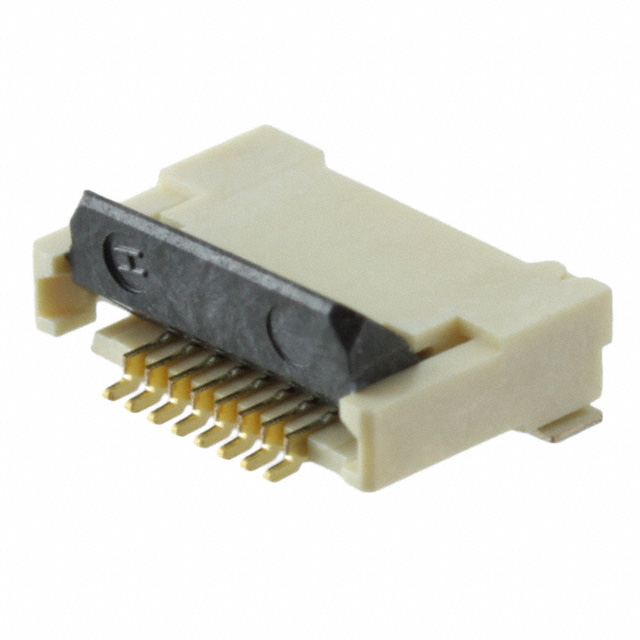

OMRON/欧姆龙 FFC/FPC连接器 XF2M-0815-1A

XF2M-0815-1A概述

    电子元器件产品技术手册:Rotary Backlock Connector

    产品简介


    Rotary Backlock Connector 是一种用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)的连接器。它通过双面接触设计减少了零件数量,提供了高可靠性和卓越的工作效率。该连接器适用于多种工业和消费电子应用,例如智能手机、平板电脑、打印机和家用电器等。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(在20 mV DC最大值,100 mA最大值)
    - 绝缘电阻:最小100 MΩ(在250 V DC)
    - 耐压强度:250 V AC持续1分钟(泄漏电流最大值为1 mA)
    - 插入耐久性:20次
    - 工作温度范围:−30°C 至 85°C(无结霜或冷凝)
    材料和表面处理
    - 外壳材料:LCP树脂(UL94 V-0),自然色
    - 滑动件材料:LCP树脂(UL94 V-0),黑色
    - 触点材料:弹簧铜合金(镍基底,2 μm厚)
    - 镀金触点:0.15 μm
    - 固定件材料:铜合金(镀锡,1.5 μm)

    产品特点和优势


    1. 双面接触设计:减少零件数量,提高装配效率。
    2. 环保材料:采用无卤素材料制造,符合RoHS标准。
    3. 高可靠性:提供高插拔次数的耐久性。
    4. 广泛的应用范围:适用于各种厚度的FPC/FFC,适用于不同工业和消费电子领域。

    应用案例和使用建议


    应用案例:在智能手机中,该连接器用于连接显示屏和主板,确保信号传输的稳定性和可靠性。在打印机中,用于连接控制板和显示模块,确保高效的通信和操作。
    使用建议:
    - 确保FPC/FFC的厚度在0.3 mm范围内。
    - 安装时应避免过度弯曲或拉扯FPC/FFC,以免损坏连接器。
    - 在高温环境下使用时,需确保连接器周围的温度不超过85°C,以保证最佳性能。

    兼容性和支持


    该连接器可与标准的FPC/FFC配合使用。供应商提供详尽的技术文档和客户支持服务,包括安装指南、维修手册和保修政策。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查FPC/FFC是否有杂质,确认尺寸是否符合要求。 |
    | 接触不良 | 清理触点,确保没有氧化或污渍。 |
    | 耐久性差 | 避免频繁插拔,减少不必要的机械应力。 |

    总结和推荐


    Rotary Backlock Connector 在高可靠性、环保材料和广泛应用方面表现出色。其双面接触设计提高了装配效率,广泛适用于消费电子和工业设备。虽然其成本可能略高于传统连接器,但考虑到其长期可靠性和性能,我们强烈推荐使用该产品。
    总之,Rotary Backlock Connector 是一款值得信赖的电子元器件,适用于需要高可靠性和高效装配的场合。

XF2M-0815-1A参数

参数
额定电流 500mA
触头镀层
连接器/触头类型 底部
板上高度 2.1mm
间距 500μm
扁平柔性类型 FPC
外壳颜色 自然色
针脚数 8pin
端接 焊盘
长*宽*高 8.1mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M-0815-1A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M-0815-1A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M-0815-1A XF2M-0815-1A数据手册

XF2M-0815-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.8188 ¥ 6.9352
250+ $ 0.7303 ¥ 6.0721
500+ $ 0.69 ¥ 5.7368
1500+ $ 0.6636 ¥ 5.4083
3000+ $ 0.6573 ¥ 5.3823
6000+ $ 0.6541 ¥ 5.3564
7500+ $ 0.6319 ¥ 5.175
10500+ $ 0.6319 ¥ 5.175
库存: 1000
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 173.38
