G6RL-1-ASI-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6RL系列, 24V 直流线圈电压, 切换电流10A, 单刀双掷
供应商型号: G6RL-1-ASI-DC24
供应商: Master
标准整包数: 5
OMRON/欧姆龙 其他继电器 G6RL-1-ASI-DC24

G6RL-1-ASI-DC24概述

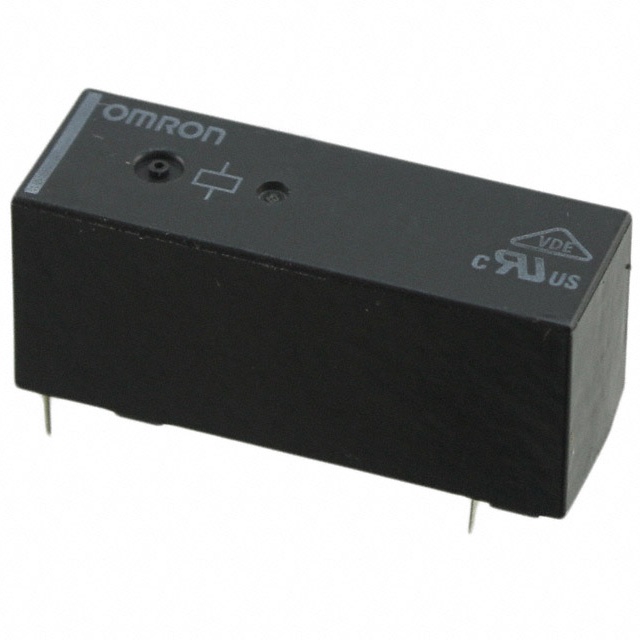

    G6RL PCB Power Relay

    1. 产品简介


    G6RL PCB Power Relay 是一款适用于电力控制和自动化系统的低轮廓(12.3毫米高)继电器,最大切换电流可达10安培。该继电器特别适用于需要可靠开关和高性能的应用场合,如锅炉控制、可编程逻辑控制器(PLC)、I/O端口、定时器和温度控制器。其紧凑的设计使其易于安装在印刷电路板(PCB)上,同时提供了广泛的额定电压选项以适应不同的应用场景。

    2. 技术参数


    - 低轮廓设计: 12.3 毫米
    - 最大切换能力: 2,500 VA (NO)
    - 绝缘强度: 5 kV
    - 爬电距离和间隙距离: 10 毫米
    - 冲击电阻: 高达 250 m/s²
    - P1 负载型号: 适用于2 x 200 W灯并联到点火变压器的负载
    - 温度范围: -40°C 至 85°C
    - 湿度范围: 5% 至 85%

    3. 产品特点和优势


    G6RL PCB Power Relay 的特点如下:
    - 低轮廓设计: 允许设备紧凑且高效地集成。
    - 高可靠性: 经过严格测试,确保在各种环境下均能稳定运行。
    - 高冲击和振动抵抗: 可承受高达 250 m/s² 的冲击,适用于恶劣环境。
    - 多种额定电压选项: 3 VDC 至 48 VDC,适用于不同类型的电源系统。
    - 广泛的应用范围: 适合用于多种工业控制和自动化设备中。

    4. 应用案例和使用建议


    应用案例:
    - 锅炉控制系统: 可以用于自动控制锅炉的工作状态,提高能源效率。
    - PLC 系统: 在自动化生产线中,用于信号传输和控制。
    - 定时器: 用于需要精确时间控制的应用,如照明控制。
    - 温度控制器: 可用于各种需要温度调节的场合。
    使用建议:
    - 选择合适的额定电压: 根据具体应用需求选择适当的额定电压。
    - 确保正确的安装方向: 根据说明书中的指示进行正确安装,以确保正常工作。
    - 考虑散热因素: 在高负荷条件下使用时,需考虑适当的散热措施。

    5. 兼容性和支持


    兼容性:
    - G6RL PCB Power Relay 具有标准的 PCB 接线端子,易于与现有的电子设备集成。
    - 同时提供全密封和防焊料飞溅版本,可根据具体需求选择。
    支持:
    - 提供详尽的技术文档和用户手册。
    - 厂商提供良好的售后服务和技术支持,确保用户能够充分利用该产品的功能。

    6. 常见问题与解决方案


    常见问题:
    1. 接触不良: 通过检查连接器和终端是否有损坏或腐蚀,可以有效解决问题。
    2. 过热现象: 降低负载或改善散热条件,避免因过热导致的故障。
    3. 启动缓慢: 检查电源电压是否符合要求,调整电源电压或更换电源适配器。
    解决方案:
    - 接触不良: 清洁和紧固连接器。
    - 过热现象: 加强散热或降低工作负载。
    - 启动缓慢: 确认电源电压符合要求,必要时调整电源适配器。

    7. 总结和推荐


    综合评估:
    - 主要优点: G6RL PCB Power Relay 以其低轮廓设计、高可靠性、抗冲击性和广泛的额定电压选项脱颖而出。这些特点使其成为工业自动化和控制应用的理想选择。
    - 推荐使用: 对于需要在恶劣环境中保持高度可靠性的应用,G6RL PCB Power Relay 是一个值得推荐的产品。无论是用于锅炉控制还是其他复杂的自动化系统,它都能提供卓越的性能和耐用性。
    总的来说,G6RL PCB Power Relay 是一款功能强大、可靠性高的电子元器件,适用于多种工业应用。无论是新项目开发还是现有系统的升级,都是一个理想的选择。

G6RL-1-ASI-DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28.5mm(长度)*12.3mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6RL-1-ASI-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RL-1-ASI-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RL-1-ASI-DC24 G6RL-1-ASI-DC24数据手册

G6RL-1-ASI-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.8755 ¥ 36.1081
50+ $ 3.3398 ¥ 30.5456
100+ $ 3.0956 ¥ 28.3125
300+ $ 2.9394 ¥ 26.8695
500+ $ 2.532 ¥ 22.8081
1000+ $ 2.4708 ¥ 22.2569
2500+ $ 2.4086 ¥ 21.6962
5000+ $ 2.4086 ¥ 21.6962
库存: 6332
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 180.54
