首页  >  产品百科  >  EE-SX872A

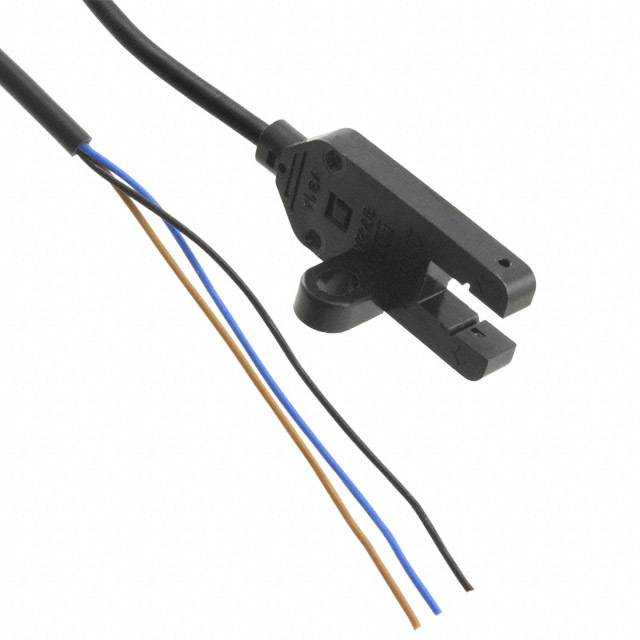

EE-SX872A

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, NPN输出, 检测范围5 mm
供应商型号: 8224677
供应商: 海外现货
标准整包数: 1

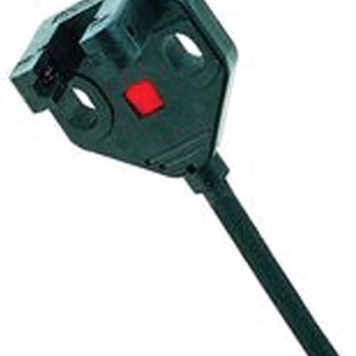

OMRON/欧姆龙 光电传感器 EE-SX872A

EE-SX872A概述


    产品简介


    EE-SX77/87 光电传感器
    EE-SX77/87 系列光电传感器是一款紧凑型薄型光电微传感器,具有易于安装的特点。这种传感器非常适合需要高密度安装的应用场景。此外,其指示灯可以从两个方向清晰可见,方便调试和监测。

    技术参数


    - 工作电压范围: 5 VDC 至 24 VDC(±10%)
    - 最大电流消耗:
    - NPN 输出模型:35 mA
    - PNP 输出模型:30 mA
    - 控制输出:
    - NPN 开路集电极:5 VDC 至 24 VDC,最大 100 mA 负载电流
    - PNP 开路集电极:5 VDC 至 24 VDC,最大 50 mA 负载电流
    - 响应频率: 最低 1 kHz(平均 3 kHz)
    - 环境照明限制: 最大 1000 lx 荧光灯
    - 工作温度范围: -25°C 至 +55°C
    - 存储温度范围: -30°C 至 +80°C(无结冰)
    - 工作湿度范围: 5% 至 85%
    - 存储湿度范围: 5% 至 95%(无冷凝)
    - 抗振动性: 在 20 Hz 到 2,000 Hz 频率范围内承受峰值加速度为 100 m/s² 的冲击
    - 抗冲击性: 在 X、Y 和 Z 方向上分别承受 500 m/s² 的冲击,每次冲击持续时间 3 次
    - 防护等级: IEC60529 IP60

    产品特点和优势


    1. 紧凑设计: 紧凑且纤薄的设计使得该传感器可以实现高密度安装。
    2. 双面可视: 指示灯可以在两个方向上可见,便于调试和故障诊断。
    3. 宽电压范围: 支持从 5 VDC 到 24 VDC 的工作电压范围,提高了灵活性和适用性。
    4. 良好的机械可靠性: 具备较强的抗振动和抗冲击能力,能够在恶劣环境中稳定运行。
    5. 多功能输出模式: 提供 NPN 和 PNP 输出选项,以适应不同的应用场景需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于工厂自动化生产线上的物体检测和位置监控。
    - 安防系统:用于门禁控制系统中的门开启状态监测。
    - 包装机械:用于包装流水线上的物品计数和分拣。
    使用建议:
    - 在安装时注意传感器的光学轴对准,确保最佳检测效果。
    - 避免直接暴露于强光源下,以防干扰传感器的工作状态。
    - 在进行安装和接线时,建议遵循安全操作指南,避免因错误连接导致设备损坏。

    兼容性和支持


    - 兼容性: EE-SX77/87 可以与其他标准电气设备和传感器配合使用,适用于多种工业控制场合。
    - 厂商支持: Omron 提供全面的技术支持和售后服务,包括保修期内免费维修服务。如果用户有任何疑问或需要技术支持,可以直接联系 Omron 代表。

    常见问题与解决方案


    - 问题: 传感器无法正常工作。
    - 解决方法: 检查电源电压是否在规定的范围内,确认接线正确无误,并检查是否有外部光源干扰。
    - 问题: 输出信号不稳定。
    - 解决方法: 确认检测对象是否符合要求,调整传感器的位置和角度以优化检测效果。
    - 问题: 传感器受振动影响较大。
    - 解决方法: 使用合适的减震措施,例如安装在抗震垫上或选用更加稳定的安装方式。

    总结和推荐



    总结

    :
    EE-SX77/87 光电传感器凭借其紧凑的设计、双面指示灯和宽泛的工作条件,在多种工业应用场景中表现出色。特别是其良好的抗振动和抗冲击能力,使其成为一种可靠的工业检测设备。
    推荐:
    考虑到其多样化的功能和广泛的应用范围,我们强烈推荐 EE-SX77/87 光电传感器给那些需要高精度检测和可靠性的客户。无论是工厂自动化、安防系统还是包装机械,这款传感器都能提供稳定可靠的性能。

EE-SX872A参数

参数
颜色感应 -
最小工作供电电压 5V
输出类型 NPN
响应时间 -
波长 940nm
感应方式 Through-Beam
最大工作供电电压 24V
光源 红外
感应距离 5mm
长*宽*高 19.1mm*12.3mm*31.1mm
安装方式 导线安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

EE-SX872A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX872A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX872A EE-SX872A数据手册

EE-SX872A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 404.9072
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 404.9
直接购买
加入购物车
