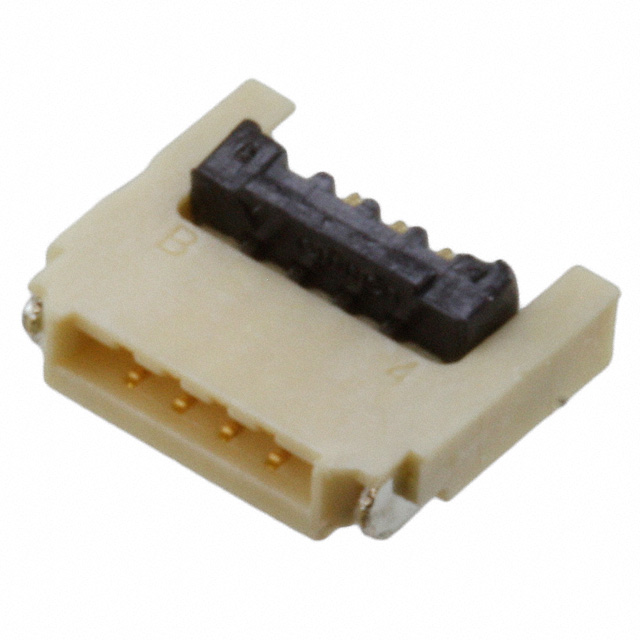

XF2U-0415-3A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 4pin 自然色 880μm FPC 500mA 金 底部 贴片安装
供应商型号: ET-1430942
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF2U-0415-3A

XF2U-0415-3A概述


    产品简介


    XF2U是一款适用于柔性印刷电路板(FPC)的旋转背锁连接器。它具有0.5毫米间距的双接触点设计,能够有效减少零件数量并提升设计灵活性。该连接器特别适合应用于需要超薄设计的消费电子产品、通信设备及工业控制系统等领域。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大60 mΩ(20 mV DC,100 mA)
    - 绝缘电阻:最小100 MΩ(250 V DC)
    - 耐压强度:250 V AC持续1分钟(漏电流最大1 mA)
    - 插拔寿命:至少20次
    - 操作温度范围:−30°C至85°C(无结霜或凝露)
    材料与表面处理
    - 外壳材料:LCP树脂(UL94 V-0)
    - 滑块材料:LCP树脂(UL94 V-0)
    - 接触材料:弹簧铜合金/镍基底(2 μm),金镀层(0.15 μm)
    - 固定扣材料:铜合金/锡镀层(2 μm)

    产品特点和优势


    - 超薄设计:0.9毫米的低轮廓设计和3.5毫米的深度,适用于空间受限的应用场景。
    - 高可靠性:采用金镀层提高电气性能稳定性。
    - 高接触密度:通过双接触点设计减少零件数量,同时保持高性能。
    - 环境友好:符合RoHS标准且为无卤素产品,满足环保要求。

    应用案例和使用建议


    应用案例
    XF2U连接器广泛用于智能手机和平板电脑的柔性印刷电路板连接,这些设备通常需要小尺寸和高可靠性的连接解决方案。此外,它也被应用于工业控制设备中,以实现高密度连接。
    使用建议
    为了确保最佳性能,建议严格按照技术手册中的推荐尺寸进行FPC的安装。在插入FPC时要轻柔操作,避免过度弯曲或拉扯,以免损坏连接器结构。在装配过程中,建议使用适当的夹具以保持FPC与连接器的良好对齐。

    兼容性和支持


    XF2U系列连接器支持多种不同的型号配置,以适应不同数量的引脚需求。OMRON提供了详尽的技术文档和支持服务,帮助客户解决各种使用中的问题。如有任何疑问,可随时联系OMRON的代表获取支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时出现卡顿 | 确保FPC与连接器的引脚完全对齐,并检查是否有异物堵塞 |
    | 接触不良 | 检查连接器和FPC是否干净,重新清洁接触面 |

    总结和推荐


    综上所述,XF2U连接器以其独特的设计和卓越的性能,在超薄电子设备和高密度应用场合中表现出色。它不仅具有优秀的机械和电气特性,还具有出色的环境友好性和广泛的适用范围。对于需要紧凑设计和高可靠性的应用场合,我们强烈推荐使用XF2U连接器。

XF2U-0415-3A参数

参数
端接 焊盘
间距 500μm
额定电流 500mA
触头镀层
扁平柔性类型 FPC
外壳颜色 自然色
连接器/触头类型 底部
板上高度 880μm
针脚数 4pin
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
