E3S-AD12

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, E3S系列, NPN输出, 检测范围700 mm
供应商型号: E3S-AD12-ND
供应商: Digi-Key
标准整包数: 1

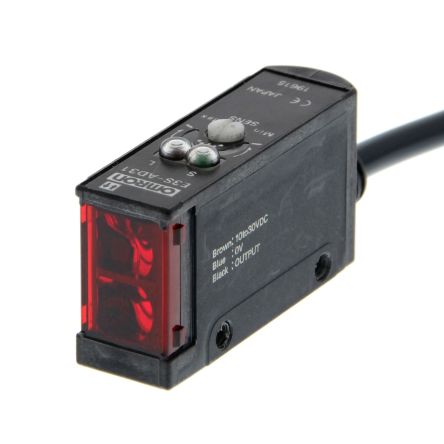

OMRON/欧姆龙 光电传感器 E3S-AD12

E3S-AD12概述

    CSME3S-ADSE111 技术手册解析

    1. 产品简介


    本产品是一款内置放大器的光电传感器(中型尺寸),型号为E3S-A。它适用于通过光束传输和反射式检测的应用,能够用于检测透明、半透明和不透明物体。由于其高灵敏度和快速响应时间,广泛应用于工业自动化控制、机器人技术、物料搬运系统等领域。

    2. 技术参数


    | 参数类别 | 技术参数 |

    | 检测方式 | 透射式,反射式,漫反射式 |
    | 检测距离(典型值) | 透射式:7米;反射式:2米;漫反射式:10至200毫米 |
    | 环境光照 | 白炽灯:5000lx;阳光:10000lx |
    | 工作温度范围 | 操作:-25°C至55°C;存储:-40°C至70°C |
    | 防护等级 | IEC IP67;NEMA:4X(仅限室内) |
    | 电源电压 | 10至30VDC,包含纹波(p-p) 10% |
    | 输出电流 | 20mA(透射式和反射式),35mA(漫反射式) |
    | 控制输出 | 开路集电极输出(NPN或PNP) |
    | 响应时间 | 0.5毫秒最大 |

    3. 产品特点和优势


    - 高灵敏度:透射式可检测7米距离内的物体,反射式可达2米,漫反射式覆盖10到200毫米的距离。
    - 宽工作温度范围:适应-25°C至55°C的工作环境,确保在各种条件下可靠运行。
    - 高性能防护等级:达到IEC IP67标准,防尘防水性能优异。
    - 易于安装:预接线(标准长度2米)或M12连接器两种形式,适合不同需求。
    - 多功能诊断:具备自我诊断和外部诊断功能,确保系统的稳定性。

    4. 应用案例和使用建议


    - 案例1:生产线监控:在自动化生产线上使用反射式传感器,监测物体的到达和离开。由于其高灵敏度和大检测范围,可以有效地避免漏检。
    - 建议:建议结合外部诊断功能定期检查传感器状态,确保长期稳定运行。同时,注意保持检测区域清洁,以避免灰尘或污垢影响检测效果。

    - 案例2:物料输送系统:在物料输送系统中使用漫反射式传感器,检测材料的存在。由于其短检测距离(10至200毫米),可以精确地控制材料的分拣和装载。
    - 建议:建议将传感器安装在材料运输路径的侧边或上方,确保传感器能够准确检测到材料。如果需要更长的检测距离,考虑使用多传感器组合。

    5. 兼容性和支持


    - 兼容性:E3S-A系列传感器可与多种其他光电传感器和控制系统兼容,便于集成到现有的工厂自动化系统中。
    - 支持:厂商提供全面的技术支持和服务,包括安装指南、调试工具和技术文档。客户还可以访问在线论坛获取更多的应用案例和故障排除技巧。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作:可能是因为电源电压不足或接线错误。
    - 解决方案:检查电源电压是否在10至30VDC范围内,确保正确接线并检查接线端子是否有松动。

    - 问题2:响应时间不稳定:可能是因为周围环境的干扰。
    - 解决方案:尝试增加传感器周围的屏蔽措施,减少电磁干扰的影响。也可以尝试调整传感器的设置,选择合适的检测模式。

    7. 总结和推荐


    综上所述,E3S-A系列内置放大器的光电传感器在灵敏度、响应时间和环境适应性方面表现出色,适合广泛的应用场景。无论是工业自动化还是物料搬运系统,都能发挥重要作用。强烈推荐使用这款高性能的产品,尤其是在需要高精度检测的应用场合。

E3S-AD12参数

参数
波长 -
颜色感应 -
最大工作供电电压 30V
响应时间 500μs
光源 红外 (880nm)
感应方式 Diffuse,Reflective
输出类型 NPN
感应距离 700mm
最小工作供电电压 10V
长*宽*高 40mm*12.4mm*22.3mm
零件状态 在售
包装方式 散装

E3S-AD12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3S-AD12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3S-AD12 E3S-AD12数据手册

E3S-AD12封装设计

查看详情并下载
Symbol
Footprint
3D Model
