E3S-CT66

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, E3S系列, NPN/PNP输出, 检测范围0 → 30 m
供应商型号: Z11191-ND
供应商: Digi-Key
标准整包数: 1

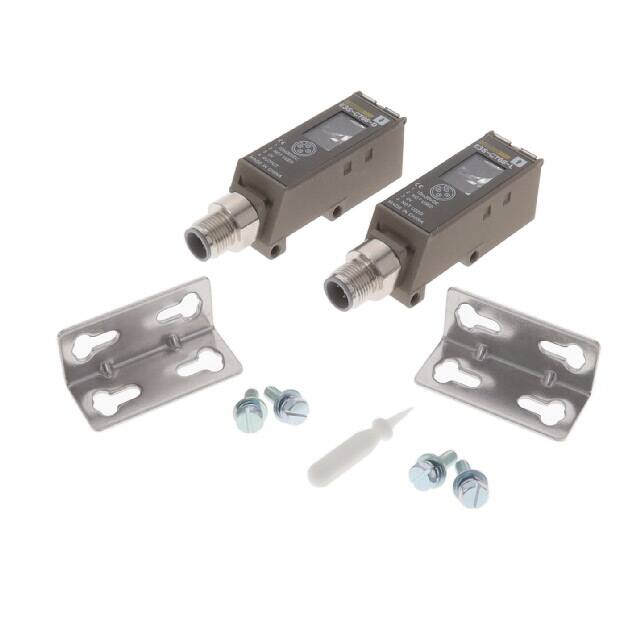

OMRON/欧姆龙 光电传感器 E3S-CT66

E3S-CT66概述


    产品简介


    E3S-C 系列传感器是一款远距离金属外壳光电传感器,具有先进的模糊逻辑互扰保护功能。该系列产品主要用于通过光束(Through-beam)、偏振反光(Polarized Retroreflective)和漫反射(Diffuse Reflective)方式实现感应。其广泛应用于自动化生产线、物流仓储系统以及各种工业检测场合,能够提供稳定可靠的检测信号。

    技术参数


    | 参数项 | 规格值 |

    | 检测方式 | 通过光束、偏振反光、漫反射 |
    | 供电电压 | 10到30 VDC,±10% |
    | 电流消耗 | 发射和接收端最大电流消耗为50mA |
    | 检测距离 | 0到30m(98.43ft),通过光束 |
    | 检测距离 | 0到3m(9.84ft),偏振反光 |
    | 检测距离 | 0到70cm(27.56in),漫反射 |
    | 重复性误差 | 最大为±10% |
    | 互扰保护 | 可选配置 |
    | 光源 | 脉冲调制红外LED(880nm) |
    | 操作模式 | 光ON/暗ON,可切换 |
    | 输出模式 | NPN或PNP,可切换 |
    | 最大负载电流 | 100mA |
    | 响应时间 | OFF 1ms最大,ON 1ms最大 |
    | 防护等级 | IP67,NEMA 4X, 6P |
    | 振动抗性 | 10Hz到2kHz,双幅度1.5mm或300m/s²(约30G)|
    | 冲击抗性 | 1000m/s²(约100G) |
    | 工作温度范围 | 操作:-25°C到55°C,存储:-40°C到70°C |

    产品特点和优势


    E3S-C 系列传感器拥有独特的模糊逻辑互扰保护功能,能有效避免安装相邻传感器时可能产生的干扰。此外,传感器采用金属外壳设计,具备出色的振动和冲击抗性,适用于严苛的工作环境。产品配备了M12插件连接器,便于快速安装与维护。多样化的检测方式也增加了产品的灵活性和适用范围。

    应用案例和使用建议


    E3S-C系列传感器被广泛应用于需要长距离检测的自动化生产线上。例如,在物流中心用于货物追踪时,可通过设置适当的检测距离确保准确的物品位置检测。对于不同类型的检测对象,可根据具体要求选择合适的检测方式。为了提高可靠性,建议定期检查并调整传感器的灵敏度,确保在不同的应用场景下均能发挥最佳性能。

    兼容性和支持


    该系列传感器支持多种标准电缆连接方式,包括2米直角和45度接头,以及5米和10米延长线。此外,E3S-C系列产品还提供了配套的反射器和支架,方便进行现场安装。制造商提供详细的安装指南和技术支持,确保用户能够顺利进行产品部署。

    常见问题与解决方案


    1. 传感器输出不稳定
    - 解决方案:检查电源电压是否稳定,确认电源线没有受到电磁干扰。同时,适当调整传感器的灵敏度设置,确保其处于最佳状态。
    2. 传感器检测距离异常
    - 解决方案:首先检查检测对象表面是否清洁,无遮挡物;其次,检查是否有相邻传感器干扰;最后,考虑调整传感器角度或者更换更合适的检测方式。

    总结和推荐


    总体而言,E3S-C系列传感器以其卓越的性能、稳定的输出和高度的应用灵活性,成为许多工业领域的理想选择。特别是其强大的互扰保护功能和广泛的适用范围,使其在市场上具有较高的竞争力。我们强烈推荐这一系列产品给寻求高性能光电传感器的用户。

E3S-CT66参数

参数
最小工作供电电压 12V
输出类型 NPN/PNP
颜色感应 -
波长 -
响应时间 1ms
光源 红外 (880nm)
最大工作供电电压 24V
感应距离 30m
感应方式 Through-Beam
长*宽*高 74mm*40.4mm*32.2mm
零件状态 在售
包装方式 散装

E3S-CT66厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3S-CT66数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3S-CT66 E3S-CT66数据手册

E3S-CT66封装设计

查看详情并下载
Symbol
Footprint
3D Model
