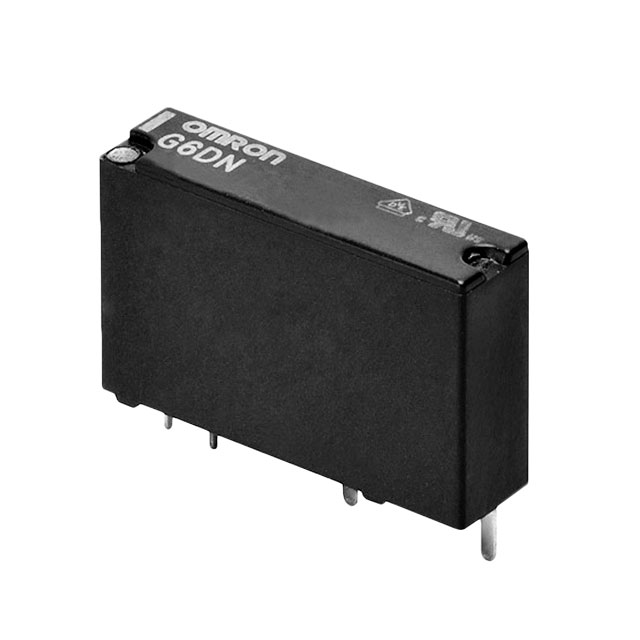

G6DN-1A-L DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6DN系列, 12V 直流线圈电压, 切换电流5A, 单刀单掷
供应商型号: G6DN-1A-L DC12
供应商: 国内现货
标准整包数: 500
OMRON/欧姆龙 其他继电器 G6DN-1A-L DC12

G6DN-1A-L DC12概述

    G6DN PCB Power Relay 技术手册

    产品简介


    G6DN是一款专为开关5A负载而设计的继电器,主要用于电源控制领域。该继电器具有5mm的紧凑设计(尺寸为20×5.08×12.5 mm),适合安装在PCB板上。它的主要应用包括可编程控制器输出、温度控制、楼宇自动化系统及控制系统输出等。

    技术参数


    | 参数类型 | 规格 |

    | 继电器极数 | 1-pole |
    | 接触形式 | SPST-NO (单刀单掷常开) |
    | 封装等级 | 全密封 |
    | 额定电压 (VDC) | 4.5, 5, 12, 24 |
    | 额定电流 (A) | 5A (250 VAC, 30 VDC) |
    | 必须动作电压 (VDC) | 160% 额定电压 (最大) |
    | 必须释放电压 (VDC) | 5% 额定电压 (最小) |
    | 最大功率消耗 (mW) | 约110 (5VDC) / 约180 (5VDC) |
    | 最高接触电阻 (mΩ) | 100 mΩ (最大) |
    | 操作时间 (ms) | 10 ms (最大) |
    | 释放时间 (ms) | 5 ms (最大) |
    | 绝缘电阻 (MΩ) | 1,000 MΩ (最小, 500 VDC) |
    | 耐压强度 | 3,000 VAC (1分钟, 50/60 Hz) |

    产品特点和优势


    1. 紧凑设计:5毫米宽度和小型化设计使其适用于有限空间的安装需求。
    2. 高可靠性:采用交叉双接触结构确保高可靠性,最大100 K次操作。
    3. 低功耗:最小的110 mW功耗使得这款继电器能够高效运行。
    4. 高标准绝缘:满足EN61010-1和EN61010-2-201标准,具备强化绝缘能力。
    5. 广泛适用性:可用于各种工业控制系统,具有广泛的适用性和市场竞争力。

    应用案例和使用建议


    - 应用场景:该继电器可应用于各种环境监测设备、自动控制装置以及各类控制系统中。
    - 使用建议:为了达到最佳性能,建议在使用过程中保持环境温度和湿度的稳定,并避免冲击和振动影响。另外,需要注意的是,当继电器被侧向安装时,必须在标记方向正确的情况下工作。

    兼容性和支持


    - 兼容性:G6DN继电器与常见的电路板和连接器兼容。
    - 支持和服务:制造商提供详细的技术文档和支持服务,包括常见问题解答和技术指导。此外,可以联系当地的区域联系人获取更多帮助。

    常见问题与解决方案


    1. 问题:操作电压超出范围。
    - 解决方案:请确认所选型号的操作电压符合要求,并检查是否有外部干扰。
    2. 问题:接触电阻过高。
    - 解决方案:检查接线端子是否松动或污染,必要时重新焊接或清洁。
    3. 问题:继电器无法正常工作。
    - 解决方案:检查供电电源是否正常,确认连接线路无误后,重启设备尝试。

    总结和推荐


    G6DN继电器凭借其独特的设计理念和卓越的性能,在同类产品中脱颖而出。它不仅具备强大的功能和可靠的表现,还具有广泛的应用范围和良好的市场表现。鉴于其诸多优势,强烈推荐用于各种工业控制系统,尤其是需要紧凑设计和高可靠性的场合。

G6DN-1A-L DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm*5.05mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

G6DN-1A-L DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6DN-1A-L DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6DN-1A-L DC12 G6DN-1A-L DC12数据手册

G6DN-1A-L DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
