EE-SX954P-R 1M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, PNP输出, 检测范围5 mm
供应商型号: 653-EESX954PR1M
供应商: Mouser
标准整包数: 1

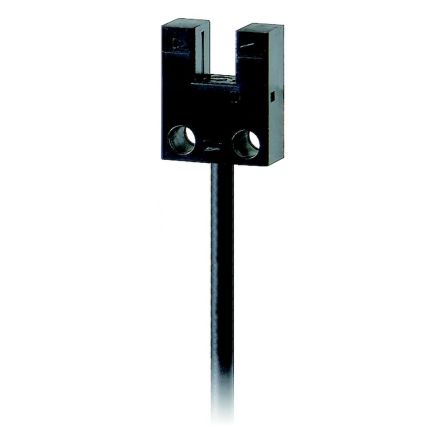

OMRON/欧姆龙 光电传感器 EE-SX954P-R 1M

EE-SX954P-R 1M概述

    Ultra-Compact Pre-wired Photomicrosensor (Non-modulated) EE-SX95

    产品简介


    产品类型与主要功能
    EE-SX95是一款超紧凑型预接线光电微传感器,无需调制光。它具备可靠的传感槽深度达6.5毫米,能够精确检测微小物体。该传感器提供光ON和暗ON两种输出模式,并且所有型号均可选标准电缆或柔性机器人电缆。
    应用领域
    EE-SX95广泛应用于工业自动化、机器人系统、质量控制等领域,用于实现高精度的物体检测和定位。

    技术参数


    - 安装方式:可以使用M2或M3螺丝安装。
    - 传感槽深度:可靠性的最佳水平达到6.5毫米(基于2013年4月欧姆龙调查)。
    - 指示灯:高亮指示灯,可以从四个方向确认状态。
    - 电源电压:5到24 VDC ±10%,最大纹波(峰峰值)为10%。
    - 电流消耗:最大电流消耗为15mA。
    - 控制输出:最大负载电流为50mA,OFF电流最大为0.5mA。
    - 响应频率:最低响应频率为1kHz,平均为3kHz。
    - 工作温度范围:操作时为-25至55°C,存储时为-30至80°C。
    - 湿度范围:操作时为5%至85%,存储时为5%至95%。
    - 振动和冲击:振动耐受性最高可达2000Hz,最大加速度150m/s²;冲击耐受性最高为500m/s²。

    产品特点和优势


    - 易于安装:可以通过M2或M3螺丝进行安装,易于替换现有传感器。
    - 精准测量:6.5毫米深的传感槽减少了检测对象与槽底接触的可能性,提高了机械设计的容差。
    - 多功能指示灯:高亮度指示灯可以方便从多个方向确认状态,增强了安装灵活性。
    - 多重输出配置:提供光ON和暗ON两种输出模式,支持标准电缆和机器人电缆。

    应用案例和使用建议


    应用案例
    一个典型的案例是在机器人系统中使用EE-SX95进行精密定位和尺寸测量。在某些自动化生产线中,EE-SX95可用于对流水线上经过的产品进行尺寸和位置检查。
    使用建议
    - 确保传感器安装在平坦表面,并使用M3或M2.0螺丝固定。
    - 当传感器位于外部光线干扰较大的地方时,应尽量减少外部光源的影响。
    - 避免将传感器安装在含有灰尘、油雾或腐蚀性气体的地方。

    兼容性和支持


    兼容性
    EE-SX95传感器与多种连接器兼容,如具有2米长的锁紧连接器(型号EE-1016-R)。这些连接器确保了与设备的良好兼容性。
    支持
    欧姆龙公司提供产品保修服务,确保产品在12个月内免费维修或更换。此外,公司网站提供了详细的技术支持文档和用户指南。

    常见问题与解决方案


    - Q: 如何避免短路?
    A: 使用传感器时不要直接将负载连接到电源上,以免造成短路。使用负载短路保护电路可以有效防止此类问题。

    - Q: 如何正确选择电阻值?
    A: 如果传感器使用开漏极输出,则可以将一个电阻连接到电源和输出之间以适应电压输入设备。一般选择4.7kΩ的电阻,对于24V电源,瓦数一般为1/2W,12V电源下为1/4W。

    总结和推荐


    综合评估
    EE-SX95是一款高度可靠、灵活易用的光电微传感器,特别适合工业自动化和机器人系统。它具有优异的性能参数和多样的安装选项,非常适合需要高精度检测的应用场合。
    推荐使用
    强烈推荐在需要高精度检测和灵活安装的场合使用EE-SX95。其出色的耐用性和稳定性使其成为众多应用的理想选择。

EE-SX954P-R 1M参数

参数
响应时间 -
最大工作供电电压 -
最小工作供电电压 -
光源 -
输出类型 Phototransistor
波长 -
感应距离 5mm
感应方式 Through-Beam
颜色感应 -
安装方式 导线安装,底座安装,通孔安装
零件状态 在售
包装方式 散装

EE-SX954P-R 1M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX954P-R 1M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX954P-R 1M EE-SX954P-R 1M数据手册

EE-SX954P-R 1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.446 ¥ 240.3687
10+ $ 27.918 ¥ 235.9071
25+ $ 26.8596 ¥ 226.9636
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 240.36
