ZX2-LD100L 0.5M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: 135mm Semiconductor Laser 35.5mm*22.6mm*47.5mm
供应商型号: CGC-ZX2-LD100L 0.5M
供应商: 海外现货
标准整包数: 1

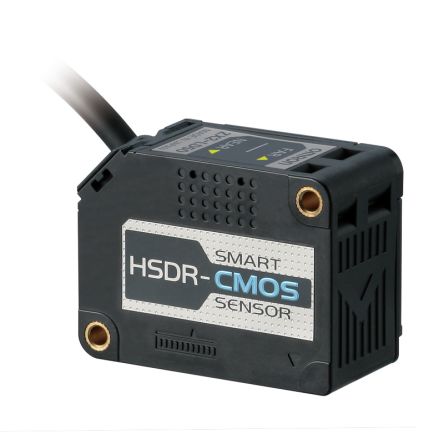

OMRON/欧姆龙 光电传感器 ZX2-LD100L 0.5M

ZX2-LD100L 0.5M概述

    智能传感器系列:激光位移传感器CMOS型(ZX2系列)

    产品简介


    智能传感器系列ZX2是一款采用CMOS技术的激光位移传感器。它广泛应用于工业自动化、机器人手定位、印刷电路板双面检测、晶圆厚度测量等领域。该系列产品具有高分辨率、线性度极佳和温度稳定性的特点,能够确保在各种环境下提供精确可靠的测量结果。

    技术参数


    - 测量范围:50mm±10mm(线性模式),100mm±35mm(点模式)
    - 分辨率:1.5μm(线性模式),5μm(点模式)
    - 线性度:线性模式±0.05%F.S.(50mm范围内);±0.10%F.S.(全范围)
    - 响应时间:30μs
    - 温度特性:0.02%F.S./°C(对应于4μm变化,以ZX2-LD50为例)
    - 防护等级:IP67
    - 输出类型:电流输出(4至20mA),电压输出(±5V或1至5V)
    - 工作环境:工作温度0至+50°C,存储温度-15至+70°C,湿度35%至85%RH

    产品特点和优势


    ZX2系列激光位移传感器具有以下显著优势:
    - 高精度测量:能够在各种材料和表面条件下实现稳定的高精度测量,适用于金属、基材、弹性体和透明材料。
    - 智能调整功能:通过单个按钮即可实现自动调校,适应不同物体和表面条件,无需人工调节。
    - 多模式调校:单次按压、三次按压和五次按压分别对应不同的稳定检测配置。
    - 实时监测:内置激光寿命显示功能,能够及时通知用户激光器状态,避免因维护不及时而引起的停机。
    - 紧凑设计:传感器头尺寸小,适合狭小空间安装,同时具备IP67防护等级,可在恶劣环境中稳定工作。

    应用案例和使用建议


    ZX2系列传感器广泛应用于多个领域,如机器人手定位、印刷电路板双面检测、晶圆厚度测量、低轮廓连接器组装等。以下是一些具体的应用实例和使用建议:
    - 机器人手定位:确保传感器头在移动时保持稳定测量,可利用其快速响应时间和高分辨率的优势。
    - 晶圆厚度测量:由于需要极高精度,建议选用线性模式进行测量,以确保精度达到1.5μm。
    - 低轮廓连接器组装:由于连接器体积小,需要高精度传感器,可以考虑使用点模式进行测量,精度可达5μm。

    兼容性和支持


    ZX2系列传感器与多种Omron品牌的放大器单元兼容,如ZX2-LDA11和ZX2-LDA41。此外,计算单元ZX2-CAL提供了额外的功能支持,如厚度计算和互干扰抑制等。厂商提供全面的技术支持和售后服务,帮助用户解决各类问题并保证设备长期稳定运行。

    常见问题与解决方案


    根据技术手册内容,以下是用户可能遇到的一些问题及相应的解决方案:
    - Q1:传感器无法正常工作
    - A1:检查电源连接是否正确,确认传感器是否处于正常工作温度范围内。
    - Q2:测量结果不稳定
    - A2:尝试使用智能调校功能重新校准传感器,确保环境光线和温度没有剧烈变化。
    - Q3:激光器寿命结束
    - A3:观察传感器头部的LED指示灯,确认是否需要更换激光器,并联系供应商进行更换。

    总结和推荐


    综上所述,ZX2系列激光位移传感器凭借其高精度、稳定性和智能调校功能,在工业自动化领域表现出色。特别是其强大的测量能力和在各种材料上的广泛应用,使其成为高端制造过程的理想选择。对于追求高精度和可靠性的用户,强烈推荐使用ZX2系列激光位移传感器。

ZX2-LD100L 0.5M参数

参数
颜色感应 -
响应时间 -
感应距离 135mm
最大工作供电电压 -
感应方式 -
最小工作供电电压 -
光源 Semiconductor Laser
波长 -
输出类型 -
长*宽*高 35.5mm*22.6mm*47.5mm
零件状态 在售
包装方式 散装

ZX2-LD100L 0.5M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZX2-LD100L 0.5M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 ZX2-LD100L 0.5M ZX2-LD100L 0.5M数据手册

ZX2-LD100L 0.5M封装设计

查看详情并下载
Symbol
Footprint
3D Model
