首页  >  产品百科  >  E3SGS3E4

E3SGS3E4

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, E3S系列, NPN输出, 检测范围30 mm
供应商型号: TS-E3SGS3E4
供应商: 海外现货
标准整包数: 1

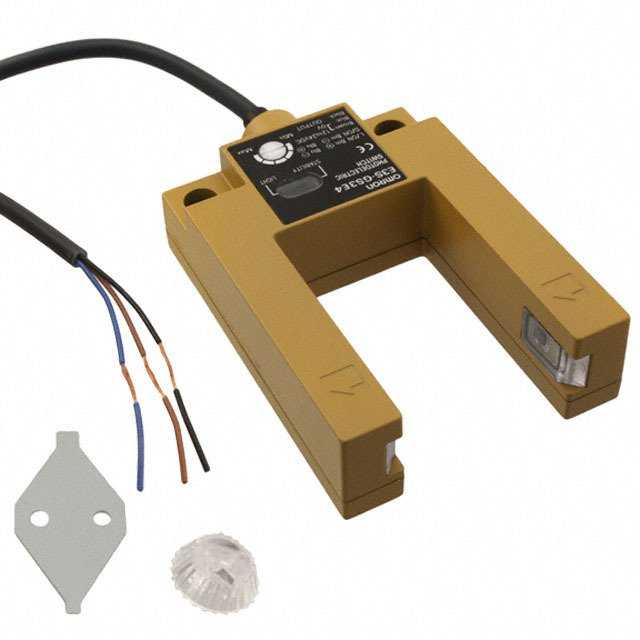

OMRON/欧姆龙 光电传感器 E3SGS3E4

E3SGS3E4概述

    电子元器件产品技术手册解析
    本文将对光电传感器E3S-G的技术手册进行深入解析,涵盖了其基本介绍、技术参数、产品特点、应用案例及使用建议、兼容性和支持等方面的内容。

    1. 产品简介


    E3S-G是一款光电传感器,采用沟槽式设计,配备内置直流放大器。根据不同的型号,它可以检测透明薄膜上的标记(如E3S-GS1E4),或者边缘、标签和标记(如E3S-GS3E4)。这类传感器广泛应用于自动化设备、包装机械、印刷设备等领域,能够提供精确的位置和距离检测功能。

    2. 技术参数


    | 参数 | E3S-GS1E4/E3S-GS1B4/E3S-GS1RE4A/E3S-GS1RB4A/E3S-GS1GE4A/E3S-GS1GB4A |

    | 供电电压 | 12到24 VDC,纹波(峰峰值):最大10% |
    | 工作电流 | 最大40 mA |
    | 感测距离 | 1厘米/3厘米 |
    | 输出负载 | E3S-GS1E4和E3S-GS1RE4A:最大80 mA;E3S-GS1B4和E3S-GS1RB4A:最大100 mA |
    | 输出电压 | 最大2 V |
    | 响应时间 | ON/OFF时的最大1 ms |
    | 操作模式 | 线路选择(参考“输出电路”) |

    3. 产品特点和优势


    E3S-G的主要优势包括:
    - 高精度:能够检测微小的距离变化,适用于高精度的应用场合。
    - 指示灯:内置光线和稳定性指示灯,便于调试和故障诊断。
    - 坚固耐用:具备IP65/IP67防护等级,适应多种恶劣的工作环境。
    - 多功能配置:通过线选方式实现不同的操作模式,满足不同应用场景的需求。

    4. 应用案例和使用建议


    E3S-G系列光电传感器因其精准度和稳定性,在多个工业领域中得到了广泛应用。例如,在包装机械中用于检测透明薄膜上的标记;在印刷设备中用于识别边缘和标签。用户在使用时应注意:
    - 确保传感器安装位置无强烈光线干扰,以避免误触发。
    - 调整感测距离时要确保目标物体处于有效范围内。

    5. 兼容性和支持


    E3S-G系列传感器通常与标准继电器或逻辑电路兼容。厂商提供了详尽的用户手册和技术支持服务,有助于用户更好地理解和使用产品。此外,厂商还可能提供定制化解决方案,帮助用户解决特定应用场景下的需求。

    6. 常见问题与解决方案


    根据手册中的信息,常见的问题及其解决方法如下:
    - 问题:传感器不工作。
    - 解决方案:检查供电电压是否正常,确认连接线缆无破损且正确接线。
    - 问题:检测不稳定。
    - 解决方案:调整传感器的灵敏度设置,确保目标物体位于最佳感测范围内。
    - 问题:指示灯不亮。
    - 解决方案:检查电源供应是否稳定,确认连接线路无断开情况。

    7. 总结和推荐


    E3S-G系列光电传感器以其高精度、稳定性和易于使用的特性,在众多工业应用中表现出色。对于需要精确距离和位置检测的应用场景,这款传感器是一个理想的选择。建议在购买和使用前详细阅读技术手册,并咨询专业技术人员以获得最佳的使用体验。

E3SGS3E4参数

参数
输出类型 NPN
响应时间 1ms
感应距离 30mm
感应方式 Through-Beam
颜色感应 -
最大工作供电电压 24V
光源 红外
最小工作供电电压 12V
波长 -
长*宽*高 83.6mm*52mm*20mm
零件状态 在售
包装方式 盒装

E3SGS3E4厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3SGS3E4数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3SGS3E4 E3SGS3E4数据手册

E3SGS3E4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 323.91 ¥ 2753.235
5+ $ 304.5393 ¥ 2588.5841
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2753.23
