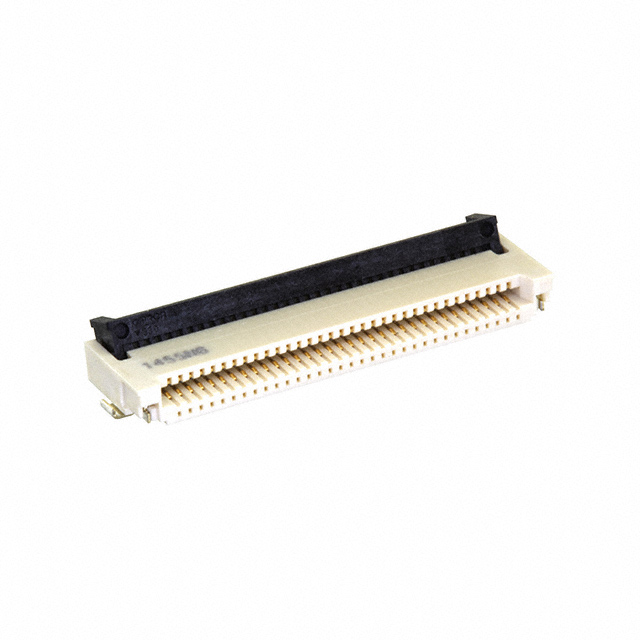

XF3M-3315-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距33p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: J-OMRO-0129316
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M-3315-1B-R100

XF3M-3315-1B-R100概述


    产品简介


    XF3M Rotary Backlock Connector
    XF3M 是一款专为柔性印刷电路(FPC)和柔性扁平电缆(FFC)设计的旋转锁扣连接器。该系列提供两种型号:0.5mm 和 1.0mm 接触间距,具有双侧接触或单侧上部接触选项。这些连接器的主要优势在于改进了 FPC/FFC 电缆的插入体验,并通过 "Sure Lock" 感觉确认正确的连接状态。此外,XF3M 连接器采用金或锡镀层,具备多种针数选择(最多可达80针),适用于多种应用场合。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大 50 mΩ(20 mV DC 最大值,100 mA 最大值)
    - 绝缘电阻:最小 100 MΩ(250 V DC)
    - 耐压强度:250 V AC 持续1分钟(泄漏电流:最大1mA)
    - 插拔寿命:
    - 金镀层:20次
    - 锡镀层:10次
    - 工作温度范围:−30°C 至 +85°C(无霜冻或凝露)
    材料与表面处理
    - 外壳:LCP树脂(UL94 V-0)/自然色(灰色)
    - 滑块:LCP树脂(UL94 V-0)/黑色
    - 触点:弹簧铜合金/镍基底(1.5 μm)
    - 镀层:金镀层触点(薄镀层)
    - 锁扣件:铜合金/锡镀层(1 μm)

    产品特点和优势


    XF3M 连接器具备多项显著特点:
    1. 可靠的插入和锁定机制:确保FPC/FFC电缆可靠连接并提供明确的锁定感。
    2. 多样化的选择:提供不同接触间距、镀层材料和接触类型(双侧或单侧上部)以满足各种需求。
    3. 环境友好:所有产品符合RoHS标准,并且是无卤素设计,确保环保。
    4. 广泛的适用性:适应多种工作环境,能够在−30°C 至 +85°C 的范围内稳定运行。

    应用案例和使用建议


    XF3M 连接器广泛应用于消费电子、工业控制、医疗器械和通信设备等领域。例如,在一个典型的应用场景中,XF3M 可用于便携式医疗设备中,确保设备在高湿度或高温环境中仍能正常工作。为了确保最佳性能,建议根据应用的具体需求选择合适的接触间距和镀层材料。此外,正确安装连接器,保证接触面清洁无污渍,并定期检查连接器状态,可以延长其使用寿命。

    兼容性和支持


    - 兼容性:XF3M 系列连接器与多种FPC/FFC电缆兼容,适用于不同尺寸和厚度的电缆。
    - 支持服务:供应商提供详尽的技术文档和售后服务,客户可以通过咨询厂商代表获取更多产品信息和支持。

    常见问题与解决方案


    - Q1: 如何判断XF3M连接器是否已正确安装?
    - A1: 观察滑块位置,确保连接器在锁定状态下保持正确的位置。

    - Q2: 在安装过程中,如果发现连接器插针出现弯曲,应该如何处理?
    - A2: 首先确认插入方向正确,如果插针仍然弯曲,可以尝试重新插入或更换新的连接器。

    - Q3: 如何确定合适的接触间距?
    - A3: 根据电缆的规格和所需的机械强度选择合适的接触间距,例如,0.5mm 或 1.0mm。

    总结和推荐


    XF3M Rotary Backlock Connector凭借其出色的可靠性、广泛的适用性及多样的选择,在众多应用中表现出色。无论是在恶劣的工作环境中还是要求严格的便携式设备中,XF3M 都能提供稳定的性能。因此,我们强烈推荐这款连接器给需要高质量、高性能连接解决方案的工程师和技术人员。

XF3M-3315-1B-R100参数

参数
额定电流 500mA
连接器/触头类型 底部
外壳颜色 -
触头镀层
扁平柔性类型 FFC,FPC
间距 500μm
端接 焊盘
板上高度 2mm
针脚数 33pin
长*宽*高 20.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
