首页  >  产品百科  >  EE-SX484

EE-SX484

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: 940nm Through-Beam 3.5mm Buffer,Open Collector 4.5V 16V PCB安装,通孔安装 5mm*12.5mm*8mm
供应商型号: 3460671
供应商: 海外现货
标准整包数: 1

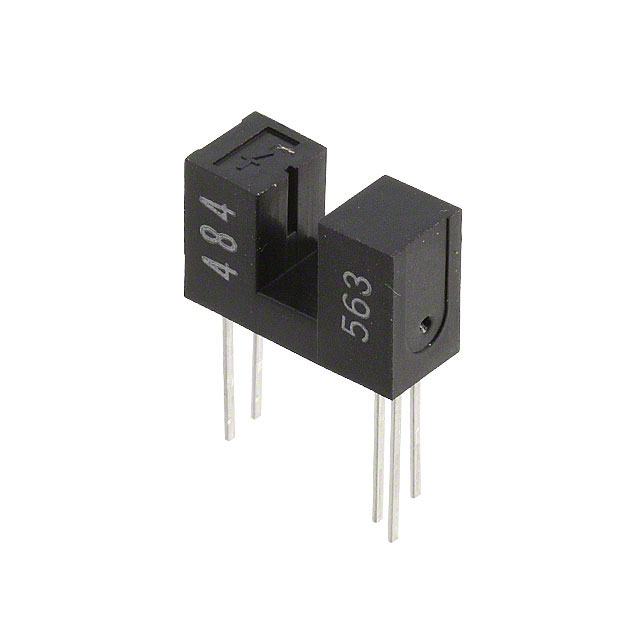

OMRON/欧姆龙 光电传感器 EE-SX484

EE-SX484概述

    # EE-SX384/-SX484 光电微传感器(透射型)技术手册

    产品简介


    EE-SX384/-SX484光电微传感器是一种高性能的光电传感器,设计用于检测光信号。这类传感器广泛应用于自动化设备、机器人、工业控制等领域,适用于需要高精度、稳定性的光学检测应用。

    技术参数


    以下是EE-SX384/-SX484光电微传感器的技术参数汇总:
    - 尺寸: 长度2.1毫米,宽0.5毫米(参见图示)
    - 电压范围: 电源电压:4.5V至16V DC
    - 电流:
    - 前向电流IF:50 mA(最大)
    - 反向电压VR:4 V
    - 输出电流IOUT:16 mA
    - 许可输出功率POUT:250 mW(最大)
    - 工作温度范围:
    - 工作温度Topr:-40°C至75°C
    - 存储温度Tstg:-40°C至85°C
    - 焊接温度Tsol:260°C(不超过10秒)

    产品特点和优势


    - 内置IC芯片:内置检测元件和放大器,简化电路设计。
    - 温度补偿:集成温度补偿电路,确保在不同环境下的稳定性能。
    - 宽供电范围:电源电压范围4.5至16V DC,适用于多种应用场景。
    - 直接连接:可以直接连接C-MOS和TTL电路,易于集成。
    - 高分辨率:具有0.5毫米宽的传感孔径,提供高分辨率检测。
    - 两种模式:提供暗ON模型(EE-SX384)和亮ON模型(EE-SX484),适用于不同的检测需求。

    应用案例和使用建议


    EE-SX384/-SX484光电微传感器在多个工业领域都有广泛应用。例如,在自动化设备中,它可以用于物体检测和位置感应。建议根据具体应用场景选择合适的型号,并确保工作环境温度符合要求,避免过热损坏。
    示例应用场景:
    - 自动生产线: 在物料输送线上检测零件的位置。
    - 机器人: 用于测量和控制机器人的运动轨迹。
    - 医疗设备: 在医疗器械中进行微小物体的精确检测。

    兼容性和支持


    EE-SX384/-SX484光电微传感器与多种常见的C-MOS和TTL电路兼容,易于集成到现有的控制系统中。制造商提供全面的技术支持和售后服务,确保用户在安装和使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 传感器响应延迟时间过长:
    - 原因: 可能是工作环境温度过高或者负载过大。
    - 解决方法: 检查并调整工作环境温度,适当减小负载。

    2. 传感器无法正常工作:
    - 原因: 可能是接线错误或者电源电压不匹配。
    - 解决方法: 重新检查接线,确保电源电压在4.5V至16V范围内。

    3. 传感器输出不稳定:
    - 原因: 可能是环境光线干扰或温度波动过大。
    - 解决方法: 优化环境设置,减少光线干扰,确保工作温度稳定。

    总结和推荐


    综上所述,EE-SX384/-SX484光电微传感器是一款功能强大、可靠性高的光电传感器,特别适合于需要高精度和稳定性的工业应用场景。其广泛的供电范围和易于集成的特点使其成为市场上极具竞争力的产品之一。强烈推荐此款传感器给那些寻求高效、可靠的光电检测解决方案的用户。

EE-SX484参数

参数
波长 940nm
感应距离 3.5mm
最大工作供电电压 16V
输出类型 Buffer,Open Collector
光源 -
响应时间 -
最小工作供电电压 4.5V
感应方式 Through-Beam
颜色感应 -
长*宽*高 5mm*12.5mm*8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

EE-SX484厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX484数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX484 EE-SX484数据手册

EE-SX484封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.1165
10+ ¥ 34.6718
25+ ¥ 32.3604
50+ ¥ 31.7825
100+ ¥ 31.2047
500+ ¥ 31.2047
库存: 15
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.11
