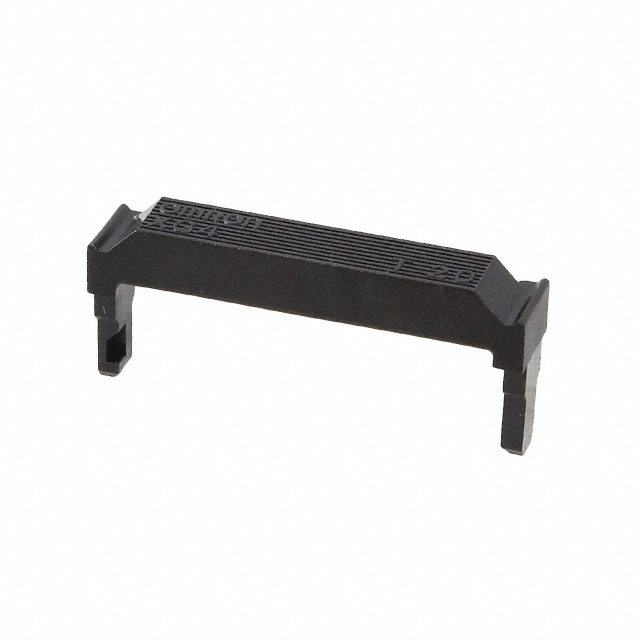

XG4T-2004

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 20pin Strain Relief XG4 Series
供应商型号: CSJ-ST64467718
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG4T-2004

XG4T-2004概述


    产品简介


    Flat Cable Connectors XG4 是一种符合军事标准(MIL Standards)的电路板连接器,经过改进设计,以提高可靠性。这些连接器适用于多种场合,例如电子设备内部的扁平电缆连接。XG4系列通过不同的插头(如直角端子、压接端子)提供广泛的组合选项,满足不同应用场景的需求。

    技术参数


    - 额定电流:1A(例如XG4M),最大为3A(例如XG4A)
    - 额定电压:250VAC(XG4M)、300VAC(XG4A)
    - 接触电阻:20mΩ最大值(在20mV、100mA最大值时)
    - 绝缘电阻:最小为1,000MΩ(在500VDC时)
    - 耐电压:500VAC,持续1分钟(泄漏电流最大为1mA)
    - 插入力:每个触点最大为1.96N
    - 拔出力:至少为0.39N(测试夹具,t = 0.64mm)
    - 插入耐用性:50次
    - 工作温度范围:-55°C到105°C(无冰冻)

    产品特点和优势


    Flat Cable Connectors XG4 具有多项显著特点:
    - 空间节省:可用的盒式插头(XG4C)节省空间。
    - 多功能性:IDC插头(XG4E)可进行级联使用。
    - 广泛的组合:可以与多种XG-5 IDC连接器、XG8原始插头以及XG2 IDC连接器结合使用。
    - 锁紧功能:XG8原始插头和XG4C盒式插头可以通过锁杠杆锁定。
    - 认证合规:符合MIL(MIL-C-83503)和UL标准(所有XG4型号除XG4U)。

    应用案例和使用建议


    Flat Cable Connectors XG4 在高密度电路板设计中表现出色,特别适合于需要高效连接和空间节约的应用场景。对于需要级联多个扁平电缆的应用,可以选择XG4E插头以实现无缝连接。此外,在自动焊接过程中使用长杠杆后安装锁紧装置的方式,可以避免干涉问题。

    兼容性和支持


    XG4系列连接器可与其他适配的插座一起使用,例如XG5M-N用于离散线缆的插座。如果购买了带锁紧功能的型号,需要额外购买相应的锁紧杠杆(XG4Z-0010或XG4Z-0011)。产品提供商通常会提供技术支持和维护服务。

    常见问题与解决方案


    1. 问题:如何正确操作锁紧装置?
    - 解决办法:不要用力过度,以免损坏连接器。仅用手操作,避免使用工具。
    2. 问题:在焊接过程中需要注意什么?
    - 解决办法:确保板子被螺钉固定,使用流动焊料(喷射流)进行自动化焊接,温度控制在250 ±5°C,时间不超过5 ± 1秒。
    3. 问题:如何正确连接插座?
    - 解决办法:连接前去除电缆的多余部分,使用半罩盖(Semi-cover)覆盖,连接时注意对齐标记。

    总结和推荐


    总体而言,Flat Cable Connectors XG4 是一款高性能且可靠的产品,尤其适合高密度电路板的设计与制造。它的广泛组合选项和优良的电气特性使其在市场上具有很强的竞争力。尽管价格较高,但考虑到其优异的性能和兼容性,我们推荐在需要高效和可靠连接的应用中使用这款产品。

XG4T-2004参数

参数
针脚数 20pin
配件类型 Strain Relief
配套使用/相关产品 XG4 Series
零件状态 在售
包装方式 盒装
