J7KCA40AC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 236-J7KCA-40AC24-ND
供应商:
标准整包数: 1
OMRON/欧姆龙 其他继电器 J7KCA40AC24

J7KCA40AC24概述

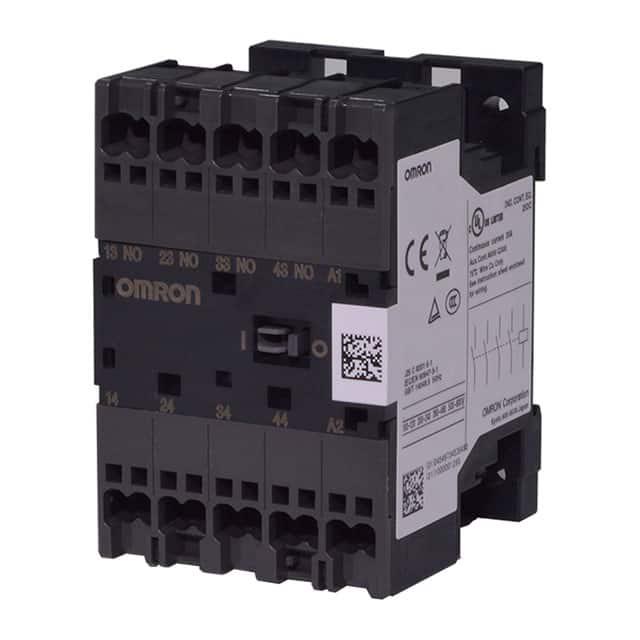

    Auxiliary Relay (Contactor Relay) J7KCA 系列

    产品简介


    J7KCA系列辅助继电器(接触器继电器)与J7KC磁接触器采用相同的外形设计,适用于标准化面板设计。此系列继电器以其独特的Push-In Plus接线技术节省布线和维护时间,是工业自动化领域的理想选择。它具有全球最小尺寸,保证高接触可靠性,适用于广泛的接触变化组合。内置标准的浪涌吸收单元(仅限直流操作),并且已通过主要安全标准认证。

    技术参数


    - 型号结构
    - 主体型号:如 J7KCA-40 AC24
    - 辅助触点单元:如 J73KC-AM-40
    - 浪涌吸收单元:如 J76KC-RC-1
    - 绝缘止动装置:如 J77KC-K
    - 额定电压和允许电压范围
    - 交流(AC)
    - 24V: 24VAC, 允许电压范围:24-26VAC
    - 48V: 48VAC, 允许电压范围:48-52VAC
    - 100V: 100VAC, 允许电压范围:100-110VAC
    - 110V: 110VAC, 允许电压范围:110-120VAC
    - 120V: 120VAC, 允许电压范围:110-120VAC
    - 200V: 200VAC, 允许电压范围:200-220VAC
    - 220V: 220VAC, 允许电压范围:200-220VAC
    - 230V: 230VAC, 允许电压范围:220-230VAC
    - 240V: 240VAC, 允许电压范围:220-240VAC
    - 380V: 346-380VAC, 允许电压范围:380-420VAC
    - 400V: 380-400VAC, 允许电压范围:400-440VAC
    - 440V: 415-440VAC, 允许电压范围:440-480VAC
    - 500V: 480-500VAC, 允许电压范围:500-550VAC
    - 直流(DC)
    - 12V: 12VDC, 允许电压范围:11-14VDC
    - 24V: 24VDC, 允许电压范围:21-27VDC
    - 48V: 48VDC, 允许电压范围:41-53VDC
    - 60V: 60VDC, 允许电压范围:51-66VDC
    - 100V: 100VDC, 允许电压范围:85-110VDC
    - 110V: 110VDC, 允许电压范围:94-121VDC
    - 120V: 120VDC, 允许电压范围:102-132VDC
    - 200V: 200VDC, 允许电压范围:170-220VDC
    - 210V: 210VDC, 允许电压范围:179-231VDC
    - 220V: 220VDC, 允许电压范围:187-242VDC
    - 操作和释放电压
    - 交流(AC)
    - 24V: 操作电压范围:122-135V, 释放电压范围:80-89V
    - 48V: 操作电压范围:128-138V, 释放电压范围:83-96V
    - 直流(DC)
    - 12V: 操作电压范围:10-11V, 释放电压范围:4-6V
    - 其他性能参数
    - 功率损耗:1.2W(200VAC时)
    - 制动功率:2.4W(24VDC时)
    - 接触电阻:最大50mΩ(6VDC时,采用电流降压法测量)
    - 脉冲绝缘强度:6kV
    - 额定绝缘电压:690VAC
    - 振动抵抗:振动范围:10-55Hz,加速度:15m/s²
    - 冲击抵抗:冲击值:50m/s²

    产品特点和优势


    - 全球最小尺寸:为用户节省空间。
    - 高接触可靠性:通过双分叉接触设计确保可靠性能,最小操作电压为5VDC,最小操作电流为3mA。
    - Push-In Plus接线技术:简化布线和维护过程,提高效率。
    - 辅助触点单元:可组合多种接触变化配置。
    - 内置标准浪涌吸收单元:减少对电子设备的损坏风险。
    - 多种型号选择:满足不同电压需求。
    - 高机械寿命和电气寿命:适用于频繁操作环境。

    应用案例和使用建议


    - 应用案例
    - 工业自动化控制:用于各种自动化设备和系统中。
    - 电力传输和分配系统:用于控制和保护电路。

    - 使用建议
    - 安装角度:避免水平安装,最佳倾斜角度约为30°。
    - 安装间隔:根据图表要求保持一定间隔,防止温度过高影响使用寿命。
    - 维护检查:定期清洁表面污垢,确保正确的极性连接。

    兼容性和支持


    - 兼容性
    - 与标准DIN导轨完全兼容。
    - 支持
    - 提供详细的技术手册和安装指南,确保正确安装和使用。
    - 厂商提供售后服务和技术支持,确保用户满意度。

    常见问题与解决方案


    - Q: 如何判断产品是否需要更换?
    - A: 观察设备的工作状态,若出现操作不灵、寿命明显下降等情况,则可能需要更换。参照手册中的标准参数进行对比检查。

    - Q: 使用过程中遇到接触不良如何处理?
    - A: 清洁接触点,确保良好的导电性能。如果仍存在问题,检查是否需要调整负载或重新设定操作电压。

    - Q: 设备无法正常工作怎么办?
    - A: 检查电源电压是否稳定,确认是否符合规定的电压范围。检查接线是否正确,排除短路或其他电气故障。

    总结和推荐


    J7KCA系列辅助继电器凭借其紧凑的设计、卓越的性能和广泛的应用前景,成为工业自动化领域的优秀选择。无论是空间受限还是高性能要求,J7KCA系列都表现出色。因此,我们强烈推荐该产品给需要高效可靠的继电器解决方案的用户。

J7KCA40AC24参数

参数
继电器类型 -
开关功能 -
安装方式 DIN导轨安装,底座安装,弹簧安装
零件状态 在售
包装方式 盒装

J7KCA40AC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7KCA40AC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 J7KCA40AC24 J7KCA40AC24数据手册

J7KCA40AC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
