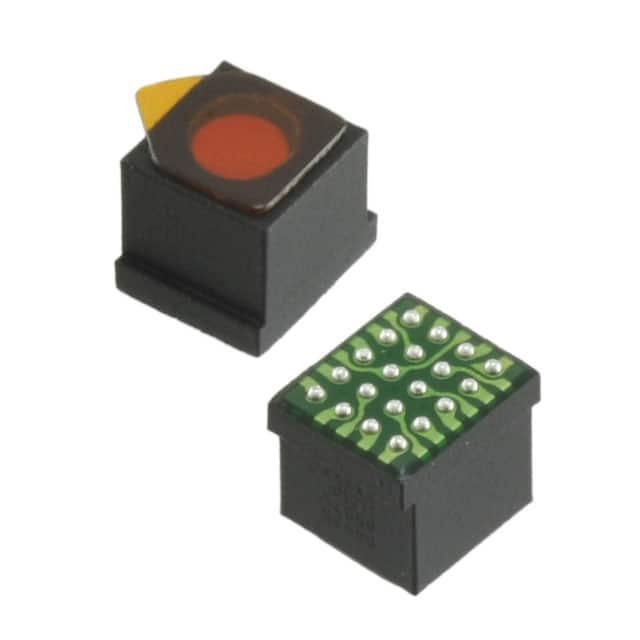

OVM7690-R20A

产品分类: 图像传感器
产品描述: 1.75*1.75 640 x 480 2.6V 3V 30fps Color CAMERACUBE-20 黏合安装
供应商型号:
供应商:
标准整包数: 0
OMNIVISION TECHNOLOGIES 图像传感器 OVM7690-R20A

OVM7690-R20A概述

    OVM7690 全面解析

    1. 产品简介


    OVM7690 是OmniVision公司采用创新的CameraCube™技术制造的一款三重回流式相机解决方案。该产品集成了单芯片图像传感器、嵌入式处理器及晶圆级光学元件,以业界最小外形尺寸(2.5 x 2.9 x 2.5 mm)封装。适用于超薄型设备,如智能手机和平板电脑等。

    2. 技术参数


    - 基本参数
    - 活动像素阵列大小:640 x 480
    - 电源电压:
    - 模拟端:2.6~3.0V
    - I/O端:1.7~3.0V
    - 温度范围:
    - 工作温度:-30°C 至 70°C
    - 稳定图像:0°C 至 50°C
    - 输出格式(8位):
    - YUV 422 / YCbCr422, RGB565, CCIR656, 原始RGB数据
    - 输入时钟频率:6 ~ 27 MHz
    - 最大图像传输速率:
    - VGA(640x480):30 fps
    - QVGA(320x240):60 fps
    - 动态范围:66 dB
    - 像素尺寸:1.75 μm x 1.75 μm
    - 图像区域:1148 μm x 861 μm
    - 封装尺寸(不含球高):
    - 2517 μm x 2967 μm x 2465 μm

    3. 产品特点和优势


    OVM7690 集成了多种高级功能,例如自动曝光控制、自动白平衡、自动黑电平校准等。这些功能通过SCCB接口实现编程控制,使得用户能够获得更高质量的图像输出。此外,其独特的晶圆级装配工艺不仅简化了制造流程,还确保了更稳定的成像效果。

    4. 应用案例和使用建议


    OVM7690广泛应用于手机摄像头、笔记本摄像头、监控系统、汽车和医疗影像等领域。其小巧的尺寸使其非常适合用于便携式设备,而其灵活的配置选项允许根据具体需求进行定制化设置。对于手机设计人员,可以考虑使用OVM7690来简化整体设计流程,提高产品上市速度。

    5. 兼容性和支持


    OVM7690 通过标准SCCB接口与其它电子设备通信,具备良好的兼容性。制造商提供详细的文档和支持服务,帮助用户解决各种技术问题。

    6. 常见问题与解决方案


    - 问题:无法正确读取图像数据。
    - 解决方法:检查时钟信号是否正常,确认SCCB接口配置正确。
    - 问题:图像质量差。
    - 解决方法:调整曝光、白平衡和色饱和度设置,确保图像处理功能处于最佳状态。
    - 问题:设备过热。
    - 解决方法:确保良好的散热设计,并且保持工作环境温度在规定范围内。

    7. 总结和推荐


    总体而言,OVM7690 是一款高性能、易于集成的相机解决方案。其在功耗、成本和尺寸上的优势,使其成为当前市场中极具竞争力的产品。鉴于其出色的性能和广泛的应用范围,我们强烈推荐OVM7690作为现代移动设备摄像头模块的理想选择。

OVM7690-R20A参数

参数
最小工作供电电压 2.6V
像素大小 1.75*1.75
像素阵列 640 x 480
颜色感应 Color
每秒帧数 30fps
最大工作供电电压 3V
通用封装 CAMERACUBE-20
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

OVM7690-R20A厂商介绍

OmniVision Technologies是一家全球领先的半导体图像传感器解决方案供应商,专注于为移动设备、汽车、安全监控、医疗设备等多个领域提供高性能的图像传感器。公司成立于1995年,总部位于美国加利福尼亚州,在全球设有多个研发中心和销售办事处。

OmniVision Technologies的主要产品包括:

1. 移动设备:为智能手机、平板电脑等移动设备提供高像素、低功耗的摄像头传感器。
2. 汽车:为汽车提供ADAS(高级驾驶辅助系统)摄像头、车内监控摄像头等图像传感器。
3. 安全监控:为安防监控系统提供高清、低光性能的摄像头传感器。
4. 医疗设备:为内窥镜、显微镜等医疗设备提供高分辨率、高灵敏度的图像传感器。

OmniVision Technologies的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 产品多样性:提供多种类型的图像传感器,满足不同客户的需求。
3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和客户服务,帮助客户解决技术问题。

OVM7690-R20A数据手册

厂牌 PDF简要描述 下载
OMNIVISION TECHNOLOGIES 图像传感器 OMNIVISION TECHNOLOGIES OVM7690-R20A OVM7690-R20A数据手册

OVM7690-R20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
