OVM7692-RYAA

产品分类: 图像传感器
产品描述: 1.75*1.75 640 x 480 2.6V 3V 30fps Color CSP-25 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

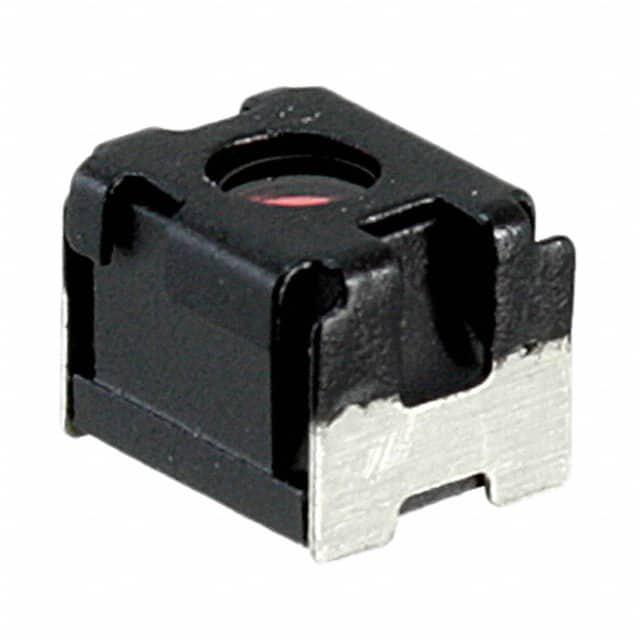

OMNIVISION TECHNOLOGIES 图像传感器 OVM7692-RYAA

OVM7692-RYAA概述


    产品简介


    OVM7692是一款专为移动设备和拍照手机设计的VGA分辨率CameraCubeChip™,提供多种图像处理功能和高灵敏度。它不仅具备紧凑的设计,还能满足严格的制造要求,适用于新一代的移动通信设备。

    技术参数


    - 接口支持:DVP并行输出、MIPI串行输出、SCCB控制总线
    - 电源电压:模拟端口2.6~3.0V,I/O端口1.7~3.0V
    - 功率要求:
    - 活动模式:约120 mW(AVDD=2.8V,DOVDD=1.8V)
    - 待机模式:23 μA
    - 温度范围:
    - 工作温度:-30°C至70°C
    - 稳定图像温度:0°C至50°C
    - 光学尺寸:1/13英寸
    - 扫描模式:逐行扫描
    - 像素大小:1.75 μm x 1.75 μm
    - 动态范围:66 dB
    - 最大帧率:
    - VGA (640x480):30 fps
    - CIF (352x288):30 fps
    - QVGA (320x240):60 fps
    - QCIF (176x144):60 fps

    产品特点和优势


    OVM7692凭借其独有的功能和优势在市场上表现出色。主要特点包括:
    - 低光灵敏度:960 mV/lux-sec,确保在弱光条件下也能获得清晰的图像。
    - 紧凑设计:光学尺寸仅为1/13英寸,适用于轻薄型相机手机。
    - 多重控制:自动曝光控制(AEC)、自动增益控制(AGC)、自动黑电平校准(ABLC)等,提升图像质量。
    - 多种图像质量控制:如色彩饱和度、色调、伽马校正、边缘增强、镜头校正等,进一步提高图像质量。
    - 低功耗:2.8V电源供电,并内置1.5V传感器核心电源调节器,适合便携设备使用。

    应用案例和使用建议


    OVM7692广泛应用于移动设备和拍照手机,其主要应用场景包括:
    - 拍照手机:具备优异的图像质量和快速响应速度,适用于各种拍照需求。
    - 智能设备:适合需要高分辨率图像处理的智能家居设备,如监控摄像头、视频会议系统等。
    使用建议:
    - 在选择工作环境时,应注意保持温度在规定的范围内,以保证图像的稳定性和准确性。
    - 在实际应用中,建议利用自动曝光和增益控制功能来提高图像的清晰度和色彩表现力。

    兼容性和支持


    OVM7692与多种接口标准兼容,包括DVP并行接口、MIPI串行接口和SCCB控制总线,这使得它能够方便地集成到现有的系统中。厂商提供了详尽的技术文档和支持服务,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:图像出现噪点
    解决方案:检查并调整传感器的噪声消除设置,尝试使用更高的电源电压以降低噪点。
    - 问题2:图像亮度不均
    解决方案:检查并校准黑电平,确保自动曝光控制(AEC)设置正确。
    - 问题3:图像延迟
    解决方案:优化软件算法,适当降低帧率以提高图像传输速度。

    总结和推荐


    总体而言,OVM7692是一款集高性能、多功能于一身的VGA CameraCubeChip™,特别适用于移动设备和拍照手机。其卓越的低光灵敏度、多样的图像质量控制选项和紧凑的设计使其在市场上具有显著的优势。如果您正在寻找一款高效可靠的图像传感器,OVM7692将是您的理想选择。强烈推荐此产品给所有希望在小型化设备中实现高质量图像采集的应用开发者和制造商。

OVM7692-RYAA参数

参数
像素大小 1.75*1.75
像素阵列 640 x 480
颜色感应 Color
每秒帧数 30fps
最大工作供电电压 3V
最小工作供电电压 2.6V
通用封装 CSP-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OVM7692-RYAA厂商介绍

OmniVision Technologies是一家全球领先的半导体图像传感器解决方案供应商,专注于为移动设备、汽车、安全监控、医疗设备等多个领域提供高性能的图像传感器。公司成立于1995年,总部位于美国加利福尼亚州,在全球设有多个研发中心和销售办事处。

OmniVision Technologies的主要产品包括:

1. 移动设备:为智能手机、平板电脑等移动设备提供高像素、低功耗的摄像头传感器。
2. 汽车:为汽车提供ADAS(高级驾驶辅助系统)摄像头、车内监控摄像头等图像传感器。
3. 安全监控:为安防监控系统提供高清、低光性能的摄像头传感器。
4. 医疗设备:为内窥镜、显微镜等医疗设备提供高分辨率、高灵敏度的图像传感器。

OmniVision Technologies的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 产品多样性:提供多种类型的图像传感器,满足不同客户的需求。
3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和客户服务,帮助客户解决技术问题。

OVM7692-RYAA数据手册

厂牌 PDF简要描述 下载
OMNIVISION TECHNOLOGIES 图像传感器 OMNIVISION TECHNOLOGIES OVM7692-RYAA OVM7692-RYAA数据手册

OVM7692-RYAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
