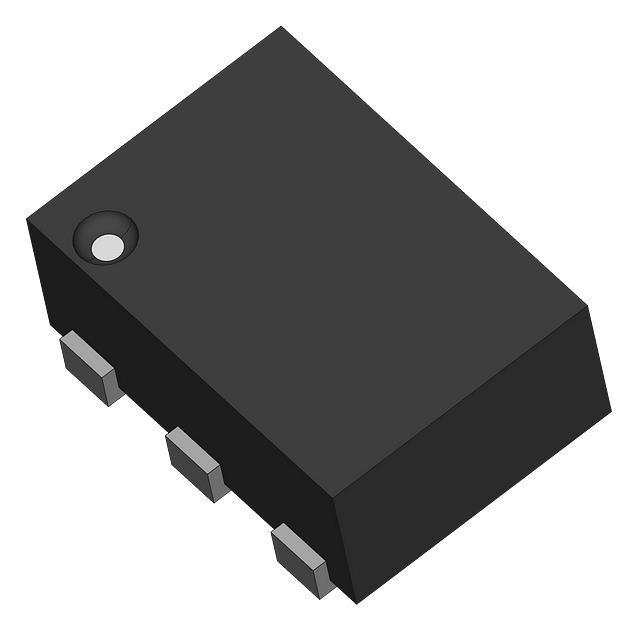

74AUP1GU04GN,132

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述: 800mV 3.6V 贴片安装
供应商型号: CY-74AUP1GU04GN,132
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他逻辑器件 74AUP1GU04GN,132

74AUP1GU04GN,132概述


    产品简介


    74AUP1GU04 是一款低功耗无缓冲反相器,专为需要高效率和低静态功耗的应用而设计。该器件提供了单通道反向逻辑门功能,能够在宽电压范围内(0.8 V 至 3.6 V)稳定运行。它广泛应用于消费电子、通信设备和工业控制等领域,是高性能数字电路的理想选择。

    技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 工作电压 | 0.8 至 3.6 | V |
    | 静态电流消耗 | ≤0.9 | µA |
    | 输入电平高限 | 0.75 × VCC | V |
    | 输入电平低限 | 0.25 × VCC | V |
    | 输出高电平电压 | VCC - 0.1 | V |
    | 输出低电平电压 | ≤0.1 | V |
    | 扩展温度范围 | -40°C 至 +125°C | °C |
    | 封装形式 | TSSOP5, XSON6 等 | - |

    产品特点和优势


    74AUP1GU04 的主要特点包括:
    - 宽工作电压范围:支持 0.8 V 至 3.6 V 的供电电压,适用于多种电源环境。
    - 高抗噪能力:确保在嘈杂环境中信号传输的可靠性。
    - 卓越的静电保护:符合 HBM JESD22-A114F 和 MM JESD22-A115-A 标准,提供超高的防静电能力。
    - 极低功耗:最大静态电流仅为 0.9 µA,显著降低整体功耗。
    - 多功能封装选项:提供多种封装形式以适应不同设计需求。

    应用案例和使用建议


    典型应用场景:
    1. 线性放大器:如图 12 所示,可用于构建简单的线性放大电路,适合要求高增益和低失真的场合。
    2. 晶体振荡器:如图 13 所示,可作为晶体振荡器的一部分,确保信号的稳定性和精确度。
    使用建议:
    - 在高频应用中,建议选择较小负载电容(CL),以减少传播延迟并提高响应速度。
    - 根据具体的工作条件调整电阻值(如 R1 和 R2),以优化电路性能。

    兼容性和支持


    兼容性:
    该器件支持多种主流封装类型,便于与现有系统集成。此外,其宽泛的工作温度范围(-40°C 至 +125°C)使其适用于严苛的工作环境。
    支持服务:
    Nexperia 提供详尽的技术文档和支持资源,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出波形失真 | 检查电源电压是否符合要求 |
    | 静态电流过高 | 确认是否存在外部短路或其他异常 |

    总结和推荐


    总结:
    74AUP1GU04 是一款功能强大且灵活的低功耗无缓冲反相器,凭借其出色的抗噪性能、低功耗特性和广泛的温度适应性,在众多领域表现出色。
    推荐:
    对于需要高性能和低功耗解决方案的设计者来说,这款器件无疑是一个值得信赖的选择。无论是消费电子产品还是工业控制设备,74AUP1GU04 都能胜任关键角色。

74AUP1GU04GN,132参数

参数
最大工作供电电压 3.6V
最小工作供电电压 800mV
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

74AUP1GU04GN,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74AUP1GU04GN,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS 74AUP1GU04GN,132 74AUP1GU04GN,132数据手册

74AUP1GU04GN,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
