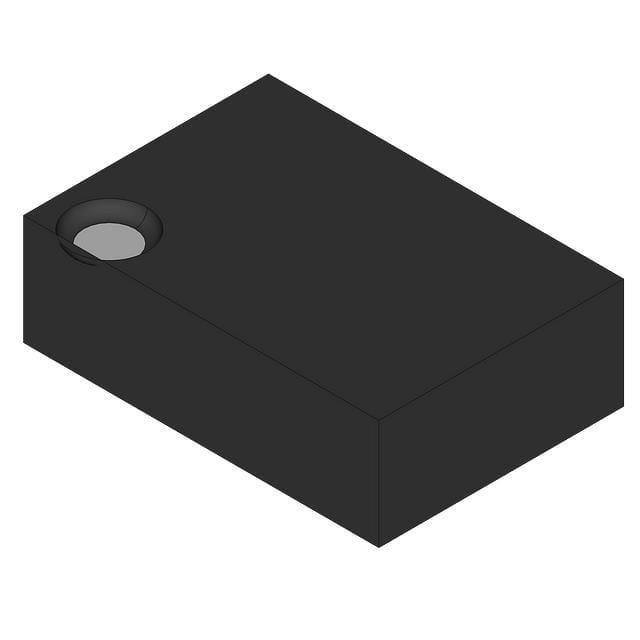

NX3L1T3157GM

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Single SPDT 6-Pin XSON
供应商型号: 11A-NX3L1T3157GM
供应商: 云汉优选
标准整包数: 0
NXP SEMICONDUCTORS 其他接口芯片 NX3L1T3157GM

NX3L1T3157GM概述


    产品简介


    NX3L1T3157低阻抗单极双掷模拟开关是适用于模拟或数字信号处理的2:1多路复用器/解复用器。它具有数字选择输入(S)、两个独立的输入/输出(Y0和Y1)以及一个公共输入/输出(Z)。通过Schmitt触发器在数字输入端的作用,使得电路能够承受较慢的输入上升和下降时间,提高了系统的稳定性和可靠性。

    技术参数


    - 工作电压范围: 1.4 V至4.3 V
    - 导通电阻 (典型值):
    - VCC = 1.4 V时:1.6 Ω
    - VCC = 1.65 V时:1.0 Ω
    - VCC = 2.3 V时:0.55 Ω
    - VCC = 2.7 V时:0.5 Ω
    - VCC = 4.3 V时:0.5 Ω
    - 存储温度范围: -65°C至+150°C
    - 总功率耗散: 250 mW(在-40°C至+125°C条件下)
    - 输入过渡速率: VCC = 1.4 V至4.3 V时为200 ns/V

    产品特点和优势


    NX3L1T3157具备以下显著优势:
    - 宽电压范围:支持1.4 V至4.3 V的供电电压,满足多种应用需求。
    - 低导通电阻:典型值低至0.5 Ω,确保信号传输时最小的衰减和失真。
    - 高噪声免疫力:能够有效防止外部干扰,提高系统稳定性。
    - 静电放电保护:多项防护标准超过行业规范,确保安全可靠。
    - 低功耗:在不同工作状态下具有出色的能效表现。
    - 宽温度范围:支持从-40°C到+125°C的工作环境。

    应用案例和使用建议


    NX3L1T3157广泛应用于手机、PDA及便携式媒体播放器等消费电子产品中。例如,在手机中用于音频信号的选择切换,以实现更好的音质体验。在实际应用中,应注意以下几点:
    - 确保信号完整性:在高速切换时,应注意保持信号的完整性和减少干扰。
    - 电源管理:根据应用需求选择合适的电源电压,以保证最佳性能。

    兼容性和支持


    NX3L1T3157能够与其他标准逻辑电平兼容的IC配合使用。NXP公司提供详尽的技术支持文档和在线资源,以帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出规定范围 | 检查输入电压是否在1.4 V至4.3 V之间 |
    | 开关无法正常切换 | 确认选择输入信号(S)正确连接 |
    | 导通电阻异常 | 检查电源电压是否稳定,确保在规定范围内 |

    总结和推荐


    NX3L1T3157是一款高性能的模拟开关,具有广泛的电压范围、超低导通电阻、优异的噪声免疫力以及高可靠性。它适用于各种需要信号选择和切换的应用场景。因此,强烈推荐使用这款产品,特别是在对性能要求较高的场合。

NX3L1T3157GM参数

参数
长*宽*高 1.45mm*1mm*500μm
通用封装 SOLCC-6,SON,VSON
安装方式 导线安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

NX3L1T3157GM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3L1T3157GM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3L1T3157GM NX3L1T3157GM数据手册

NX3L1T3157GM封装设计

查看详情并下载
Symbol
Footprint
3D Model
