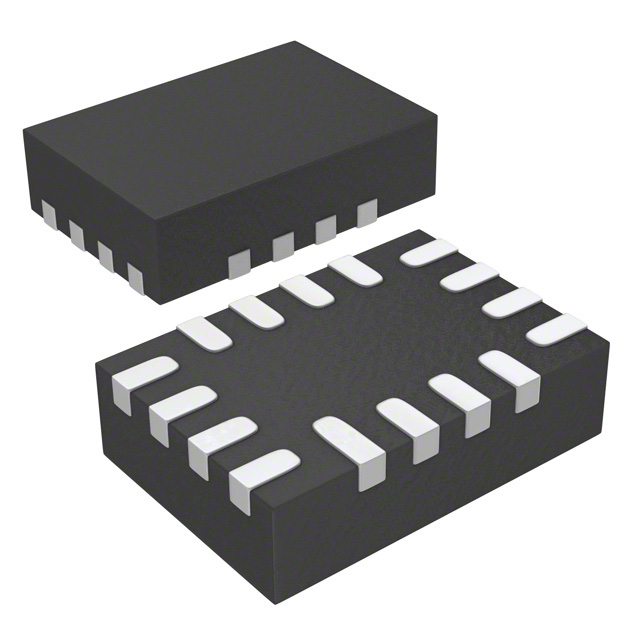

NX3DV3899GU,115

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Dual DPDT 16-Pin XQFN T/R
供应商型号: CY-NX3DV3899GU,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3DV3899GU,115

NX3DV3899GU,115概述


    产品简介


    NX3DV3899 双双极双掷模拟开关是一款适合用于模拟或数字多路复用/解复用的双通道器件。该器件包含四个独立的开关,每个开关有两个独立的输入/输出端口(nY0 和 nY1)和一个公共输入/输出端口(nZ)。两个数字控制输入(1S 和 2S)用于选择开关位置。施密特触发器作用于选择输入(nS),使得整个电源电压范围(1.4 V 到 4.3 V)内的输入上升和下降时间都能被容忍。

    技术参数


    - 电源电压范围:1.4 V 至 4.3 V
    - 峰值导通电阻(RON):
    - 7.2 Ω(典型值,VCC = 1.4 V)
    - 5.4 Ω(典型值,VCC = 1.65 V)
    - 2.9 Ω(典型值,VCC = 2.5 V)
    - 2.4 Ω(典型值,VCC = 3.0 V)
    - 2.3 Ω(典型值,VCC = 3.6 V)
    - 2.2 Ω(典型值,VCC = 4.3 V)
    - 动态特性:
    - 使能时间(ten):19 ns 至 40 ns
    - 关断时间(tdis):8 ns 至 20 ns
    - 其他特性:
    - 高噪声抑制
    - ESD保护
    - CMOS低功耗
    - 温度范围:-40°C 至 +85°C 和 -40°C 至 +125°C

    产品特点和优势


    NX3DV3899具备多项独特功能和优势:
    - 宽泛的电源电压范围,适用于多种电路设计
    - 极低的导通电阻,使得信号传输更为高效
    - 破前接后机制,确保信号切换时的稳定性和可靠性
    - 高噪声抑制能力,适用于嘈杂的工业环境
    - 强大的ESD保护措施,保障设备安全
    - 支持1.8 V控制逻辑,降低了系统复杂性

    应用案例和使用建议


    NX3DV3899广泛应用于各类手持设备中,例如手机、PDA 和便携式媒体播放器。根据技术手册中的应用实例,可以得出以下几点建议:
    - 在手机和PDA应用中,考虑到其宽泛的工作温度范围和高噪声抑制能力,可以在嘈杂环境中提供稳定的信号处理。
    - 在便携式媒体播放器中,由于其体积小且低功耗,非常适合集成到小型设备中。

    兼容性和支持


    NX3DV3899采用HSSOP封装,具有良好的电气特性和热性能。此外,它还提供多种不同的版本以满足不同应用场景的需求。厂商提供详细的技术支持和维护信息,用户可以放心使用。

    常见问题与解决方案


    根据手册中的信息,以下是用户可能会遇到的一些问题及其解决办法:
    - 问题:信号传输不稳定
    - 解决方案:检查电源电压是否在1.4 V至4.3 V范围内,并确认所有连接正确无误。
    - 问题:温度过高导致性能下降
    - 解决方案:确保工作环境温度在手册规定的范围内,并采取散热措施。
    - 问题:噪声干扰严重
    - 解决方案:增加滤波电容并优化接地设计,降低环境噪声影响。

    总结和推荐


    综上所述,NX3DV3899凭借其宽泛的工作电压范围、低导通电阻、高噪声抑制能力以及优良的电气特性,在多个应用场景中表现出色。它不仅具备强大的功能性,还能在苛刻的环境下稳定运行。因此,我们强烈推荐这款产品给需要高性能模拟开关的应用场合。

NX3DV3899GU,115参数

参数
长*宽*高 2.6mm(长度)*1.8mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NX3DV3899GU,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3DV3899GU,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3DV3899GU,115 NX3DV3899GU,115数据手册

NX3DV3899GU,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4225 ¥ 3.6361
300+ $ 0.4187 ¥ 3.6033
500+ $ 0.4148 ¥ 3.5705
1000+ $ 0.4032 ¥ 3.4068
5000+ $ 0.4032 ¥ 3.4068
库存: 228356
起订量: 276 增量: 1
交货地:
最小起订量为:100
合计: ¥ 363.61
