NX3L1G384GW,125

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Single SPST 5-Pin SOT-353 T/R
供应商型号:
供应商:
标准整包数: 0

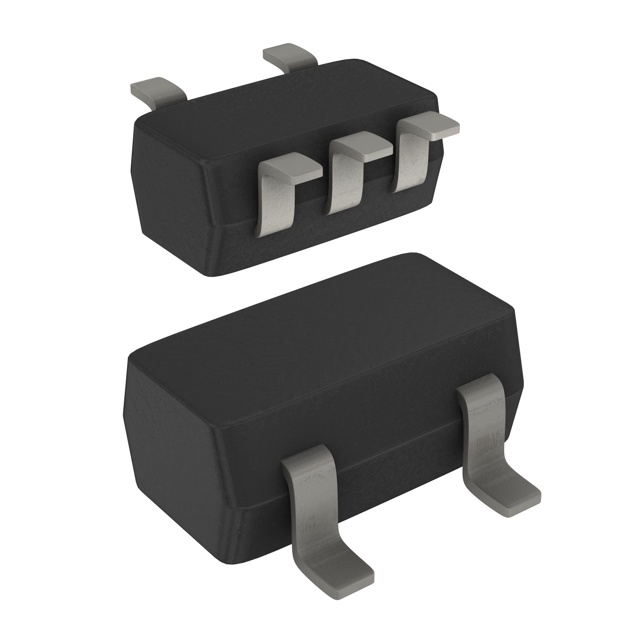

NXP SEMICONDUCTORS 其他接口芯片 NX3L1G384GW,125

NX3L1G384GW,125概述


    产品简介


    NX3L1G384 是一款低电阻单极单掷模拟开关,由 NXP 半导体公司制造。这款电子元器件具有两个输入/输出端口(Y 和 Z)以及一个使能输入引脚(E)。当使能输入为高电平时,模拟开关处于关闭状态。由于内置施密特触发器,该电路能够容忍较慢的输入上升和下降时间,从而提供更高的噪声免疫能力。NX3L1G384 能够传输高达 VCC 的信号,并且具备非常低的导通电阻(ON resistance),确保了传输信号的最小衰减和失真。主要应用于手机、个人数字助理(PDA)以及便携式媒体播放器等移动设备。

    技术参数


    - 工作电压范围:1.4 V 至 4.3 V
    - 导通电阻(典型值):
    - VCC = 1.4 V 时:1.6 Ω
    - VCC = 1.65 V 时:1.0 Ω
    - VCC = 2.3 V 时:0.55 Ω
    - VCC = 2.7 V 时:0.50 Ω
    - VCC = 4.3 V 时:0.50 Ω
    - 总谐波失真(THD):在 1.4 V 至 4.3 V 工作电压范围内,典型值为 0.02%
    - 频率响应(-3 dB):60 MHz
    - 隔离度(OFF 状态):-90 dB
    - 存储温度范围:-40 °C 至 +125 °C
    - 封装:SOT886(XSON6 塑料极薄小外形无引脚封装)

    产品特点和优势


    NX3L1G384 拥有多项显著的技术特点和优势:
    - 低导通电阻:典型值仅为 0.5 Ω,这使得该开关能够在不同电压范围内提供高效的信号传输,减少信号衰减和失真。
    - 高抗噪能力:通过施密特触发器实现对缓慢输入变化的容忍,提高了系统的稳定性和可靠性。
    - 出色的静电放电保护:在人体模型(HBM)、机器模型(MM)和充电设备模型(CDM)下的 ESD 防护等级分别超过 7500 V、200 V 和 1000 V。
    - 低功耗:采用 CMOS 工艺设计,符合现代电子设备低功耗的要求。
    - 高电流处理能力:可连续处理最高 350 mA 的电流,在 3.3 V 供电条件下表现出色。

    应用案例和使用建议


    NX3L1G384 广泛应用于手机、PDA 和便携式媒体播放器中,这些应用场合要求设备具有高效、可靠的信号传输和处理能力。在实际应用中,建议遵循以下几点使用建议:
    - 确保在规定的电压范围内使用,避免超出极限值。
    - 使用外部去耦电容以提高电路的稳定性。
    - 在需要高可靠性的场合下,可以考虑使用更高 ESD 保护等级的型号。

    兼容性和支持


    NX3L1G384 可以与其他标准 CMOS 和 TTL 逻辑器件直接接口。NXP 半导体公司为该产品提供了详细的技术文档和支持服务,帮助用户解决设计和使用过程中可能遇到的问题。如果需要进一步的帮助,可以联系 NXP 客户支持团队。

    常见问题与解决方案


    以下是一些用户在使用过程中可能会遇到的问题及其解决方案:
    - 问题:产品损坏,出现短路现象。
    - 解决办法:检查是否有过压情况发生,或者 ESD 保护失效。安装合适的保护电路,如 TVS 二极管。
    - 问题:信号传输时出现失真。
    - 解决办法:确保导通电阻在允许范围内,选择适合的负载条件。检查信号源和负载的匹配情况。

    总结和推荐


    NX3L1G384 是一款功能强大、性能优越的低电阻单极单掷模拟开关。它的低导通电阻、高抗噪能力和优秀的 ESD 保护使其在众多应用场合中表现出色。结合其紧凑的封装和广泛的温度适应性,非常适合用于手机、PDA 等移动设备的设计。综上所述,强烈推荐使用该产品。

NX3L1G384GW,125参数

参数
通用封装 TSSOP-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NX3L1G384GW,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3L1G384GW,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3L1G384GW,125 NX3L1G384GW,125数据手册

NX3L1G384GW,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
