TJA1443ATK/0Z

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: High-speed CAN transceiver with Sleep mode Automotive AEC-Q100
供应商型号: 20M-TJA1443ATK/0Z
供应商: NXP直供
标准整包数: 1

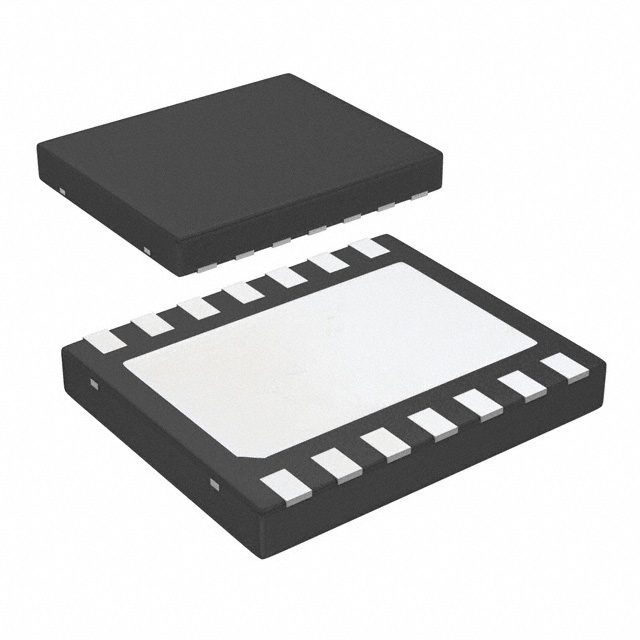

NXP SEMICONDUCTORS 其他接口芯片 TJA1443ATK/0Z

TJA1443ATK/0Z概述


    产品简介


    TJA1443 高速 CAN 收发器
    TJA1443 是由 NXP 生产的一款高速 CAN(Controller Area Network)收发器,具有睡眠模式。它适用于需要高可靠性通信的应用场景,特别是在汽车电子、工业自动化和物联网等领域。该收发器通过接口将 CAN 或 CAN FD(Flexible Data rate)协议控制器与物理两线 CAN 总线连接起来。TJA1443 符合 ISO 11898-2:2016 和 SAE J2284-1 到 SAE J2284-5 的标准,并且完全兼容 Classical CAN 和 CAN FD 收发器。

    技术参数


    - 供电电压:
    - 电池供应电压:4.5V 至 28V
    - 逻辑输入电压:2.95V 至 5.5V
    - 工作电流:正常模式下电流为 38mA 至 60mA,待机模式下为 13μA 至 20μA
    - 数据传输速率:
    - 标准 CAN 数据比特率最高可达 5Mbit/s
    - CAN FD 数据比特率最高可达 8Mbit/s
    - 功耗管理:
    - 具备低功耗模式,包括待机和睡眠模式
    - 环境适应性:
    - 工作温度范围:-40°C 至 +150°C
    - 能够承受 IEC 61000-4-2 标准下的静电放电(ESD)测试

    产品特点和优势


    - 符合标准: ISO 11898-2:2016、SAE J2284-1 至 SAE J2284-5 和 SAE J1939-14
    - 数据传输速率高: 可达 5 Mbit/s 的标准 CAN 数据比特率和 8 Mbit/s 的 CAN FD 数据比特率
    - 电磁兼容性优秀: 具有低电磁辐射(EME)和高电磁干扰抑制能力(EMI)
    - 故障安全机制: 包括欠压检测和定义处理行为
    - 省电模式: 提供非常低的电流待机和睡眠模式
    - 诊断与保护功能: 支持过温诊断、数据超时处理及短路保护

    应用案例和使用建议


    应用案例:
    TJA1443 广泛应用于汽车电子系统中的远程信息处理单元、车身控制系统以及自动驾驶辅助系统等。此外,在工业自动化领域,如工厂自动化和楼宇自动化系统中,也常用作 CAN 总线的收发器。
    使用建议:
    - 在安装过程中确保 VBAT、VCC 和 VIO 的电压在规定范围内。
    - 使用睡眠模式降低功耗,注意监控唤醒信号的触发条件。
    - 对于高温环境,推荐使用耐高温版本(TJR1443),其能够在 150°C 环境下工作。

    兼容性和支持


    兼容性:
    TJA1443 与现有的 CAN 和 CAN FD 设备兼容,可以通过简单的替换实现,无需对硬件和软件进行大的改动。
    支持:
    NXP 提供详细的技术文档和相应的技术支持,用户可以在官方网站上找到详细的参考手册和更新信息。

    常见问题与解决方案


    常见问题:
    1. 如何正确设置电源电压?
    - 确保电池电压(VBAT)在 4.5V 至 28V 范围内,逻辑输入电压(VIO)在 2.95V 至 5.5V 范围内。
    2. 如何进入和退出睡眠模式?
    - 通过拉低 STBN 引脚并保持高电平来触发睡眠模式。退出睡眠模式可通过设定唤醒标志、拉高 STBN 引脚或将 VCC 和 VIO 提升至超过欠压阈值实现。

    总结和推荐


    综合评估:
    TJA1443 作为一款高性能、高可靠性的 CAN 收发器,具备强大的功能和广泛的应用场景。它不仅符合多种国际标准,还提供了多种功耗管理模式,适合各种恶劣的工作环境。特别值得注意的是,它能显著提高系统的抗干扰能力和可靠性。
    推荐使用:
    鉴于 TJA1443 的诸多优点,特别是其卓越的数据传输能力和广泛的兼容性,强烈推荐在需要高速、高可靠 CAN 通信的应用中使用此产品。无论是汽车行业还是工业自动化领域,TJA1443 都是一个值得信赖的选择。

TJA1443ATK/0Z参数

参数
通用封装 SOT-1086
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TJA1443ATK/0Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TJA1443ATK/0Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS TJA1443ATK/0Z TJA1443ATK/0Z数据手册

TJA1443ATK/0Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2018 ¥ 10.0347
10+ $ 1.0515 ¥ 8.7804
30+ $ 0.9013 ¥ 7.526
50+ $ 0.794 ¥ 6.6301
100+ $ 0.7082 ¥ 5.9133
库存: 11560
起订量: 1 增量: 6000
交货地:
最小起订量为:1
合计: ¥ 10.03
