UJA1167ATK/0Z

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Mini high speed CAN system basis chip with Standby mode
供应商型号: QNE-UJA1167ATK/0Z
供应商: NXP直供
标准整包数: 6000

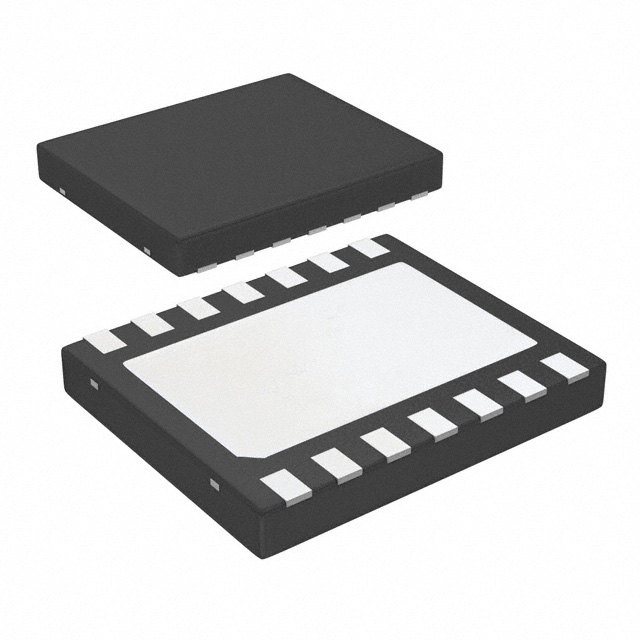

NXP SEMICONDUCTORS 其他接口芯片 UJA1167ATK/0Z

UJA1167ATK/0Z概述

    # 全面解析NXP UJA1167A Mini高能效CAN系统基础芯片

    产品简介


    NXP UJA1167A是一款高度集成的迷你高速CAN(Controller Area Network)系统基础芯片(System Basis Chip,简称SBC),专为满足现代汽车电子通信需求设计。它内置符合ISO 11898-2:2016和SAE J2284标准的高速CAN收发器,同时提供5V/100mA微控制器供电,并具有智能电源管理和强大的诊断功能。此款芯片适用于多种车载及工业控制应用,如车身控制模块(BCM)、动力系统和新能源汽车电池管理系统(BMS)。
    主要功能
    - 高速CAN通信:支持高达5Mbps的数据速率,兼容CAN FD快速相位。
    - 电源管理:支持Standby和Sleep模式,低功耗设计以延长电池寿命。
    - 集成诊断功能:内置硬件看门狗(Watchdog)和非易失性存储器,可远程编程。
    - 传感器供电:可选提供5V/30mA的传感器供电(UJA1167ATK/X版本)。
    应用领域
    - 汽车电子(车身控制、动力总成)
    - 工业自动化
    - 新能源与电动汽车

    技术参数


    以下是UJA1167A的技术规格,详细说明其性能指标和电气特性:
    | 参数 | 描述 |

    | 数据速率 | 最高支持5 Mbps |
    | 电源电压 | 电池输入电压范围:2.8V ~ 18V |
    | 稳压输出 | 5V(±2%精度,最大输出电流100mA) |
    | 待机功耗 | Standby模式:<1mA |
    | 睡眠功耗 | Sleep模式:<1µA |
    | ESD保护 | ±8kV(Human Body Model) |
    | 温度范围 | 工作温度:-40°C至+125°C |
    | 封装类型 | HVSON14(3mm x 4.5mm,无铅) |

    产品特点和优势


    独特功能
    1. 自主CAN总线偏置:根据ISO 11898-6标准实现独立偏置控制,确保可靠通信。
    2. 低延迟对称时间:确保在CAN FD快速阶段以最高5Mbps速率进行精确数据传输。
    3. 多功能SPI接口:支持配置、控制和诊断,便于与微控制器集成。
    市场竞争力
    - 高度集成:将CAN收发器、微控制器供电和智能电源管理整合到单一芯片中,简化电路设计并降低BOM成本。
    - 高可靠性:通过严格的EMC测试和过温警告机制,确保长期稳定运行。
    - 环保设计:采用无卤素、RoHS合规材料,绿色环保。

    应用案例和使用建议


    典型应用
    - 汽车CAN总线网络节点:如发动机控制单元(ECU)和网关模块,通过高性能CAN收发器实现高效通信。
    - 新能源汽车电池管理系统(BMS):结合5V传感器供电,支持精确监测电池状态。

    使用建议
    - 在启动Standby或Sleep模式前,确保相关唤醒事件未被触发,避免进入非法状态。
    - 对于关键任务系统,建议关闭不必要的唤醒源以减少功耗。

    兼容性和支持


    兼容性
    UJA1167A完全兼容UJA116x系列其他产品,并支持扩展的5V传感器供电输出(UJA1167ATK/X)。其标准化的SPI接口可轻松与其他微控制器或处理器连接。
    支持服务
    NXP官方提供全面的技术文档、参考设计和售后支持,帮助开发者快速部署产品。此外,针对量产应用,还提供在线技术支持和定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法进入Sleep模式 | 检查是否存在未清除的唤醒事件,确保所有唤醒源均已禁用。 |
    | 功耗高于预期 | 验证电源管理寄存器设置是否正确,特别是Sleep控制位(SLPC)。 |
    | CAN通信不稳定 | 调整CAN收发器的终端电阻值,检查CAN总线接线是否牢固。 |

    总结和推荐


    综合评估
    UJA1167A以其卓越的性能、低功耗设计和丰富的功能成为当前市场上的佼佼者。无论是车载还是工业应用,它都展现了出色的适应性和可靠性。
    推荐结论
    我们强烈推荐UJA1167A用于需要高性能CAN通信且追求高能效的项目。其易用性、灵活性和广泛的适用性使其成为各种复杂嵌入式系统的理想选择。
    如果您正在寻找一款高效可靠的高速CAN系统基础芯片,UJA1167A无疑是一个值得信赖的选择!

UJA1167ATK/0Z参数

参数
通用封装 HVSON-14-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UJA1167ATK/0Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

UJA1167ATK/0Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS UJA1167ATK/0Z UJA1167ATK/0Z数据手册

UJA1167ATK/0Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 1.689 ¥ 14.3562
30000+ $ 1.624 ¥ 13.804
60000+ $ 1.559 ¥ 13.2518
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 86137.2
