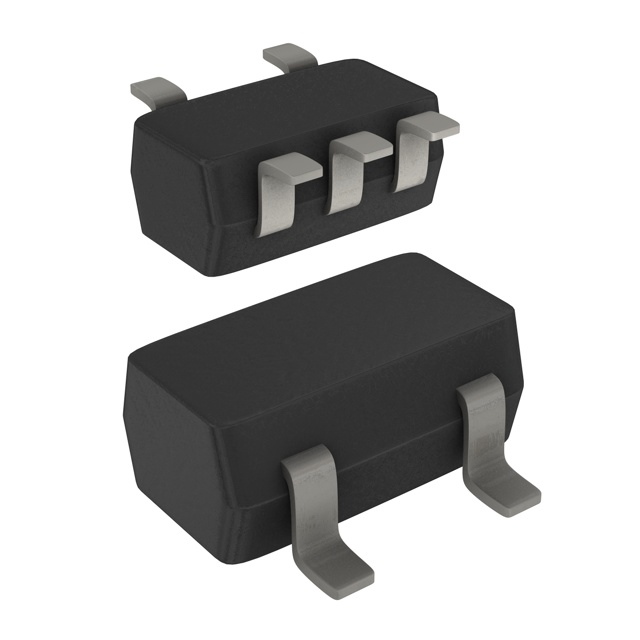

NX3V1G384GW,125

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Single SPST Automotive 5-Pin SOT-353 T/R
供应商型号: J-NXP1-0061732
供应商: Chip1stop
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3V1G384GW,125

NX3V1G384GW,125概述


    产品简介


    NX3V1G384 是一款低导通电阻单极单掷模拟开关,具有两个输入/输出端口(Y 和 Z)和一个活动低电平使能输入引脚(E)。当使能输入引脚 E 高时,模拟开关关闭。该开关通过肖特基触发器实现对较慢上升和下降时间信号的容错,确保从 Y 到 Z 或从 Z 到 Y 传输的信号幅度可达 VCC 且失真和衰减最小。

    技术参数


    - 电压范围: 1.4 V 至 4.3 V
    - 导通电阻:
    - 0.8 Ω (典型值),VCC = 1.4 V
    - 0.5 Ω (典型值),VCC = 1.65 V
    - 0.3 Ω (典型值),VCC = 2.3 V
    - 0.25 Ω (典型值),VCC = 2.7 V
    - 0.25 Ω (典型值),VCC = 4.3 V
    - 噪声裕量高
    - 静电放电保护:
    - HBM 超过 7500 V
    - MM 超过 200 V
    - CDM 超过 1000 V
    - IEC 61000-4-2 接触放电超过 6000 V
    - 低功耗 CMOS
    - 闩锁性能 超过 100 mA (JESD 78B Class II Level A)
    - 可直接与 3.0 V 的 TTL 水平接口
    - 控制输入电压可超过供电电压
    - 最大电流处理能力: 500 mA (连续电流,3.3 V 供电)
    - 工作温度范围: -40 °C 至 +85 °C 和 -40 °C 至 +125 °C

    产品特点和优势


    NX3V1G384 具有多种显著的特点和优势:
    1. 宽泛的供电电压范围:从 1.4 V 到 4.3 V,使得它在不同的供电系统下都能可靠工作。
    2. 极低的导通电阻:在不同供电电压下,导通电阻低至 0.25 Ω,确保信号传输的高保真度。
    3. 高噪声裕度:增强了对信号干扰的抵抗能力。
    4. 强大的抗静电能力:符合多个抗静电标准,保障产品在运输和操作过程中的安全。
    5. 低功耗 CMOS 技术:实现高效节能的应用设计。
    6. 直接接口 TTL 水平:简化了与其他 TTL 设备的连接。
    7. 高性能的热稳定性:在极端温度条件下也能保持稳定性能。

    应用案例和使用建议


    NX3V1G384 主要应用于手机、PDA 和便携式媒体播放器。例如,在手机设计中,可以用于音频信号的切换和路由。在 PDA 中,可以用于不同信号源的选择和管理。建议在使用过程中注意:
    1. 温度控制:确保工作温度不超过推荐范围,以防止热失控。
    2. 信号完整性:注意导通电阻的变化,特别是在不同电压下工作时,以确保信号传输质量。

    兼容性和支持


    NX3V1G384 支持多种封装形式,包括 TSSOP5 和 XSON6。这两种封装均提供了详细的物理和电气参数,确保与其他电子元器件的良好兼容性。NXP 提供了详尽的技术文档和应用指南,用户可以通过其官方渠道获取支持。

    常见问题与解决方案


    1. 导通电阻变化:确保供电电压在推荐范围内,检查信号是否满足要求。
    2. 抗静电能力不足:在操作和安装过程中遵循正确的防静电措施。
    3. 信号失真:检查信号源是否干净,确认无额外干扰。

    总结和推荐


    NX3V1G384 以其超低导通电阻、高噪声裕度和广泛的适用性,成为许多高性能电子设备的理想选择。其在不同温度下的稳定表现和出色的抗静电能力,使其在严苛环境中依然表现出色。总体来说,我们强烈推荐此款产品用于各类高精度模拟信号开关的应用场合。

NX3V1G384GW,125参数

参数
长*宽*高 2.25mm*1.35mm*1mm
通用封装 TSSOP-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NX3V1G384GW,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3V1G384GW,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3V1G384GW,125 NX3V1G384GW,125数据手册

NX3V1G384GW,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
