首页  >  产品百科  >  HEF4024BT,652

HEF4024BT,652

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述: 4.5V 15.5V SO-14 贴片安装
供应商型号: CSCS-HEF4024BT,652
供应商: 海外现货
标准整包数: 1

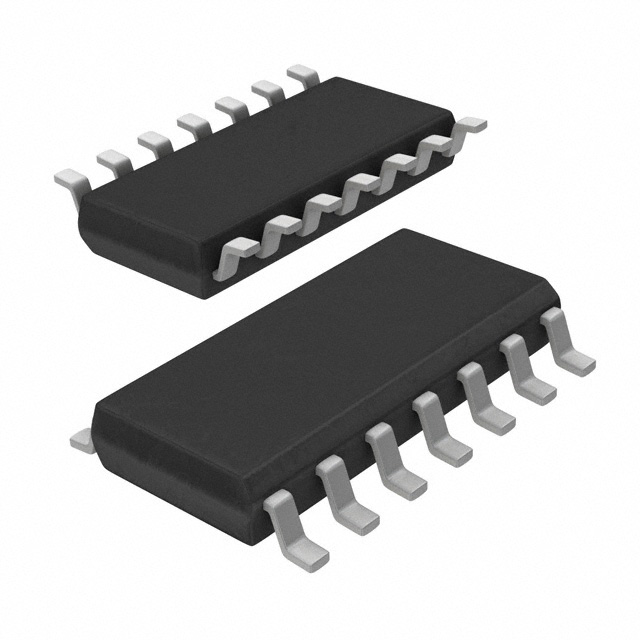

NXP SEMICONDUCTORS 其他逻辑器件 HEF4024BT,652

HEF4024BT,652概述

    # HEF4024B 7-Stage Binary Counter: A Comprehensive Guide

    1. 产品简介


    HEF4024B 是一款由恩智浦半导体(NXP Semiconductors)设计生产的7级二进制波纹计数器。它具有以下主要特点:
    - 时钟输入 (CP):提供同步信号触发计数操作。
    - 主复位输入 (MR):可异步清零所有计数阶段并强制所有输出为低电平。
    - 七路完全缓冲的并行输出 (Q0 至 Q6):每个输出通过静态触发器进行信号控制。
    该芯片主要用于频率分频器和时间延迟电路,在数字逻辑设计中有广泛应用。

    2. 技术参数


    以下是 HEF4024B 的关键技术参数汇总:
    | 参数 | 规格 |

    | 工作电压范围 | 3 V 至 15 V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 电源电流 | 最大 50 mA |
    | 输出驱动能力 | 高电平:最大 -3.6 mA;低电平:最大 3.6 mA |
    | 高电平输出电压 | ≥ 4.95 V (VDD = 5 V),≥ 9.95 V (VDD = 10 V) |
    | 低电平输出电压 | ≤ 0.05 V |
    | 最高时钟频率 | 18 MHz (VDD = 15 V) |
    | 输入过渡速率 | 每伏秒 (μs/V): VDD = 5 V → -3.75;VDD = 15 V → -0.08 |
    功能描述
    - 计数方式:上升沿触发,支持清零功能。
    - 结构:每级为一个静态触发器,确保稳定运行。
    - 兼容性:支持多种封装形式,如 DIP14 和 SO14。

    3. 产品特点和优势


    HEF4024B 的核心优势在于其高度的可靠性和多功能性:
    1. 容慢速时钟信号:支持缓慢上升/下降沿的时钟输入,适应多种时序要求。
    2. 全静态操作:无需动态刷新,提高系统稳定性。
    3. 广泛温度支持:满足工业标准的-40°C 至 +85°C 工作环境。
    4. JEDEC 标准合规:符合行业规范 JESD 13-B,保证产品质量和一致性。
    在应用中,该芯片能有效实现频率分频和延迟功能,适用于消费电子、通信设备及工业控制领域。

    4. 应用案例和使用建议


    应用场景
    - 频率分频:将高频信号按一定比例降频后输出。
    - 时间延迟电路:生成精确的时间间隔,用于定时控制。
    使用建议
    - 确保所有未使用的输入引脚连接至 VDD 或 VSS,以避免干扰。
    - 选择合适的封装(DIP14 或 SO14),根据 PCB 布局需求决定。
    - 测试电路中需加入终止电阻 RT,使其等于脉冲发生器输出阻抗。

    5. 兼容性和支持


    HEF4024B 支持广泛的外围设备连接,与主流逻辑电路兼容。恩智浦提供了详尽的技术文档和测试支持,帮助用户快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出状态不稳定 | 检查时钟信号是否符合输入要求 |
    | 计数器无法清零 | 检查 MR 引脚是否正确接收到高电平 |
    | 时钟频率超出规定范围 | 更换更高频率支持的器件 |

    7. 总结和推荐


    HEF4024B 是一款高性能、低成本的7级二进制计数器芯片,非常适合需要精确计数和时间控制的应用场景。其优异的抗干扰能力和广泛的工作条件使其成为工业领域的优选方案。强烈推荐给需要稳定计数和延迟功能的设计工程师。
    通过灵活配置和合理使用,HEF4024B 可显著提升系统效率和可靠性。对于希望在紧凑空间内实现复杂功能的开发者来说,这款芯片无疑是理想之选。

HEF4024BT,652参数

参数
最大工作供电电压 15.5V
最小工作供电电压 4.5V
8.75mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-14
安装方式 贴片安装
零件状态 停产
包装方式 管装

HEF4024BT,652厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

HEF4024BT,652数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS HEF4024BT,652 HEF4024BT,652数据手册

HEF4024BT,652封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1001+ $ 0.48 ¥ 4.056
库存: 1140
起订量: 1042 增量: 1
交货地:
最小起订量为:1001
合计: ¥ 4060.05
直接购买
