NX3DV642GU,115

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Single 6PDT 24-Pin XQFN T/R
供应商型号: 20M-NX3DV642GU,115
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3DV642GU,115

NX3DV642GU,115概述


    产品简介


    NX3DV642 是一款高性能三极双掷差分信号开关,主要用于在两个MIPI(移动行业处理器接口)设备之间进行信号切换,如摄像头或液晶显示器与板载多媒体应用处理器之间的信号切换。这款产品设计符合MIPI标准,能够处理超过500MHz频率的信号,具有低电容设计,确保高速数据传输。

    技术参数


    - 电源电压范围:2.65 V 至 4.3 V
    - 典型导通电阻:7.5 Ω
    - 典型导通电容:8.4 pF
    - 典型带宽/数据频率:950 MHz
    - 交叉串扰:在100 MHz时为-55 dB
    - 断开-接通转换时间:7 ns
    - 输入电压范围:0 V 至 4.3 V
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高带宽支持:最高支持950 MHz的数据频率,适用于高速数据传输。
    - 低电容和电阻:典型导通电阻为7.5Ω,电容为8.4 pF,保证了低功耗和高效的信号传递。
    - 出色的抗干扰能力:交叉串扰为-55 dB(100 MHz),保证了信号的纯净度。
    - 强大的保护机制:支持ESD保护(HBM:超过2000 V,CDM:超过1000 V,Latch-up性能超过100 mA),确保设备在极端环境下的稳定运行。

    应用案例和使用建议


    NX3DV642 主要应用于智能手机中的双摄像头和双液晶显示器。例如,在双摄像头手机中,该开关可以用于选择哪个摄像头作为当前拍摄源;在双液晶显示器的应用中,可以实现从不同的显示屏输出图像。
    使用建议:
    - 在使用过程中,确保电源电压在指定范围内(2.65 V至4.3 V)以保持最佳性能。
    - 为了降低交叉串扰的影响,尽量保持信号路径的对称性。
    - 考虑到其卓越的ESD保护,虽然不需要额外的保护电路,但建议在组装时采取适当的防静电措施。

    兼容性和支持


    - 兼容性:NX3DV642 与多种MIPI设备兼容,如摄像头模块和LCD显示屏,适合于多媒体应用处理器的集成。
    - 支持:NXP Semiconductors 提供全面的技术支持和维护服务,包括技术文档、设计工具和客户服务。

    常见问题与解决方案


    - Q: 导通电阻不稳定
    A: 检查电源电压是否在2.65 V至4.3 V范围内,必要时检查连接线是否有接触不良。
    - Q: 输出信号失真严重
    A: 确保信号路径长度一致以减少交叉串扰。如果需要进一步改善,考虑增加滤波电路。
    - Q: 设备无法正常启动
    A: 检查电源连接和接地线是否正确连接,确认所有输入信号符合规格要求。

    总结和推荐


    总体而言,NX3DV642是一款功能强大且适应广泛的高速MIPI兼容开关,适用于各种高性能多媒体应用。其低电容设计和卓越的抗干扰性能使其成为市场上同类产品中的佼佼者。强烈推荐在需要高速、低延迟信号传输的应用中使用此产品。

NX3DV642GU,115参数

参数

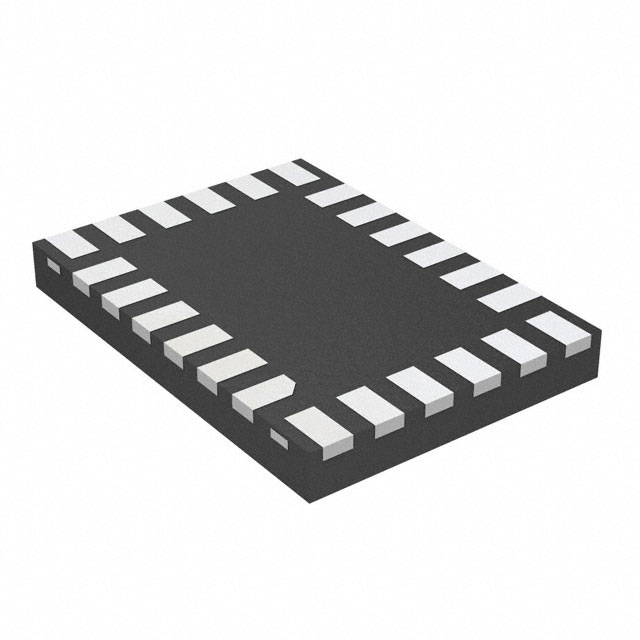

长*宽*高 3.4mm(长度)*2.5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NX3DV642GU,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3DV642GU,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3DV642GU,115 NX3DV642GU,115数据手册

NX3DV642GU,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.495 ¥ 4.1333
10+ $ 0.4785 ¥ 3.9955
30+ $ 0.462 ¥ 3.8577
50+ $ 0.4455 ¥ 3.7199
库存: 5000
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 4.13
