74HC10D,653

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述: 2V 6V SO-14 贴片安装
供应商型号: MIK-74HC10D,653
供应商: 海外现货
标准整包数: 1

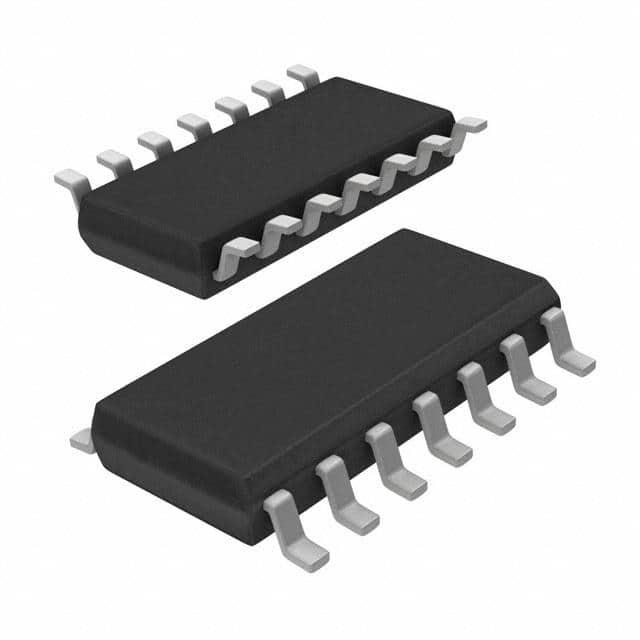

NXP SEMICONDUCTORS 其他逻辑器件 74HC10D,653

74HC10D,653概述

    # Nexperia 74HC10 & 74HCT10 三输入三路NAND门的技术手册解析

    产品简介


    基本介绍
    Nexperia的74HC10和74HCT10是两种常见的三输入三路NAND门集成电路。这种芯片广泛应用于数字电路设计中,用于实现逻辑运算和信号处理功能。两款芯片均具备多组输入输出端口,分别支持CMOS和TTL电平,使得它们能够灵活适应不同的电压需求。该芯片特别适用于需要高集成度和低功耗的应用场合,如嵌入式系统、微控制器外围接口等。
    主要功能
    74HC10和74HCT10的核心功能在于提供三个独立的3输入NAND门电路。通过这些逻辑门,可以完成复杂的逻辑运算任务,例如数据处理、状态转换等。此外,这两种芯片都配备了输入钳位二极管,允许用户使用电流限制电阻来连接超过电源电压(VCC)的输入电压,从而增强设计灵活性。
    应用领域
    这类NAND门芯片非常适合于消费电子、工业控制、通信设备等多个领域。由于其卓越的性能指标和可靠性,它们常被用作逻辑开关、复用器以及各种复杂逻辑电路的基础组件。

    技术参数


    以下是根据技术手册整理的关键技术规格:
    | 参数项 | 74HC10 | 74HCT10 |
    |
    | 输入电平 | CMOS电平 | TTL电平 |
    | 工作温度范围 | -40°C至+125°C | -40°C至+125°C |
    | 最大工作电压(VCC) | 6.0V | 5.5V |
    | 输出高电平(VOH) | ≥5.9V | ≥4.4V |
    | 输出低电平(VOL) | ≤0.4V | ≤0.4V |
    | 每个输入引脚的最大漏电流(IIL/IH) | ±1μA | ±1μA |
    | 总体功耗(Ptot) | ≤500mW | ≤500mW |
    | 静态传播延迟时间(tpd) | 9ns~145ns | 9ns~145ns |

    产品特点和优势


    独特功能
    - 宽广的工作温度范围:无论是低温还是高温环境,芯片都能稳定运行。
    - ESD保护机制:芯片具有强大的抗静电能力,HBM测试值高达2000V,MM测试值超过200V。
    - 多功能封装选项:支持多种封装形式(SO14、SSOP14、TSSOP14),方便客户选择适合的设计方案。
    市场竞争力
    74HC10和74HCT10凭借其出色的性价比、稳定的性能表现以及良好的兼容性,在市场上占据重要地位。特别是在要求高性能且成本敏感的应用场景下,这两款芯片成为了首选。

    应用案例和使用建议


    实际应用案例
    1. 智能家居控制系统:利用74HC10/74HCT10实现家庭安防系统的逻辑判断模块。
    2. 工业自动化设备:作为逻辑控制器的一部分,帮助管理传感器数据的采集与处理。
    3. 汽车电子:用于车载娱乐系统的信号路由和切换操作。
    使用建议
    - 在设计时注意匹配合适的外部电路,特别是确保供电电压符合要求。
    - 考虑到芯片对静电放电的高度敏感性,务必采取有效的防静电措施。
    - 若需扩展功能,可考虑将多个此类芯片组合起来构建更复杂的逻辑结构。

    兼容性和支持


    兼容性
    74HC10和74HCT10与其他主流标准接口完全兼容,可以无缝集成到现有的电子系统中。同时,它们还支持多种封装形式,进一步提升了通用性。
    支持服务
    Nexperia为客户提供全面的技术支持和服务,包括详尽的数据手册、在线论坛以及专业的技术支持团队。无论是在产品研发阶段还是后期维护过程中,都可以得到及时的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 芯片无法正常启动 | 检查供电电压是否正确连接 |
    | 输出信号不稳定 | 确认负载条件满足规范要求 |
    | 静态功耗异常增加 | 审核布线是否存在短路现象 |

    总结和推荐


    综合评估
    74HC10和74HCT10以其紧凑的设计、卓越的性能以及广泛的适用性赢得了市场的认可。无论是对于初学者还是资深工程师而言,它们都是值得信赖的选择。
    推荐结论
    我们强烈推荐使用Nexperia的74HC10和74HCT10作为核心逻辑部件。只要合理规划布局并遵循正确的操作指南,就能充分发挥其潜力,助力项目的成功实施。

74HC10D,653参数

参数
最小工作供电电压 2V
最大工作供电电压 6V
8.75mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

74HC10D,653厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74HC10D,653数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS 74HC10D,653 74HC10D,653数据手册

74HC10D,653封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.214 ¥ 1.7935
库存: 2270
起订量: 1450 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 1793.5
