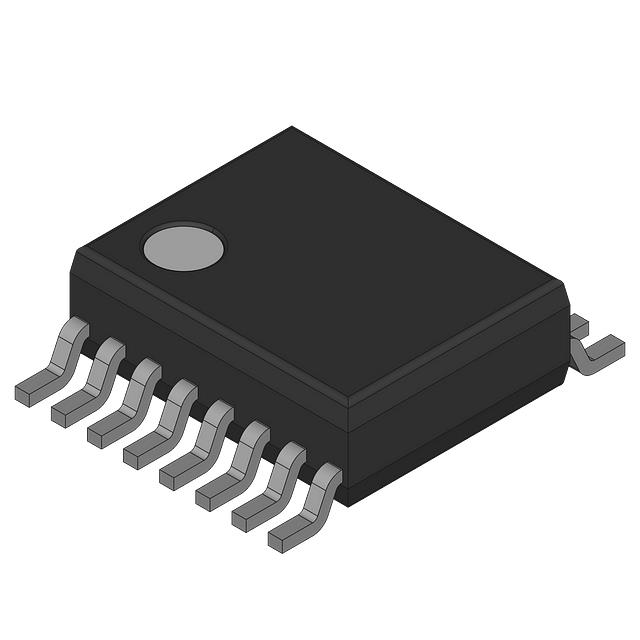

74HC4049DB,112

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述: 2V 6V SSOP-16 贴片安装
供应商型号: CY-74HC4049DB,112
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他逻辑器件 74HC4049DB,112

74HC4049DB,112概述

    74HC4049 六反相器(高压到低压电平转换器)技术手册

    产品简介


    74HC4049是一款具有过压耐受输入的六反相器,专为高压到低压电平转换而设计。其输入端能够承受高达15伏的电压,这使得它在高低电平转换应用中表现优异。74HC4049广泛应用于各种数字电路系统,例如时钟信号处理、数据缓冲及信号整形等领域。

    技术参数


    74HC4049的技术规格如下:
    - 供电电压范围:2.0V 至 6.0V
    - 输入电压范围:0V 至 15V
    - 输出电压范围:0V 至 VCC
    - 工作温度范围:-40°C 至 +125°C
    - 总功耗:最大500mW(SO16、SSOP16 和 TSSOP16 封装)
    动态特性方面,输入至输出传播延迟时间范围为8ns至130ns,具体取决于供电电压和负载条件。

    产品特点和优势


    74HC4049具有以下显著优势:
    - 低功耗:符合JEDEC标准,功耗低。
    - 高静电放电保护:符合HBM标准,放电电压超过2000V;符合MM标准,放电电压超过200V。
    - 多种封装选项:提供SO16、SSOP16和TSSOP16三种封装形式,适应不同应用场景。
    - 广泛的温度范围:从-40°C到+125°C,保证了其在极端环境下的可靠性。

    应用案例和使用建议


    在数字逻辑电路中,74HC4049可用于将高电平信号转换为低电平信号。例如,在微处理器系统中,可以用于驱动LED显示、控制信号的电平转换等。
    使用建议:
    - 确保所有引脚都正确连接到电源和地,避免信号干扰。
    - 在高频应用中,考虑使用旁路电容以减小信号噪声。

    兼容性和支持


    74HC4049与其他标准CMOS集成电路兼容,可方便地与其他数字电路组件集成。Nexperia公司提供了详尽的技术支持和文档资料,确保客户能够轻松上手。

    常见问题与解决方案


    - 问题1:信号失真严重,检查输出负载是否超出了最大负载范围。
    - 问题2:电路功耗过高,检查输入频率和供电电压是否超出推荐值。
    - 问题3:输入信号不稳定,尝试增加外部去耦电容以稳定输入电压。

    总结和推荐


    74HC4049是一款功能强大且可靠的六反相器,适用于各种数字电路设计。其高可靠性、广泛的工作温度范围和多样化的封装选择使其成为工程师的理想选择。建议在需要高压到低压电平转换的应用中采用74HC4049。
    综上所述,74HC4049凭借其优良的性能和广泛的适用性,非常值得推荐给需要高性能数字电路解决方案的用户。

74HC4049DB,112参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
通用封装 SSOP-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

74HC4049DB,112厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74HC4049DB,112数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS 74HC4049DB,112 74HC4049DB,112数据手册

74HC4049DB,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2864 ¥ 2.4652
500+ $ 0.2838 ¥ 2.4427
1000+ $ 0.2758 ¥ 2.3307
5000+ $ 0.2758 ¥ 2.3307
库存: 2002
起订量: 406 增量: 1
交货地:
最小起订量为:300
合计: ¥ 739.56
