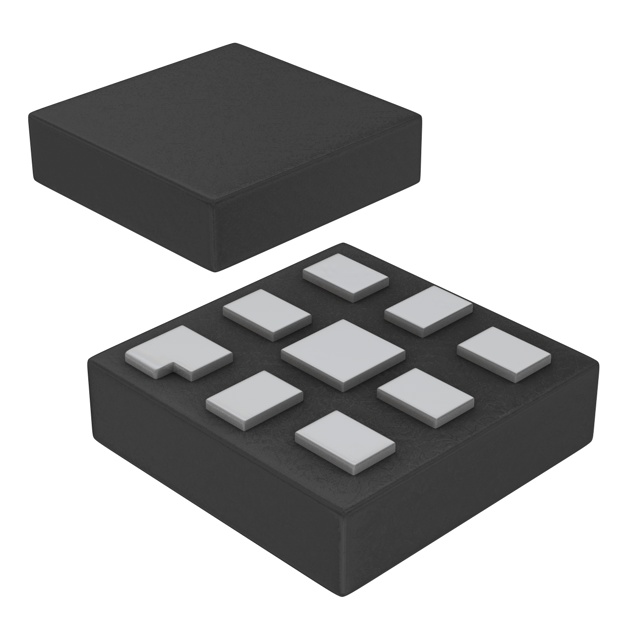

NX3L1T53GM,125

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNF-NX3L1T53GM,125
供应商: NXP直供
标准整包数: 4000
NXP SEMICONDUCTORS 其他接口芯片 NX3L1T53GM,125

NX3L1T53GM,125概述


    产品简介


    NX3L1T53低阻单极双掷模拟开关是一款适合用作模拟或数字2:1多路复用器/解复用器的低阻值单极双掷模拟开关。它具有数字选择输入(S)、两个独立的输入/输出端口(Y0和Y1)、一个公共输入/输出端口(Z)和一个激活为低电平的使能输入(E)。当E引脚为高电平时,开关关闭。该设备还采用了施密特触发器动作,使其对较慢的输入上升和下降时间具有较高的耐受能力。该器件的低阈值数字输入允许其在3.3V应用中以1.8V逻辑电平驱动,不会显著增加供电电流ICC。这使得NX3L1T53可以在4.3V信号下,通过1.8V数字控制器进行切换,从而无需逻辑电平转换。

    技术参数


    - 工作电压范围: 1.4 V至4.3 V
    - 典型ON电阻(峰值):
    - VCC = 1.4 V时: 1.6 Ω
    - VCC = 1.65 V时: 1.0 Ω
    - VCC = 2.3 V时: 0.55 Ω
    - VCC = 2.7 V时: 0.5 Ω
    - VCC = 4.3 V时: 0.5 Ω
    - 断开-闭合切换: 支持
    - 高噪声容限
    - 静电放电保护:
    - HBM JESD22-A114F Class 3A 超过7500 V
    - MM JESD22-A115-A 超过200 V
    - CDM AEC-Q100-011修订版B超过1000 V
    - IEC61000-4-2接触放电超过8000 V(开关端口)
    - CMOS低功耗
    - 闩锁性能: 超过100 mA(JESD 78 Class II Level A)
    - 控制输入接受高于供电电压的电压
    - 低供电电流, 即使输入低于VCC
    - 高电流处理能力: 在3.3V供电下可连续处理350 mA电流
    - 温度范围: -40°C 至 +85°C 和 -40°C 至 +125°C

    产品特点和优势


    - 宽泛的工作电压范围: 从1.4V到4.3V,适用于多种电源需求。
    - 非常低的ON电阻: 典型值为0.5Ω(在VCC = 4.3V时),确保信号传输时的最小衰减和失真。
    - 高噪声容限: 增强了系统稳定性。
    - 强大的静电放电保护: 通过多种标准测试,提供高水平的抗ESD能力。
    - 低功耗: 高效的CMOS设计,确保低功耗操作。
    - 高电流处理能力: 可处理高达350mA的连续电流。
    - 广泛的温度适应性: 从-40°C到+125°C,适用于恶劣环境。

    应用案例和使用建议


    NX3L1T53广泛应用于手机、PDA和便携式媒体播放器等设备中。例如,在手机中,NX3L1T53可以用于实现音频信号的切换,以避免切换时的干扰和失真。在使用过程中,建议注意以下几点:
    - 确保供电电压在1.4V至4.3V之间。
    - 使用适当的输入电压范围以防止损坏。
    - 由于其低阻值特性,使用时要注意信号传输过程中的热效应。
    - 在较高温度环境下使用时,考虑散热措施以延长使用寿命。

    兼容性和支持


    NX3L1T53与多种电子元器件和设备兼容,如常见的便携式电子设备和电路板。NXP提供了全面的技术支持和维护服务,包括在线文档、技术支持热线和售后服务。

    常见问题与解决方案


    1. 问题:供电电压超出推荐范围导致设备损坏。
    - 解决办法:确保供电电压在1.4V至4.3V范围内。

    2. 问题:ON电阻过高导致信号失真。
    - 解决办法:检查输入电压和供电电压是否在推荐范围内。

    3. 问题:在高温环境下使用时,设备无法正常工作。
    - 解决办法:考虑使用散热措施,并尽量避免在极端温度条件下使用。

    总结和推荐


    NX3L1T53是一款高性能的单极双掷模拟开关,具备宽泛的工作电压范围、非常低的ON电阻、高噪声容限和出色的ESD保护能力。其广泛应用和强大的技术支持使其成为众多电子设备的理想选择。基于以上所述,我们强烈推荐使用NX3L1T53,尤其是在需要高效能和可靠性的应用场合。

NX3L1T53GM,125参数

参数
1.65mm(Max)
1.65mm(Max)
450μm(Max)
通用封装 XQFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NX3L1T53GM,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3L1T53GM,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3L1T53GM,125 NX3L1T53GM,125数据手册

NX3L1T53GM,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.3125 ¥ 2.6563
20000+ $ 0.3075 ¥ 2.6138
40000+ $ 0.3 ¥ 2.55
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 10625.2
