NX3L2467HR,115

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-NX3L2467HR,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 NX3L2467HR,115

NX3L2467HR,115概述

    NX3L2467 Dual Low-Ohmic Double-Pole Double-Throw Analog Switch

    1. 产品简介


    NX3L2467 是一款双低阻抗双掷模拟开关,适用于模拟或数字多路复用/解复用器的应用场合。它由四个开关组成,每个开关有两个独立的输入/输出(nY0 和 nY1)以及一个公共输入/输出(nZ)。两个数字输入端(1S 和 2S)用于选择开关位置。1S 用于选择连接到 1Z 和 2Z 的独立输入/输出,2S 用于选择连接到 3Z 和 4Z 的独立输入/输出。这种开关具有施密特触发器特性,使得电路对较慢的输入上升沿和下降沿保持容忍度。此外,低阈值数字输入使得该器件能够在 3.3 V 应用中由 1.8 V 逻辑电平驱动,而不会显著增加供应电流(ICC),从而实现了通过 1.8 V 数字控制器切换 4.3 V 信号的可能性,无需额外的电平转换。

    2. 技术参数


    - 供电电压范围: 1.4 V 到 4.3 V
    - 典型导通电阻:
    - VCC = 1.4 V: 1.7 Ω (峰值)
    - VCC = 1.65 V: 1.0 Ω (峰值)
    - VCC = 2.3 V: 0.6 Ω (峰值)
    - VCC = 2.7 V: 0.5 Ω (峰值)
    - VCC = 4.3 V: 0.5 Ω (峰值)
    - 通道开启时间: 19 ns 到 90 ns
    - 通道关闭时间: 8 ns 到 90 ns
    - 断开-闭合时间: 2 ns 到 20 ns
    - 总谐波失真 (THD): 0.02% 到 0.15%
    - -3 dB 频率响应: 参见图 20

    3. 产品特点和优势


    - 宽供电电压范围: 1.4 V 至 4.3 V
    - 极低导通电阻: 最低 0.5 Ω
    - 破前闭后切换
    - 高噪声免疫力
    - 静电放电保护:
    - 人体模型 (HBM) 超过 4000 V
    - 机器模型 (MM) 超过 200 V
    - 接触放电 (CDM) 超过 1000 V
    - 接触放电 (IEC61000-4-2) 超过 6000 V
    - CMOS 低功耗
    - 闩锁性能超过 100 mA
    - 控制输入接受高于供电电压的电压
    - 非常低的供应电流

    4. 应用案例和使用建议


    NX3L2467 主要应用于手机、PDA 和便携式媒体播放器等领域。例如,在智能手机中,它可以用作信号路径的开关,实现不同频段的切换和多模操作。根据手册中提供的应用场景,这里提出以下几点使用建议:
    - 信号路径设计: 在信号路径设计中,应考虑信号的频率响应和失真。根据手册中的数据,确保信号传输过程中的总谐波失真不超过指定值。
    - 温度范围选择: 选择合适的封装类型以适应不同环境温度。例如,对于高温环境(>60°C),TSSOP16 封装比其他封装更适合。
    - 负载管理: 使用适当大小的负载电阻(RL)和负载电容(CL),确保信号质量和系统稳定。

    5. 兼容性和支持


    NX3L2467 支持多种封装形式,包括 TSSOP16、HXQFN16 和 XQFN16。厂商提供广泛的技术支持和服务,确保用户能够充分利用该产品的功能和性能。同时,手册中详细列出了常见的问题及解决方案,方便用户快速排查和解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输质量下降 | 检查负载电阻和电容值是否符合手册要求 |
    | 开关响应时间过长 | 确认输入信号上升沿和下降沿速率是否符合要求 |
    | 控制输入电压超出范围 | 确保控制输入电压在规定的范围内 |

    7. 总结和推荐


    NX3L2467 双低阻抗双掷模拟开关凭借其广泛的供电电压范围、极低的导通电阻、出色的噪声免疫力和高效的静电放电保护等特点,在多模手机和便携式设备中具有显著的优势。它的高效性能和低功耗使其成为设计高性能便携设备的理想选择。因此,我们强烈推荐这款产品用于需要高可靠性和高性能信号开关的应用场合。

NX3L2467HR,115参数

参数
3.1mm(Max)
3.1mm(Max)
450μm(Max)

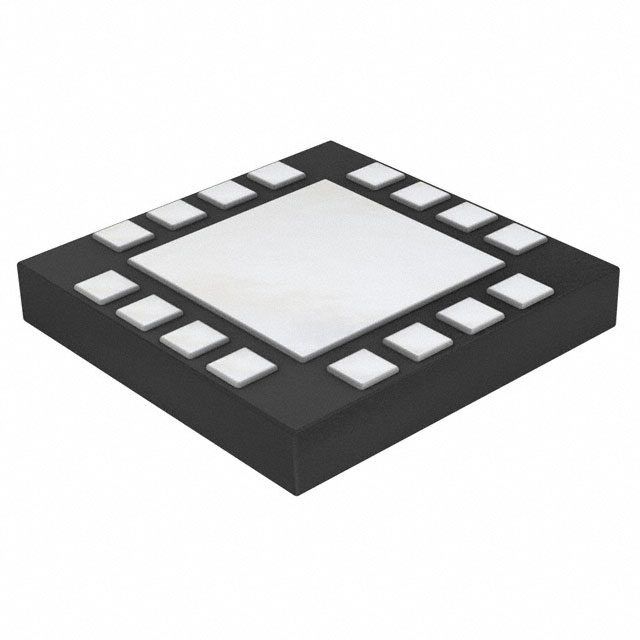

通用封装 HXQFN-16
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NX3L2467HR,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3L2467HR,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3L2467HR,115 NX3L2467HR,115数据手册

NX3L2467HR,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.443 ¥ 3.8117
300+ $ 0.4389 ¥ 3.7773
500+ $ 0.4348 ¥ 3.743
1000+ $ 0.4226 ¥ 3.5713
5000+ $ 0.4226 ¥ 3.5713
库存: 9757
起订量: 263 增量: 1
交货地:
最小起订量为:100
合计: ¥ 381.17
