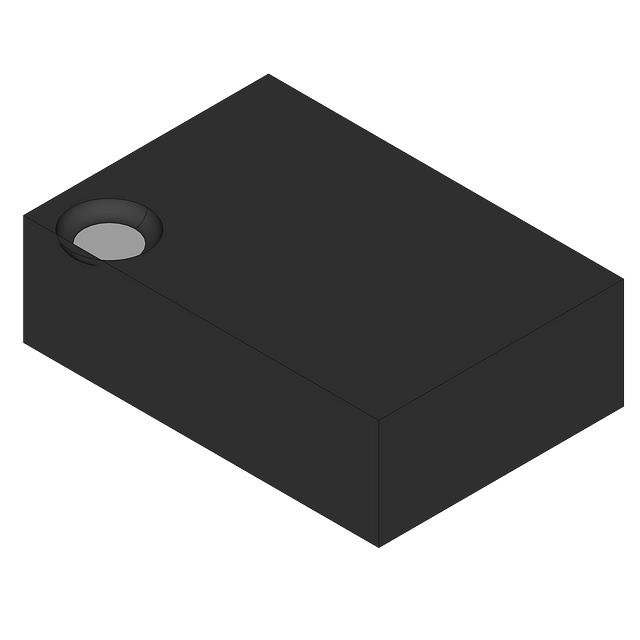

74LVC1G57GF,132

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74LVC1G57GF,132
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 其他逻辑器件 74LVC1G57GF,132

74LVC1G57GF,132概述


    产品简介


    74LVC1G57低功耗可配置多功能门是一款高度灵活的数字逻辑集成电路,它提供多种配置功能,通过三个输入端口(A、B、C)的不同组合可以实现AND、OR、NAND、NOR、XNOR、反相器及缓冲器等逻辑功能。该产品广泛应用于需要高性能逻辑处理的应用中,如通信系统、计算机外围设备、消费电子产品以及工业控制系统等。

    技术参数


    - 工作电压范围: 1.65 V 至 5.5 V
    - 耐压能力: 输入/输出端口能够承受最高5V的电压
    - 抗噪性能: 具备高噪声抑制能力
    - JEDEC标准合规: 满足JESD8-7 (1.65V~1.95V),JESD8-5 (2.3V~2.7V) 和 JESD8B/JESD36 (2.7V~3.6V) 标准
    - 静电放电保护:
    - 人体模型 (HBM) 超过2000V
    - 机器模型 (MM) 超过200V
    - 输出驱动能力: ±24 mA(VCC=3.0V)
    - 低功耗: 符合CMOS低功耗标准
    - 闩锁性能: 大于250mA
    - 兼容TTL电平: 可直接与TTL电平接口
    - 输入兼容性: 可接受最高5V的输入电压
    - 包装选项: 包括SC-88, SC-74, XSON6等多种封装形式
    - 温度范围: 工作温度范围-40°C至+125°C

    产品特点和优势


    - 宽电压范围: 支持从1.65V到5.5V的供电电压,使得该产品可以在多种电源环境中稳定运行。
    - 5V耐压输入/输出: 兼容5V逻辑,方便与其他5V逻辑器件进行连接。
    - 高抗噪性能: 提供高噪声抑制能力,有助于提高系统的可靠性和稳定性。
    - 强大的ESD保护: 符合多项ESD防护标准,有效防止静电损坏。
    - 低功耗设计: 配备了多个低功耗模式,适合电池供电设备。
    - 多封装选择: 丰富的封装选项提供了灵活性,以适应不同的电路布局需求。
    - 宽温度范围: 工作温度范围为-40°C至+125°C,适用于极端环境下的应用。

    应用案例和使用建议


    - 应用案例: 该芯片常用于计算机主板、打印机控制板、通讯接口板等领域,通过其丰富的逻辑功能实现复杂的逻辑运算。
    - 使用建议: 在选择电源电压时,应确保其在1.65V到5.5V之间,这样可以最大化利用其全部功能。对于有高抗噪需求的应用,可以考虑使用高阻抗输入模式来减少外部噪声干扰。同时,为了提升系统的可靠性,推荐使用其内置的高ESD保护特性。

    兼容性和支持


    - 兼容性: 74LVC1G57能够与各类5V逻辑器件兼容,包括但不限于常见的TTL和CMOS器件。其广泛的输入电压范围使其能够轻松接入不同电源环境。
    - 支持与维护: Nexperia公司提供了详尽的技术文档和支持服务,包括在线资料库、技术支持热线和专业工程师团队,帮助用户解决在应用中可能遇到的各种问题。

    常见问题与解决方案


    1. Q: 如何正确连接电源?
    - A: 确保电源电压保持在1.65V至5.5V范围内,且按照数据手册中的指示正确连接VCC和GND引脚。
    2. Q: 使用过程中发热过多怎么办?
    - A: 若发现芯片发热严重,检查是否有超负荷运行的情况,适当增加散热措施或者降低工作频率。
    3. Q: 如何确认输入信号无误?
    - A: 使用示波器检查输入信号波形是否符合预期,确保信号质量良好。

    总结和推荐


    74LVC1G57低功耗可配置多功能门以其宽泛的工作电压范围、高抗噪能力和出色的ESD防护特性,在众多电子系统中表现出色。其多样化的封装选项和广泛的温度适应能力进一步提升了产品的可用性和灵活性。综上所述,该产品非常适合需要高效逻辑处理能力的应用场合,并强烈推荐给寻求高性能逻辑门电路解决方案的设计者和工程师。

74LVC1G57GF,132参数

参数
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 散装,卷带包装

74LVC1G57GF,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVC1G57GF,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS 74LVC1G57GF,132 74LVC1G57GF,132数据手册

74LVC1G57GF,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
