NX3L2G384GD,125

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Analog Switch Dual SPST Automotive 8-Pin XSON8U T/R
供应商型号: CY-NX3L2G384GD,125
供应商: Avnet
标准整包数: 1

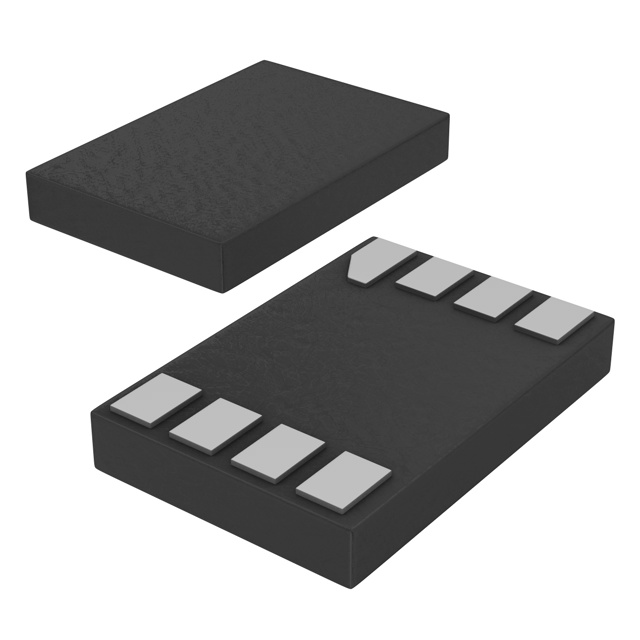

NXP SEMICONDUCTORS 其他接口芯片 NX3L2G384GD,125

NX3L2G384GD,125概述

    NX3L2G384 双路低电阻单刀单掷模拟开关技术手册

    产品简介


    NX3L2G384 是一款双路低电阻单刀单掷模拟开关。该开关包含两个输入/输出端口(nY 和 nZ)以及一个活动低电平使能输入端(nE)。当 nE 端口处于高电平时,模拟开关将关闭。本产品具有宽电源电压范围、极低的导通电阻(最高为0.5 Ω)和对输入上升和下降时间变化的耐受能力,非常适合信号传输应用。

    技术参数


    - 电源电压范围:1.4 V 至 4.3 V
    - 导通电阻(典型值):
    - 1.6 Ω(VCC = 1.4 V)
    - 1.0 Ω(VCC = 1.65 V)
    - 0.55 Ω(VCC = 2.3 V)
    - 0.50 Ω(VCC = 2.7 V)
    - 0.50 Ω(VCC = 4.3 V)
    - 电气特性:
    - 高噪声免疫力
    - ESD保护等级:
    - HBM:超过7500 V
    - MM:超过200 V
    - CDM:超过1000 V
    - 接触放电:超过4000 V
    - 低功耗CMOS技术
    - 最大电流承载能力:350 mA
    - 工作温度范围:-40°C 至 +85°C 和 -40°C 至 +125°C

    产品特点和优势


    - 宽电源电压范围:支持1.4 V至4.3 V的电源电压范围,适合多种应用环境。
    - 极低导通电阻:在不同电源电压下的典型导通电阻分别为1.6 Ω至0.5 Ω,保证了信号传输的低损耗和低失真。
    - 高噪声免疫力:在各种干扰环境下也能保持稳定的信号传输。
    - 强大的ESD保护:具备优异的静电放电防护能力,确保长期可靠运行。
    - 兼容TTL电平:可在3.0 V下直接与TTL电平接口。
    - 高性能:能承受高达350 mA的连续电流,在多种应用场景中表现出色。

    应用案例和使用建议


    NX3L2G384 广泛应用于移动电话、PDA、便携式媒体播放器等领域。根据手册中的描述,它适用于需要低功耗和高可靠性的场合。例如,可作为音频信号的切换开关,以实现高效和无损的信号传输。为了获得最佳性能,建议在使用时遵循推荐的操作条件,特别是确保电源电压稳定在推荐范围内。

    兼容性和支持


    NX3L2G384 与其他标准电子元件具有良好的兼容性,可以方便地集成到现有系统中。制造商提供详细的技术支持和维护服务,包括详尽的技术手册和在线资源,帮助用户解决可能出现的问题。

    常见问题与解决方案


    - 问题1:导通电阻过高
    - 解决方法:检查电源电压是否在推荐范围内,确认电源是否稳定。
    - 问题2:ESD保护失效
    - 解决方法:确保电路连接正确,避免直接接触引脚导致静电损伤。
    - 问题3:电流承载能力不足
    - 解决方法:确认所使用电源的最大电流输出,选择合适的工作模式。

    总结和推荐


    NX3L2G384 在宽电压范围、低导通电阻、高噪声免疫力和强大ESD保护方面表现出色,适用于各种需要高效信号切换的应用。总体而言,这款模拟开关在设计上注重性能和可靠性,是当前市场上极具竞争力的产品。因此,我们强烈推荐使用NX3L2G384,特别是对于要求高性能和高可靠性的应用场景。

NX3L2G384GD,125参数

参数
2.1mm(Max)
3.1mm(Max)
450μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
包装方式 卷带包装

NX3L2G384GD,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX3L2G384GD,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS NX3L2G384GD,125 NX3L2G384GD,125数据手册

NX3L2G384GD,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
