TJA1055T/CM,118

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: CAN 125KBd Sleep/Standby 5V/9V/12V/15V/18V/24V/28V Automotive 14-Pin SO T/R
供应商型号: 20M-TJA1055T/CM,118
供应商: NXP直供
标准整包数: 1

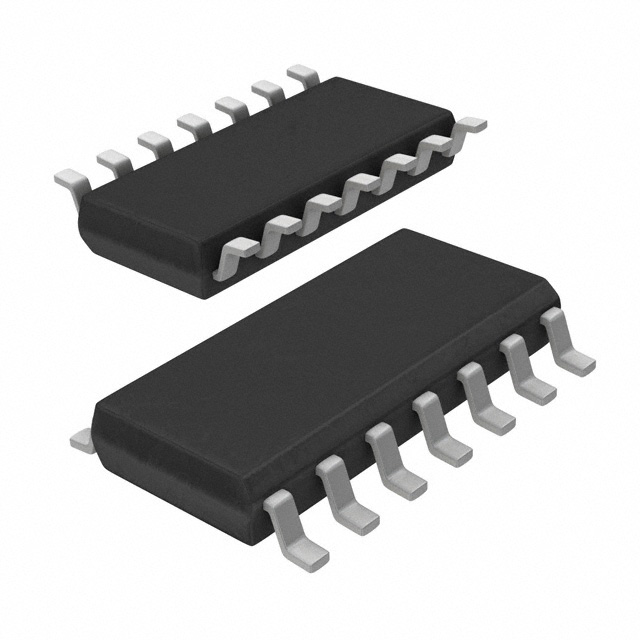

NXP SEMICONDUCTORS 其他接口芯片 TJA1055T/CM,118

TJA1055T/CM,118概述

    TJA1055 增强型容错 CAN 收发器技术手册

    1. 产品简介


    TJA1055 是 NXP 公司开发的一款用于控制器局域网络(CAN)的接口芯片,主要用于低速应用,例如在乘用车中,最高可达 125 kBd 的传输速率。它提供差分接收和发送能力,同时在错误条件下能够切换到单线收发模式。作为 TJA1054 和 TJA1054A 的升级版,TJA1055 在多个方面进行了改进,包括静电放电保护、功耗降低以及睡眠模式下的唤醒信号支持等。

    2. 技术参数


    - 工作电压:4.75V 到 5.25V(VCC)
    - 电池供电电压范围:-0.3V 至 +40V(VBAT)
    - 最大负载电压:58V
    - 传播延迟:≤ 1.5μs
    - 电流消耗:在睡眠模式下,电流可低至 25μA 到 40μA
    - 静电放电保护:±8kV(人体模型)和 ±6kV(IEC 61000-4-2)

    3. 产品特点和优势


    - 低速通信优化:适用于汽车内部的低速 CAN 通信。
    - 抗电磁干扰能力:出色的电磁发射(EME)和电磁干扰(EMI)抑制能力。
    - 故障管理:支持单线传输模式,自动恢复到差分模式。
    - 保护机制:包括短路保护、热保护、电池瞬态保护等。
    - 低功耗模式:提供睡眠模式和待机模式,支持通过总线唤醒。

    4. 应用案例和使用建议


    - 车载网络:适用于需要高可靠性通信的汽车内部网络,如发动机控制、制动系统等。
    - 建议:在使用时应注意总线接线的正确性,特别是在低速应用环境中,确保接线质量可以显著提高系统的稳定性和可靠性。另外,建议在实际安装前进行充分的测试和验证。

    5. 兼容性和支持


    - 兼容性:与其他 CAN 节点及微控制器具有良好的兼容性,支持 3V 接口。
    - 支持:NXP 提供详细的技术文档和支持服务,用户可以方便地获取相关信息和帮助。

    6. 常见问题与解决方案


    - 问题 1:通信不稳定,出现丢包现象。
    - 解决方案:检查总线接线和连接器,确保无虚焊、短路等问题。适当增加终端电阻以提高信号质量。

    - 问题 2:功耗过高。
    - 解决方案:确认所有输入引脚都已正确配置,特别是睡眠模式和待机模式下的控制信号。此外,检查是否有未使用的输出引脚被拉高导致额外功耗。

    7. 总结和推荐


    TJA1055 是一款非常出色的 CAN 收发器,其强大的故障管理和优良的电磁兼容性使其非常适合于汽车及其他需要高可靠性通信的应用场合。其低功耗模式和丰富的保护机制也大大提升了产品的实用性和耐用性。因此,强烈推荐在需要高可靠性的应用中使用 TJA1055。
    本文总结了 TJA1055 增强型容错 CAN 收发器的主要特性、技术参数及其在不同应用场景中的优势,旨在帮助读者更好地了解和选择这一优秀的 CAN 收发器产品。

TJA1055T/CM,118参数

参数
8.75mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TJA1055T/CM,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TJA1055T/CM,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS TJA1055T/CM,118 TJA1055T/CM,118数据手册

TJA1055T/CM,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.8001
10+ ¥ 15.9065
30+ ¥ 14.3916
50+ ¥ 13.6341
100+ ¥ 12.8767
库存: 17470
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 17.8
直接购买
