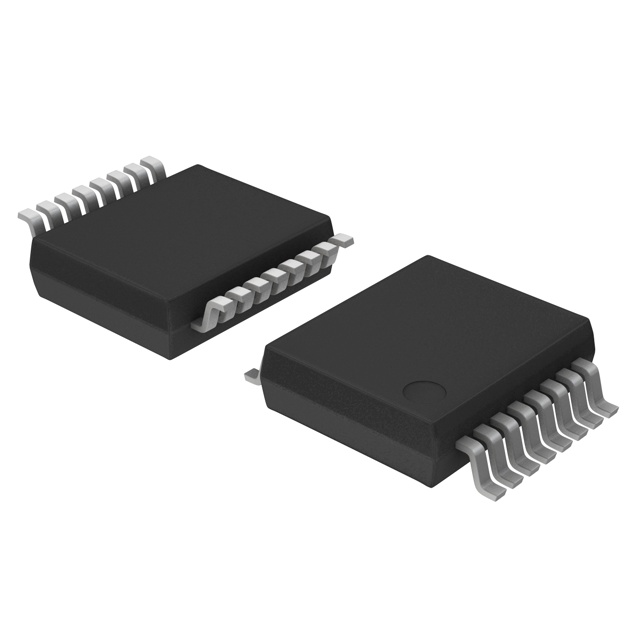

TJA1081BTS,118

产品分类: 其他接口芯片
厂牌: NXP SEMICONDUCTORS
产品描述: Transceiver 1TX 2RX Automotive 16-Pin SSOP T/R
供应商型号: 20M-TJA1081BTS,118
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他接口芯片 TJA1081BTS,118

TJA1081BTS,118概述


    产品简介


    产品名称: TJA1081B FlexRay节点收发器
    产品类型: FlexRay通信网络中的节点收发器
    主要功能: 在时间触发通信系统中提供数据传输接口,符合FlexRay电气物理层规范V3.0.1,并满足JASPAR(Japan Auto Software and Parts Realization)的要求。该器件主要用于传输速率从2.5 Mbit/s到10 Mbit/s的通信系统中。
    应用领域: 主要应用于汽车、工业自动化等领域,能够支持不同电压系统的通信需求。

    技术参数


    - 数据传输速率: 2.5 Mbit/s至10 Mbit/s
    - 最低位周期支持: 60 ns
    - 低电磁发射(EME): 支持非屏蔽电缆,符合最新的行业标准
    - 接收器差分输入电压: 400 mV
    - 共模范围: 支持高电磁抗干扰(EMI)
    - 温度监测: 内置温度监测
    - 电池电压范围: 4.75 V至60 V
    - ESD保护: ±6 kV ESD脉冲保护(IEC 61000-4-2标准)
    - 瞬态保护: 按照ISO 7637 class C标准
    - 短路保护: 对于电池电压(14 V, 24 V, 48 V)和接地具有短路防护
    - 操作模式: 包括正常模式、接收模式、待机模式、睡眠模式等

    产品特点和优势


    - 优化时间触发通信系统: 高度兼容FlexRay电气物理层规范V3.0.1,并满足JASPAR要求,符合AEC-Q100汽车产品认证标准。
    - 低功耗管理: 包括抑制开关,非常低的电流消耗(睡眠和待机模式),支持远程唤醒。
    - 诊断能力: 提供增强的电源监控(VBAT、VCC、VIO),过温检测,短路检测等功能。
    - 保护机制: 支持高ESD防护标准,具备故障静默行为(当VBAT、VCC或VIO发生欠压时)。
    - 功能类: 符合FlexRay电气物理层规范(包括电压调节器控制、逻辑电平适应等)。

    应用案例和使用建议


    - 典型应用: 汽车内部的FlexRay网络,用于引擎控制单元(ECU)、动力总成系统等复杂网络中。
    - 使用建议:
    - 在设计阶段考虑电源管理: 确保稳定可靠的电源供应(VBAT、VCC、VIO)以确保最佳性能。
    - 合理布局布线: 尤其是在存在较大共模干扰的应用环境中,保持电路板的合理布线,减小信号干扰。
    - 考虑ESD防护: 针对高电磁干扰环境,适当添加外部ESD防护措施,提升系统稳定性。

    兼容性和支持


    - 兼容性: 该产品支持14 V、24 V和48 V供电系统,与TJA1081、TJA1080A有相同的功能和封装尺寸。
    - 支持和服务: 厂商提供了详细的技术文档和支持服务,包括在线论坛、技术支持热线等。

    常见问题与解决方案


    - 问题1: 在待机模式下无法正常唤醒
    解决办法: 检查本地唤醒引脚(WAKE)的连接情况,确保其配置正确;检查是否有外部干扰影响唤醒功能。
    - 问题2: 数据传输不稳定
    解决办法: 检查电源供应情况,尤其是VBAT、VCC和VIO的电压水平,确保符合产品手册中规定的范围。
    - 问题3: ESD防护失效
    解决办法: 检查所有引脚的ESD防护电路,确认所有保护二极管连接正确无误。

    总结和推荐


    综合评估:
    TJA1081B FlexRay节点收发器以其出色的低功耗管理、优秀的EMC性能及强大的诊断功能,非常适合在复杂的汽车和工业自动化系统中使用。通过合理的设计和使用,可以显著提高系统整体的可靠性和稳定性。
    推荐使用:
    对于需要高性能时间触发通信的场合,特别是在汽车和工业自动化领域,TJA1081B是理想的选择。推荐在新项目设计中优先考虑使用此产品。

TJA1081BTS,118参数

参数
长*宽*高 1.8mm(高度)
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带装

TJA1081BTS,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TJA1081BTS,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他接口芯片 NXP SEMICONDUCTORS TJA1081BTS,118 TJA1081BTS,118数据手册

TJA1081BTS,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
