JN5189HN/001Z

产品分类: 其他工具
厂牌: NXP SEMICONDUCTORS
产品描述: 802.15.4/ZigBee SOC 2485MHz 40-Pin HVQFN EP T/R
供应商型号: QNB-JN5189HN/001Z
供应商: NXP直供
标准整包数: 1000
NXP SEMICONDUCTORS 其他工具 JN5189HN/001Z

JN5189HN/001Z概述

    JN5189 和 JN5189T 微控制器技术手册

    1. 产品简介


    JN5189 和 JN5189T(统称为 JN5189)是超低功耗、高性能的基于 Arm® Cortex®-M4 的无线微控制器,支持 Zigbee 3.0 和 Thread 网络协议栈。这些微控制器适用于家庭自动化、智能照明和无线传感器网络等应用。JN5189 集成了 2.4 GHz IEEE 802.15.4 兼容的收发器和多种模拟数字外设。其超低功耗设计使其能够使用硬币电池供电。

    2. 技术参数


    - 处理器:Arm Cortex-M4,最高运行频率为 48 MHz。
    - 内存:640 KB 嵌入式闪存(320 KB 为 JN5188),152 KB RAM(88 KB 为 JN5188)。
    - 电源电压:1.9 V 至 3.6 V。
    - 无线电特性:
    - 2.4 GHz IEEE 802.15.4 2011 合规。
    - 接收电流为 4.3 mA,接收灵敏度可达 -100 dBm。
    - 可配置的最大发射功率为 +11 dBm,支持从 0 dBm 到 +10 dBm 的电流范围。
    - 微控制器特性:
    - 两个 12 MHz 至 48 MHz 的系统时钟。
    - 两个 I2C 总线接口。
    - 10 个 PWM 通道。
    - 两个低功耗定时器。
    - 两个 USART。
    - 两个 SPI 总线接口。
    - 一个数字音频接口支持双通道麦克风接口。
    - 一个 12 位 ADC。
    - 一个温度传感器和比较器。
    - 低功耗特性:
    - 支持睡眠模式、深度睡眠模式和掉电模式。
    - 深度掉电模式下的电流消耗仅为 350 nA。
    - 工作环境:工作温度范围为 -40 °C 至 +125 °C。

    3. 产品特点和优势


    - 超低功耗:长电池寿命。
    - 单芯片解决方案:简化系统 BOM 组件数量和成本。
    - 灵活的传感器接口:适用于各种传感器。
    - 嵌入式 NFC:JN5189T 和 JN5188T 设备支持。

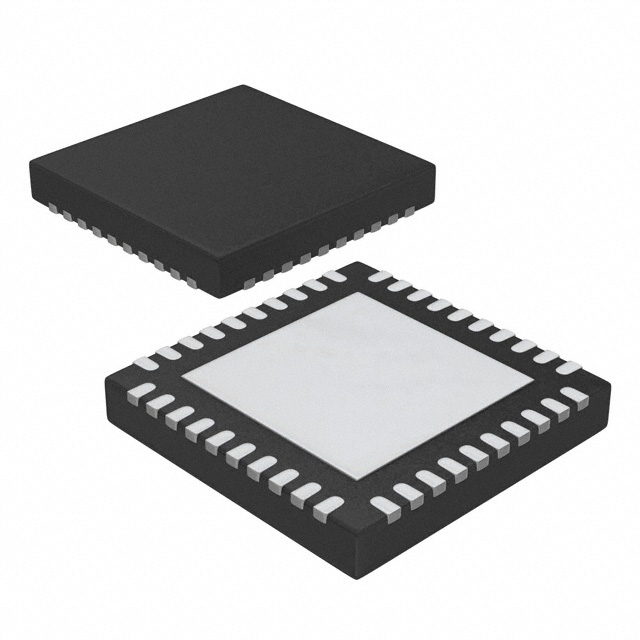

    - 紧凑封装:6×6 mm HVQFN40,0.5 mm 引脚间距。
    - 高集成度:集成了丰富的模拟和数字外设。

    4. 应用案例和使用建议


    - 应用案例:
    - 家庭自动化:例如智能门锁和安全系统。
    - 智能照明:例如可调光灯具。
    - 无线传感器网络:例如温度和湿度监测。
    - 使用建议:
    - 在设计应用时,充分利用其多样的外设和通信接口。
    - 使用深度睡眠模式以延长电池寿命。
    - 考虑到其低功耗特性,可以在需要远程监控的应用中使用。

    5. 兼容性和支持


    - 兼容性:JN5189 支持各种无线通信协议和传感器接口,易于与现有的系统集成。
    - 厂商支持:NXP 提供详细的技术文档和支持服务,包括开发工具和软件库。

    6. 常见问题与解决方案


    - 问题:电池寿命短。
    - 解决办法:使用深度睡眠模式减少功耗。
    - 问题:外部干扰严重。
    - 解决办法:启用无线电的抗干扰功能。
    - 问题:无法连接到其他设备。
    - 解决办法:检查无线通信设置并确保频率同步。

    7. 总结和推荐


    JN5189 和 JN5189T 是功能强大且高度集成的无线微控制器,适用于各种物联网应用。其超低功耗、高集成度和广泛的通信接口使其成为家庭自动化、智能照明和无线传感器网络的理想选择。强烈推荐使用该产品进行相关项目的开发。

JN5189HN/001Z参数

参数
通用封装 HVQFN-40
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JN5189HN/001Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

JN5189HN/001Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他工具 NXP SEMICONDUCTORS JN5189HN/001Z JN5189HN/001Z数据手册

JN5189HN/001Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.3586 ¥ 28.5483
5000+ $ 3.2243 ¥ 27.4064
10000+ $ 3.0899 ¥ 26.2644
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 28548.3
