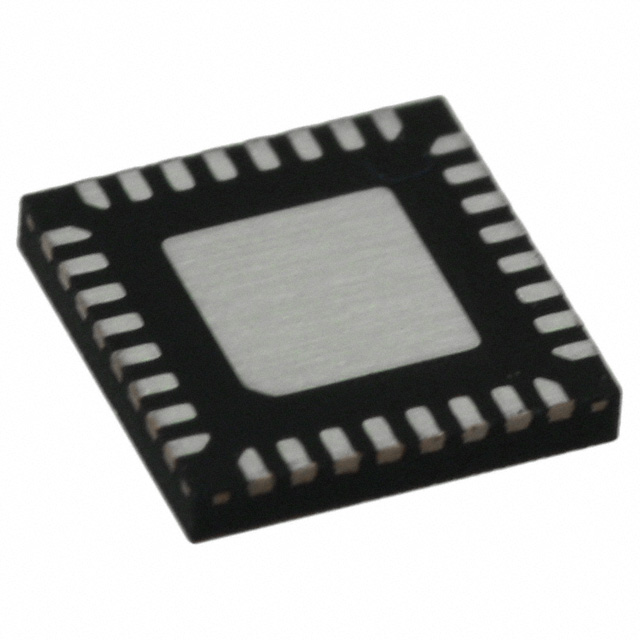

ISD15D00YYI

产品分类: 其他接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 80kOhm 3.3V/5V Automotive 32-Pin QFN EP
供应商型号: ZT-ISD15D00YYI
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 ISD15D00YYI

ISD15D00YYI概述

    ISD15D00 数字芯片存储器产品技术手册概述

    1. 产品简介


    ISD15D00 是一款由 NuVoton Technologies 生产的数字芯片存储器(ChipCorder®),集成了数字压缩、全面的内存管理及模拟/数字音频信号路径功能。ISD15D00 采用串行闪存技术,可为两个芯片的解决方案提供非易失性音频播放。此外,它还提供了 I2S 数字音频接口、快速数字编程能力、较高的采样频率以及具有 80dB 信噪比的信号路径。
    ISD15D00 可通过 I2S 或 SPI 接口接收数字音频数据。当选择 I2S 输入时,它会替代模拟音频输入,并根据时钟配置支持 32、44.1 或 48 kHz 的采样率。若选择 SPI 接口,则必须发送符合 ISD15D00 支持的采样率的音频数据。
    ISD15D00 内置模拟音频输入、模拟音频线路驱动器和扬声器驱动器输出。模拟音频输入端 Aux-in 有一个可通过 SPI 命令配置的固定增益。Aux-in 可直接馈送到模拟输出端;也可以与 DAC 输出混合后再馈送到模拟输出端。

    2. 技术参数


    - 外部存储器:支持 Winbond、Numonyx 和 MXIC 等品牌的串行闪存,最大可达 128Mbit 的地址能力,提供 64 分钟的播放时间(基于 8kHz/4bit ADPCM 编码)。
    - 快速数字编程:编程速率最高可达 1Mbits/秒,受限于闪存写入速率。
    - 内存管理:能够通过高品质的数字压缩存储预录制的音频(语音提示),并可通过简单的基于索引的命令进行播放。可以执行预编程的宏脚本(语音宏),以控制设备配置并播放语音提示序列。
    - 采样率:支持多种采样频率,例如 32kHz 时支持 4kHz 至 32kHz 的七种采样频率。
    - 压缩算法:对于预录制的语音提示,支持 µ-Law、差分 µ-Law、PCM、增强型 ADPCM 等压缩方式。
    - 振荡器:内置振荡器,内部参考时钟为 2.048 MHz,±1% 偏差;外部电阻时钟为 2.048 MHz,±2% 偏差。
    - 输入输出:Aux-in 具有 2-bit 增益控制;PWM 驱动器能提供高达 0.9W 的输出功率(VCCSPK = 4.5V);Class-AB BTL 输出能提供高达 0.7W 的输出功率(VCCSPK = 4.5V)。
    - 电气特性:
    - 绝对最大额定值:直流电源电压 VCCD、VCCA、VCCSPK:-0.3V 至 +6.0V。
    - 工作条件:工作温度范围:-40°C 至 +85°C;VCCD:2.7V 至 5.5V。
    - 直流参数:电源电压:VCCD、VCCA、VCCSPK:2.7V 至 5.5V。
    - 交流参数:内部振荡器频率:2.048 MHz,±1% 至 ±2% 偏差。

    3. 产品特点和优势


    ISD15D00 主要特点包括:
    - 快速数字编程:支持高达 1Mbits/秒的编程速率。
    - 多样的采样率支持:提供多种采样频率,适应不同的音频处理需求。
    - 高品质的音频压缩:支持多种压缩算法,确保高质量音频传输。
    - 强大的内存管理和控制:可以通过简单的命令进行音频播放和配置管理。
    - 灵活的输出选择:支持多种输出模式,满足不同应用场景需求。
    这些特点使得 ISD15D00 在多种应用场景中表现出色,特别是在需要高品质音频处理的领域,如智能家居、汽车音响、智能音箱等。

    4. 应用案例和使用建议


    ISD15D00 可用于智能家居系统、车载娱乐系统、智能音箱等领域。具体应用案例可能包括:
    - 智能家居系统中的语音助手:ISD15D00 可以存储语音提示,通过 I2S 接口进行音频播放。
    - 汽车音响系统:ISD15D00 可以作为后备存储设备,提供高质量的音频播放功能。
    使用建议:
    - 对于智能家居系统,可以将 ISD15D00 与其他智能家居设备集成,利用其灵活的音频输出和控制接口。
    - 对于汽车音响系统,可以考虑 ISD15D00 的耐用性和可靠性,确保长时间稳定运行。

    5. 兼容性和支持


    ISD15D00 支持多种外部存储器,如 Winbond、Numonyx 和 MXIC 等品牌的串行闪存。此外,制造商还提供相关的技术支持和文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何配置 ISD15D00 的采样率?
    解决方案:根据手册中的说明,通过 SPI 命令配置采样率,确保设置正确并重新启动设备。
    - 问题:如何提高 ISD15D00 的音频质量?
    解决方案:使用合适的压缩算法,并调整辅助输入的增益设置,确保音频信号的质量。

    7. 总结和推荐


    ISD15D00 数字芯片存储器凭借其高效的数字编程能力、多样的采样率支持和强大的音频压缩功能,在各种应用中表现出色。其高可靠性和稳定性使其成为智能家居、车载娱乐系统的理想选择。综上所述,强烈推荐使用 ISD15D00 作为高性能音频处理的解决方案。

ISD15D00YYI参数

参数
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ISD15D00YYI数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 ISD15D00YYI ISD15D00YYI数据手册

ISD15D00YYI封装设计

查看详情并下载
Symbol
Footprint
3D Model
