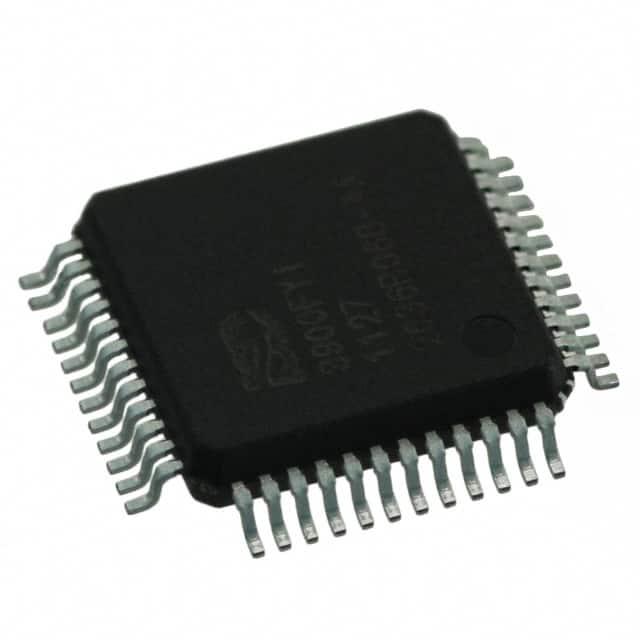

ISD3900FYI

产品分类: 其他接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 80kOhm 3.3V 48-Pin LQFP
供应商型号: ZT-ISD3900FYI
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 ISD3900FYI

ISD3900FYI概述

    ISD3900 Multi-Message Record/Playback Device

    1. 产品简介


    ISD3900 是一款多消息记录/播放设备,集成了数字压缩、全面的内存管理和集成的模拟/数字音频信号路径。它专为简单的消息记录和无地址要求的设计而设计,同时也简化了播放应用的代码开发。ISD3900 使用Winbond的25X/25Q系列闪存来提供非易失性音频记录和播放功能,形成一个两芯片解决方案。与其它ChipCorder系列相比,ISD3900提供了I2S数字音频接口,更快的数字录音速度,更高的采样频率,并且其信号路径具有12位分辨率等效的信噪比。

    2. 技术参数


    - 工作条件:
    - 操作温度范围:-40°C至+85°C
    - 电源电压范围:2.7V至3.6V
    - 接地电压范围:0V
    - 输入电压范围:0V至3.6V
    - 引脚电压范围:(VSS - 0.3V)至(VDD + 0.3V)
    - 直流参数:
    - 供电电压(VDD):2.7V至3.6V
    - 输入低电压(VIL):VSS - 0.3V 至 0.3 x VDD
    - 输入高电压(VIH):0.7 x VDD 至 VDD
    - 输出低电压(VOL):VSS - 0.3V 至 0.3 x VDD (IOL = 1mA)
    - 输出高电压(VOH):0.7 x VDD 至 VDD (IOH = -1mA)
    - 交流参数:
    - 内部振荡器频率(FINT):±10%
    - 辅助输入电压(VAUXIN):1000 mV 峰峰值
    - 辅助输入增益(AAUXIN GAIN):0至9 dB,共4个3dB步长

    3. 产品特点和优势


    - 外部存储支持:支持Winbond的25X/25Q系列闪存,最大可达128Mbit的寻址能力。
    - 快速数字编程:编程速率最高可达1Mbits/秒。
    - 消息管理:无地址录音,易于播放预录制的语音提示。
    - 采样率:多种采样率选项,支持ADPCM、µ-Law、PCM等多种压缩算法。
    - I2S接口:支持32、44.1和48kHz主采样率。

    4. 应用案例和使用建议


    - 应用场景:ISD3900适用于需要记录和播放多种语音提示的应用场景,如智能家电、安防系统等。
    - 使用建议:在配置内部振荡器时,建议使用精度为1%的电阻,以确保稳定的工作频率。

    5. 兼容性和支持


    - 兼容性:ISD3900支持I2S和SPI接口,可以与各种支持这两种接口的音频设备兼容。
    - 支持和服务:厂商提供技术支持,包括详细的技术文档和故障排除指南。

    6. 常见问题与解决方案


    - 问题1:录音时出现噪音。
    - 解决方案:检查外部存储器的质量,确保其符合规范。
    - 问题2:无法通过SPI接口进行编程。
    - 解决方案:确认SPI引脚正确连接,并且波特率设置正确。

    7. 总结和推荐


    ISD3900是一款高度集成的多消息记录/播放设备,具备多种优势和特点,特别是在音频记录和播放方面表现卓越。它适用于各种音频处理应用,具有广泛的兼容性和良好的技术支持。强烈推荐在需要复杂音频处理的应用中使用ISD3900。

ISD3900FYI参数

参数
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ISD3900FYI数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 ISD3900FYI ISD3900FYI数据手册

ISD3900FYI封装设计

查看详情并下载
Symbol
Footprint
3D Model
