首页  >  产品百科  >  ISD4004-10MPY

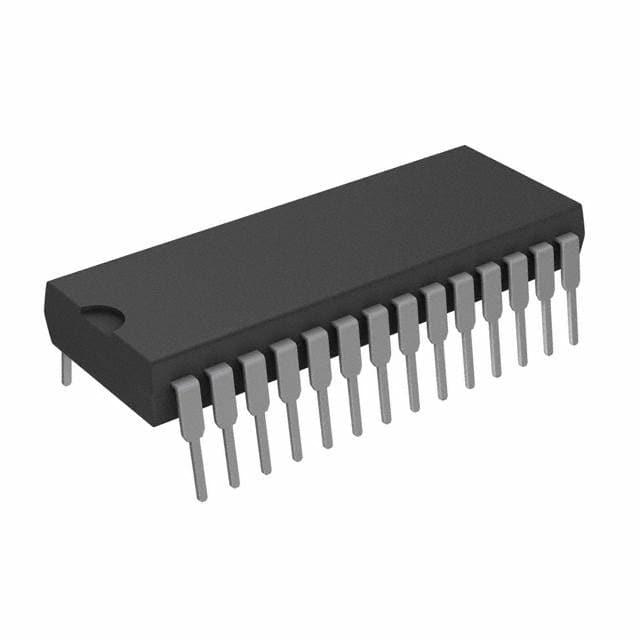

ISD4004-10MPY

产品分类: 其他接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 600s Voice Record and Playback 28-Pin PDIP
供应商型号: ZT-ISD4004-10MPY
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 ISD4004-10MPY

ISD4004-10MPY概述


    产品简介


    ISD4004 芯片录音解决方案
    ISD4004 系列是 Nuvoton Technology Corporation 推出的一款高性能、单芯片的语音记录和播放解决方案。适用于8到16分钟的信息记录应用,如手机和其他便携式产品。该系列采用 CMOS 技术,内置振荡器、抗混叠滤波器、平滑滤波器、自动消音(AutoMute®)功能、音频放大器及高密度多级 Flash 存储阵列,能够无缝集成到微处理器或微控制器系统中。

    技术参数


    - 供应电压: 单一 3V 电源
    - 记录/播放电流:
    - 播放模式:15mA(典型值)
    - 录制模式:25mA(典型值)
    - 待机电流: 1µA(典型值)
    - 存储时间: 支持 8、10、12 和 16 分钟的录制时间
    - 声音质量: 自然音质的高保真声音和音频再现
    - AutoMute 特性: 可减少背景噪音(最高 6dB 的衰减)
    - 串行接口: 微控制器 SPI 或 Microwire™ 串行接口
    - 耐用性: 100K 记录周期(典型值),消息存储寿命长达100年(典型值)

    产品特点和优势


    - 单一芯片设计:集成了多种功能,简化电路设计。
    - 高精度:提供不同采样率,满足各种音质需求。
    - 节能特性:低功耗设计,待机电流仅为 1µA。
    - 易于操作:无需算法开发,直接通过串行接口控制。
    - 可靠性:支持高达 100K 次录制循环,消息保留可达 100 年。

    应用案例和使用建议


    应用案例:
    ISD4004 主要应用于手机、车载系统和便携式设备中。例如,在手机通话过程中,它可以用于录制语音留言或通话记录。在车载导航系统中,可用于播放语音导航提示。
    使用建议:
    - 为确保最佳音频质量,建议连接 1µF 的电容到 AM CAP 引脚。
    - 在进行录制时,使用外部时钟可以提高录制精度。
    - 在选择采样频率时,需要权衡录制时间和音质之间的关系。更高的采样率会提升音质,但会缩短录制时间。

    兼容性和支持


    - 兼容性:ISD4004 可以与不同的微控制器和系统轻松集成。它支持 Microcontroller SPI 或 Microwire™ 串行接口。
    - 支持与维护:Nuvoton 提供详尽的技术文档和支持,可在线联系获取帮助。

    常见问题与解决方案


    1. 问题: 如何处理启动时的噪声?
    - 解决方案: 在 AUD OUT 引脚上连接一个 1µF 的电容,可以有效降低噪声。
    2. 问题: 如何控制录制时长?
    - 解决方案: 通过设置不同的地址和控制命令来控制录制时间。
    3. 问题: 如何禁用自动消音功能?
    - 解决方案: 将 AM CAP 引脚直接连接到 VCCA,即可禁用自动消音功能。

    总结和推荐


    综合评估:
    ISD4004 是一款高度集成且易于使用的语音记录和播放解决方案。其卓越的音质、低功耗和长久的消息存储能力使其成为手机、车载系统和便携式设备的理想选择。
    推荐使用:
    鉴于 ISD4004 在便携式设备中的出色表现及其强大的功能和特性,强烈推荐在设计相关电子产品时选用此产品。

ISD4004-10MPY参数

参数
通用封装 DIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

ISD4004-10MPY数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 ISD4004-10MPY ISD4004-10MPY数据手册

ISD4004-10MPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9236 ¥ 116.68
库存: 0
起订量: 5 增量: 15
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
