nPM1300-CAAA-R7

产品分类: 电池管理芯片
产品描述: GPIO,I²C Power Management 欠压,超温,过压,过流 锂离子电池 贴片安装,黏合安装
供应商型号: SYE-NPM1300-CAAA-R7
供应商: 海外现货
标准整包数: 1
NORDIC SEMICONDUCTOR 电池管理芯片 nPM1300-CAAA-R7

nPM1300-CAAA-R7概述

    # nPM1300 电源管理集成电路(PMIC)产品技术手册

    产品简介


    基本介绍

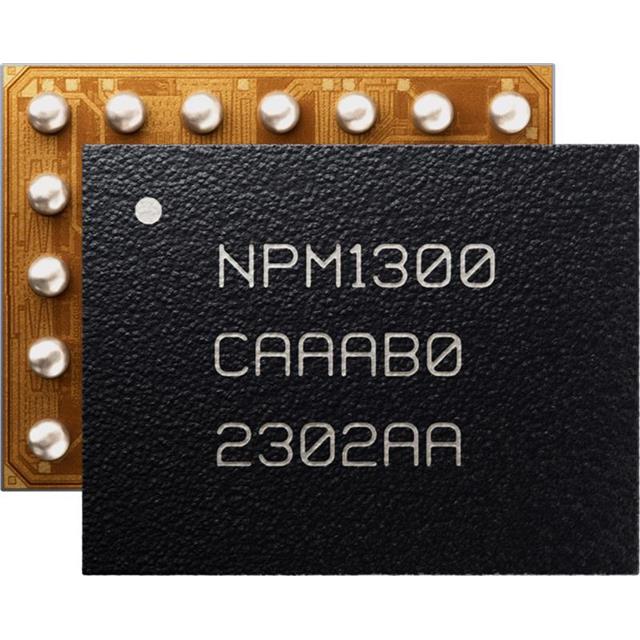

    nPM1300 是一款高度集成的电源管理集成电路(PMIC),专为可充电应用设计。它与 nRF52、nRF53 或 nRF54 系列系统级芯片(SoC)以及 nRF91 系列封装系统(SiP)兼容,适用于开发低功耗无线解决方案。该 PMIC 在紧凑的 3.1×2.4 mm WLCSP 或 5×5 mm QFN32 封装内集成了灵活的电源调节和线性模式锂电池充电功能。
    主要功能
    - 支持高达 800 mA 的电池充电能力。
    - 提供最高 500 mA 的可调受控电压输出。
    - 内置两个 200 mA 的降压(BUCK)稳压器和两个多功能 50 mA 的低压差线性稳压器(LDO)/100 mA 负载开关。
    - 支持动态电源路径管理。
    - 支持锂离子(Li-ion)、锂聚合物(Li-poly)和磷酸铁锂(LiFePO4)电池充电。
    - 兼容 JEITA 标准。
    应用领域
    - 可穿戴设备。
    - 健康和健身传感器及监控装置。
    - 计算机外设和输入输出设备(如鼠标、键盘、多点触控板)。
    - 物联网应用(IoT)。
    - 智能/低能耗传感器和记录仪。

    技术参数


    以下是 nPM1300 的关键技术和性能参数:
    | 参数名称 | 规格 |

    | 输入电压范围 | 4.0 V 至 5.5 V |
    | 最大输入耐压 | 22 V |
    | 充电电流范围 | 32 mA 至 800 mA |
    | 终止电压 | 3.5 V 至 4.45 V |
    | 输出电压范围 | 1.8 V 至 3.6 V(可编程) |
    | BUCK 稳压器数量 | 2 个(每个 200 mA) |
    | LDO/负载开关数量 | 2 个(每个 50 mA/100 mA) |
    | 支持的通信接口 | I²C 兼容的两线制接口(TWI) |
    | 集成功率监测功能 | 电池电压、电流、温度监测 |

    产品特点和优势


    nPM1300 具备多项独特功能,使其在市场上具有显著竞争优势:
    1. 高集成度:集成了充电管理、系统监测、电源开关等多种功能,大幅减少外围组件需求。
    2. 低静态电流(IQ):在运输和存储模式下显著延长电池寿命。
    3. 智能电源管理:支持动态电源路径管理和热保护功能。
    4. 宽广的适用性:兼容多种电池类型并满足 USB Type-C 标准。
    5. 强大的监控能力:通过 10 位 ADC 实现对电压、电流和温度的实时监测。

    应用案例和使用建议


    应用案例
    - 可穿戴设备:集成到健康手环中,为传感器供电并管理电池电量。
    - 物联网节点:用于智能家居设备,提供稳定的电源供应。
    使用建议
    1. 设计时注意散热:由于内置热保护机制,建议合理布局 PCB 并添加散热措施。
    2. 选择合适的外部元件:根据具体应用场景调整充电电流和输出电压设置。
    3. 测试动态电源路径:确保在不同工作状态下电源切换顺畅。

    兼容性和支持


    nPM1300 与 nRF 系列 SoC 和 SiP 完全兼容,支持通过 nPM1300 评估套件和 nPM PowerUp 桌面应用程序进行无缝配置。Nordic Semiconductor 提供全面的技术支持和定期固件更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电电流异常 | 检查输入电压是否符合要求,调整寄存器设置。 |
    | 热保护触发 | 减少负载或改善散热设计。 |
    | 通信中断 | 确认 I²C 接口连接正确且无干扰。 |

    总结和推荐


    综合评估
    nPM1300 是一款高度集成、高效节能的电源管理 IC,特别适合需要低功耗、高可靠性的应用场合。其丰富的功能集、易用的配置工具以及良好的市场支持使其成为同类产品中的佼佼者。
    推荐使用
    强烈推荐 nPM1300 用于可穿戴设备、物联网节点和其他对电池续航要求高的应用场景。它能够有效提升系统效率并简化设计流程,是开发者理想的选择。

nPM1300-CAAA-R7参数

参数
最大输出电压 -
输出电流 -
最大工作供电电压 -
故障保护 欠压,超温,过压,过流
功能 Power Management
最小输出电压 -
电池类型 锂离子电池
最小工作供电电压 -
接口类型 GPIO,I²C
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

nPM1300-CAAA-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

nPM1300-CAAA-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 电池管理芯片 NORDIC SEMICONDUCTOR nPM1300-CAAA-R7 nPM1300-CAAA-R7数据手册
